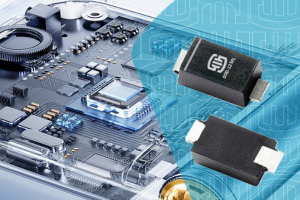

TVS二极管如何选型? SMF5.0CA电路方案及数据手册

参数详解 • VRWM ：截止电压， TVS二极管的最高工作电压，可连续施加而不引起TVS二极管劣化或损坏状态下，达到的最大的直流电压或交流峰值电压。 在VRWM下，TVS二极管是不工作的，不导通。 • VC：钳位电压，施加规定波形的峰值脉冲电流IPP时，TVS二极管两端测得的峰值电压。 • VBR：击穿电压，是TVS管的最小雪崩电压。指在V-I特性曲线上，在规定的脉冲直流电流IT或接近发生雪崩的电流条件下测得TVS两端的电压。 • IR：漏电流，亦称待机电流。在规定温度和最高工作电压条件下，流过TVS二极管的最大电流，其值是在截止电压下测量的。 • IPP：峰值脉冲电流，一般在10/1000μs电流波形下的峰值。 • IT：测试电流。 • C：电容值，对于同功率等级的TVS管而言，电压越低电容值就越大。在通信线路的防护中，尤其要注意TVS管的电容值。 • 封装形式：从TVS管的封装形式，可以看出其功率大小。TVS管的芯片面积直接决定其功率等级。

TVS二极管选型注意事项1）最高工作电压VRWM ：在电路正常工作情况下，TVS二极管是不工作的，处于截止状态 … 继续阅读 TVS二极管如何选型? SMF5.0CA电路方案及数据手册
