什么是TVS二极管？ TVS是“Transient Voltage Suppressors”的首字母缩写，是一种用于过电压保护和 ESD保护的器件。
TVS二极管的基本结构
TVS二极管的符号
TVS二极管的符用途和特点 1、保护后段的IC免受由静电和电源波动引起的意外浪涌的影响。 2、工作原理与稳压（齐纳）二极管基本相同。

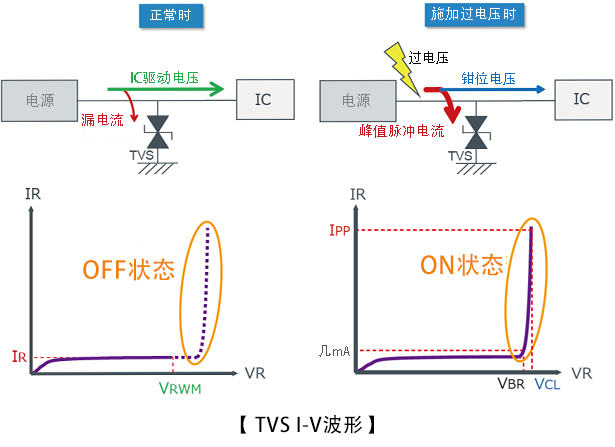

TVS二极管的工作原理 TVS二极管用来保护后段的IC免受由静电和电源波动引起的意外过电压和浪涌的影响。 整流二极管和肖特基势垒二极管利用的是二极管的正向特性，而TVS二极管与齐纳二极管（稳压管）一样，利用的是二极管的反向特性。 如下图所示将TVS二极管与IC并联，当电路正常工作时，TVS二极管处于OFF状态，只消耗一定的漏电流。 当被施加了浪涌等过电压时，TVS二极管会变为ON状态，并且TVS侧会消耗脉冲电流，从而钳制过电压并保护后段的IC。

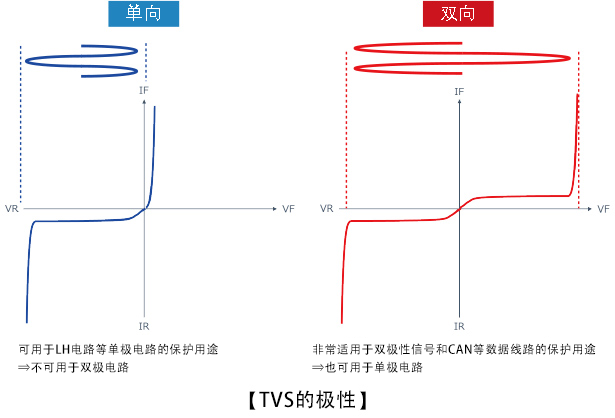

TVS二极管的极性（单向和双向） TVS二极管的极性是与电路品质相关的项目。 单向TVS可用作LH等单极电路的保护器件，不适用于保护双极电路。 双向TVS可以用于正负两极的保护，因此适用于保护双极电路和CAN等数据线路。 此外，双向TVS也可用于保护单极电路。

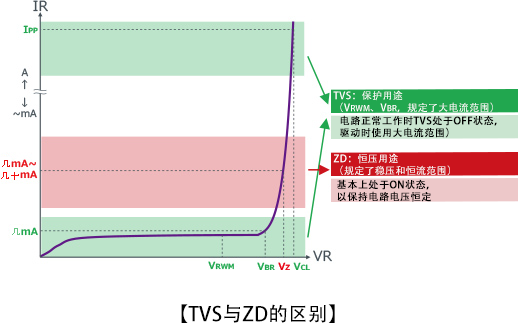

TVS二极管和稳压管的区别 TVS和稳压管在利用二极管的反向特性方面是相同的，但是由于稳压管主要用于恒压应用，因此对电压稳定的低电流范围（5mA～40mA）规定了“齐纳电压（VZ）”。 此外，稳压管基本上在ON状态下使用。 而TVS为了不影响IC的驱动电压，在电路正常工作期间处于OFF状态，当被施加了浪涌等突发过电压时，击穿电压值变得越发重要。 因此，规定了绝对不会导致击穿的两个电压——“截止电压（VRWM）”和“击穿电压（VBR）”。 此外，由于其主要用途是过电压保护，因此，作为保护特性，对几A～几十A范围内的大电流范围特性也有规定。

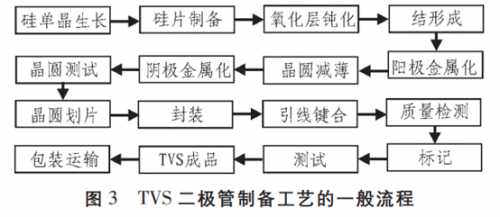

TVS二极管的结构与工艺 TVS二极管制备工艺的主要步骤如图 3 所示，需要重点指出的是，由于制造商以及TVS种类的不同，工艺步骤会有一定差异，不同的工艺步骤适应于不同的封装种类和电性能需求。 例如，合金制造的二极管在低压时具有更低的漏电流，但扩散二极管具有更好的浪涌承受能力。 总结而言，就是根据需要确定TVS器件的电压档，然后进行恰当的硅片杂质扩散形成PN结， 得到需要的目标雪崩击穿电压，再经过钝化保护及后端封装测试，制成成品。
TVS二极管的发展趋势 在未来几年内,TVS二极管的研究与发展仍将围绕以下几点： 一是随着工艺技术的发展,TVS二极管的工艺结构依然会被不断改善.进而提高TVS二极管器件的整体性能。同时,在特殊应用领域的TVS器件,如高频电路中的低电容TVS器件,也会得到发展。 二是新材料(如SiC等)在TVS二极管制备中的应用,将突破Si材料TVS器件固有的极限，进而大幅度改善TVS器件的特性。 三是集成呵TVS二极管的发展,这将是未来几年的发展重点。随着集成技术的不断提高,将TVS二极管与被保护芯片集成在一起将逐步趋于现实。 四是低压TVS二极管的研究,集成电路的规模依然会继续增大，同时电压也会越做越小，所以低压TVS二极管依旧会是将来的研究重点。
