为什么要进行传感器电路防护？
抵御瞬态过压与浪涌冲击：在工业现场或户外环境中，传感器及其长线缆容易充当“天线”，耦合自然界的雷电感应或大功率设备（如电机、变频器）启停产生的瞬态高压浪涌。此外，人体接触带来的静电放电（ESD）也是常见威胁。这些高压尖峰若直接作用于后端MCU的敏感I/O端口，极易击穿内部微小的半导体结构，造成传感器或主控芯片的永久性物理损坏。
防止误接线与过流烧毁：在工程安装和维护过程中，存在人为误接线的风险，例如电源正负极反接、外部高电压串入信号线、或者通信端口意外接地短路。瞬间产生的极大反向电流或大电流会直接烧毁传感器内部的脆弱元件。
保障信号完整性与系统安全：未受良好保护的传感器电路在受到强电磁干扰时，不仅会导致采集数据跳变、丢失（即“传感器失明”），还可能向MCU发送错误的控制指令，进而导致整个自动化控制系统做出误判，引发严重的生产事故或设备损坏。

典型应用方案：
在同轴接口防护中，G4532B090通常与低电容ESD二极管配合使用，构成二级防护体系：

第一级：G4532B090负责泄放大能量的浪涌。

第二级：ESD二极管负责进一步吸收和钳位残压及静电，实现精细保护。

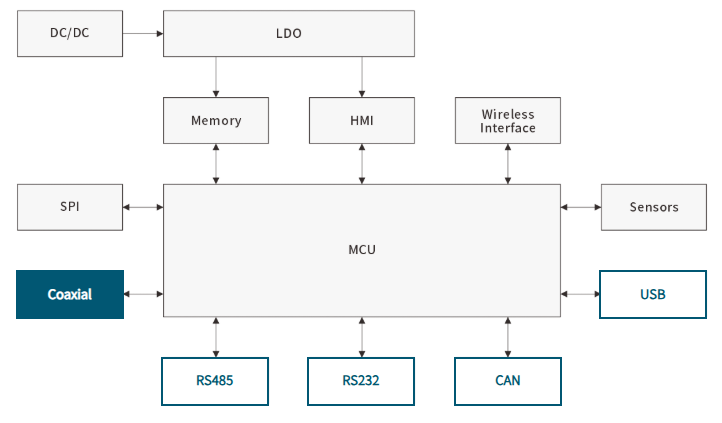

电路保护应用框图

同轴电缆中G4532B090的防护原理
G4532B090（或SG4532B090）是一种陶瓷气体放电管（Gas Discharge Tube, GDT）。在Coaxial（同轴）接口防护中，它常作为第一级粗保护，负责泄放雷击、设备开关等引起的高能量瞬态浪涌。

其核心防护原理是 “电压钳位” 与 “能量泄放”：

正常工作状态（高阻态）：GDT内部充满惰性气体，在电路正常工作电压（远低于90V）下呈现极高的绝缘阻抗，相当于断路，对同轴电缆传输的高速信号几乎没有影响。其极间电容典型值仅0.5pF左右，保证了信号的完整性。

浪涌入侵状态（低阻导通）：当雷击等导致线路上出现瞬态高电压，且超过GDT的标称击穿电压（90V） 时，内部气体发生电离并迅速变为低阻导通状态。

能量泄放与恢复：导通后，GDT为浪涌电流提供了一条对地的低阻抗泄放路径，将成百上千安培的瞬态大电流（该器件可达2kA）导入大地，从而将电压钳制在安全水平，保护后端电路。浪涌过后，GDT会自动熄灭并恢复到高阻状态。

同轴接口中G4532B090系列产品进行防护。产品数据手册如下：

G4532B090 陶瓷气体放电管 规格书下载

了解更多传感器电路保护方案，请访问：https://semiwell.com/applications/sensor/
