光伏和储能行业的电路保护应用领域非常广泛，覆盖从发电、储电、配电到用电的整个能源链路。这些应用场景的共同特点是直流电压等级高、功率流向复杂、环境条件严苛，因此对电路保护提出了多层次、专业化的要求。
以下是当前最核心的几个应用领域及其具体的保护方案：
一、 光伏电站侧保护
该领域覆盖从光伏组件到汇流箱、逆变器的全过程，核心挑战是防止直流侧故障、雷击浪涌和逆流。
具体应用场景与方案：
| 应用场景 | 核心保护方案 | 关键器件/技术 | 解决的核心问题 |
|---|---|---|---|
| 光伏组件/组串 | 防反接与旁路保护 | 理想二极管/肖特基二极管 | 防止阴影遮挡时组件发热烧毁，以及夜间电池板反向漏电 |
| 直流汇流箱 | 浪涌保护、短路保护 | 直流浪涌保护器(SPD)、直流熔断器 | 吸收雷击感应过电压，保护后级逆变器 |
| 光伏逆变器(DC侧) | 过压、过流、绝缘监测 | 直流断路器、绝缘监测仪 | 处理直流电弧故障，监测对地绝缘电阻，防止触电 |

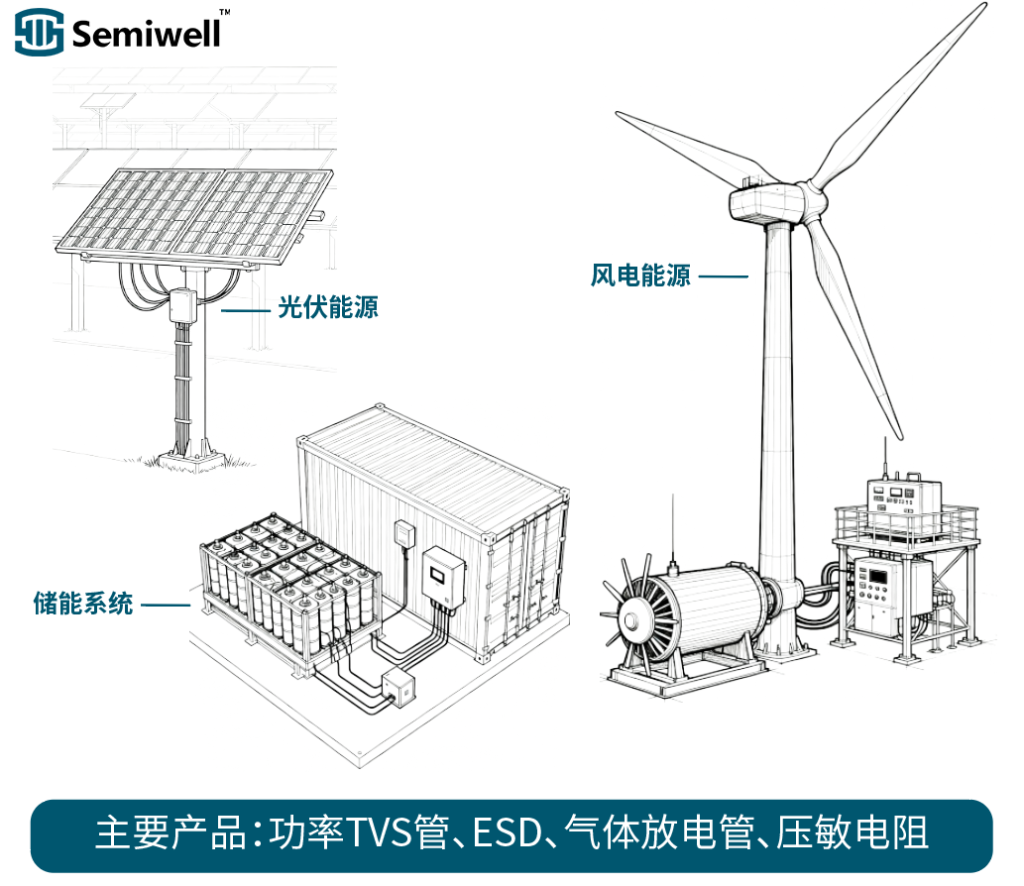

应用领域
二、 储能电池系统侧保护
这是储能安全的核心环节，保护重点是电池本体（电芯）和电池簇，防止因过充、短路导致热失控。
具体应用场景与方案：
| 应用场景 | 核心保护方案 | 关键器件/技术 | 解决的核心问题 |
|---|---|---|---|
| 电池管理系统(BMS) | 电压/温度采集、均衡 | AFE模拟前端芯片、主动均衡芯片 | 实时监控每串电芯状态，防止过充过放 |
| 电池高压箱 | 分级短路、过流保护 | 直流三元件解决方案（断路器+熔断器+接触器） | 消除从小电流到大电流的“全域”保护盲区，解决接触器粘连问题 |
| 电池簇/机柜 | 精细短路保护 | 直流专用塑壳断路器 | 实现不同电池簇之间的选择性保护，一处故障不牵连其他簇 |
三、 光储充一体化系统保护
在充电站、园区等场景，光伏、储能与充电桩结合，形成多电源混合的微电网，保护难点在于协调控制。
具体应用场景与方案：
| 应用场景 | 核心保护方案 | 关键器件/技术 | 解决的核心问题 |
|---|---|---|---|
| 电动汽车充电桩 | 输入/输出过压、过流、漏电 | 限流式电气防火保护器、漏电保护模块 | 快速切断故障，防止充电起火 |
| 交流/直流并网点 | 防孤岛、防逆流 | AM5SE-IS防孤岛/防逆流装置 | 电网停电时自动脱离，确保安全；自发自用时阻止电力倒送电网 |
| 能量管理协调 | 功率柔性调节 | 协调控制器(ACCU) | 实时调节光伏出力、储 |

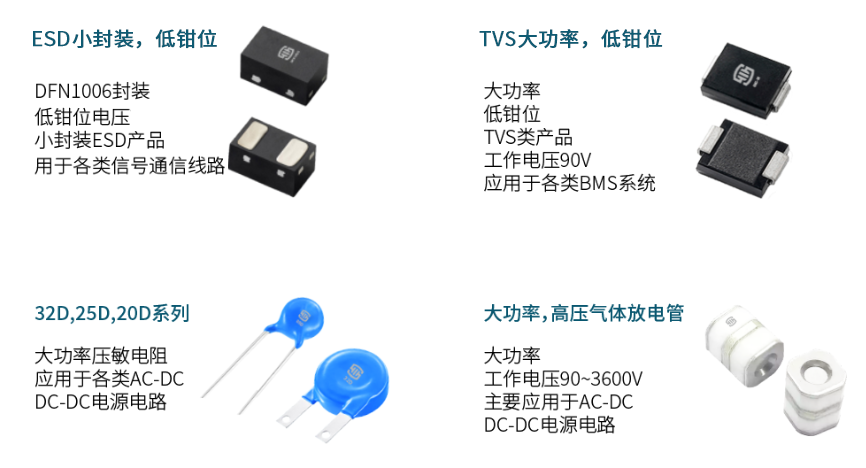

推荐产品
https://semiwell.com/products/esd-diodes
https://semiwell.com/product-line/diodes
https://semiwell.com/products/general-mov
https://semiwell.com/products/general-gas-tube
💡矽门微Semiwell为您提供EMC整改与测试服务！

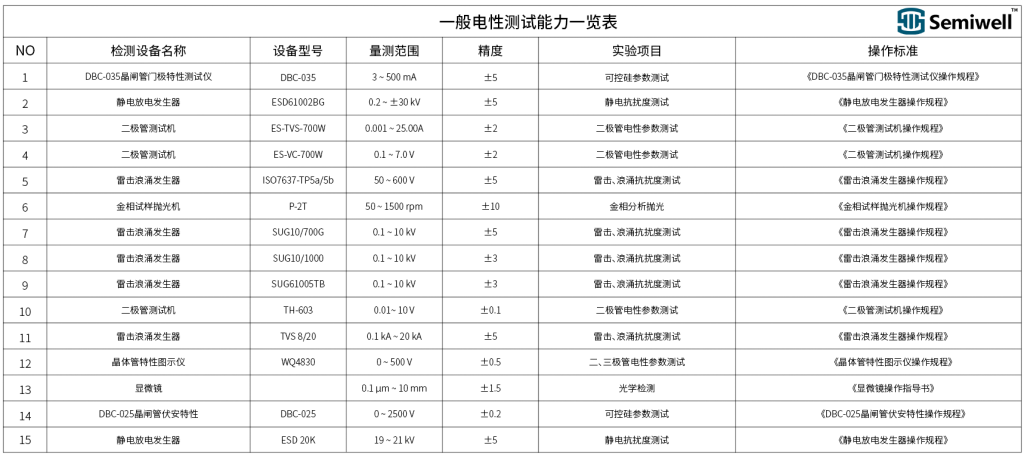

测试项目/测试能力清单
