🔰 为什么光伏逆变器需要电路保护？
光伏逆变器面临的威胁主要来自内部和外部，一旦保护失效，后果可能非常严重：

外部环境威胁：光伏系统常安装在户外，其直流线路易受雷击感应或电网波动影响，产生巨大的浪涌电压和电流。这些瞬态过压可能瞬间击穿逆变器内的半导体器件。

内部故障风险：逆变器内部的功率开关管（如IGBT、MOSFET）在短路、过载或控制信号异常时，会流过远超额定值的电流，导致其在微秒级时间内因过热而烧毁炸裂。

失效后果严重：缺乏保护会导致昂贵的功率器件（如IGBT）永久损坏，还可能引发火灾、触电等安全事故，并因设备停机造成发电收益损失。

🛡️ 保护方案

在实际设计中，这些器件往往组合使用，形成多级防护体系：

电源端口防护（粗保护）：在逆变器的交流或直流输入侧，通常会采用半导体放电管与压敏电阻（MOV）、气体放电管（GDT）配合，构成第一道防线，泄放高能量的雷击浪涌。

核心功率器件防护（精保护）：对于逆变器“心脏”——IGBT或SiC MOSFET，其栅极会使用TVS二极管进行精细保护，防止过压击穿；而其主回路则会依赖驱动芯片的DESAT保护功能，在发生过流时快速、安全地关断，避免炸毁。

控制与通信电路防护：逆变器的控制芯片（CPU）和对外通信接口（如RS-485）非常脆弱，需要GDT陶瓷气体放电管、TVS二极管或专用的静电保护器件来防止静电放电和浪涌的损害。

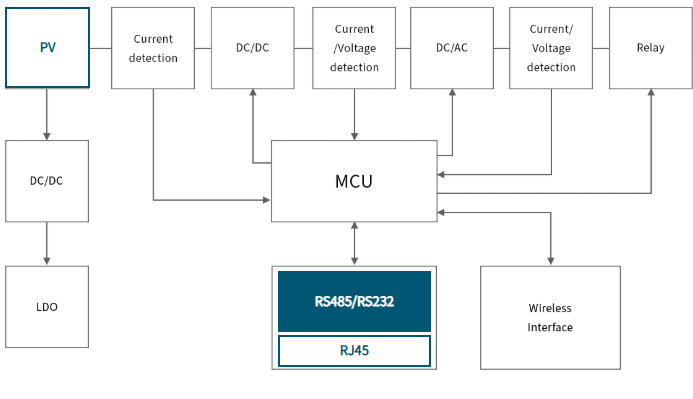

框图

GDT陶瓷气体放电管产品线：https://semiwell.com/products/general-gas-tube/

TVS瞬态抑制二极管产品线：https://semiwell.com/product-line/diodes/

⚙️如何对光伏逆变器进行保护？

半导体保护器件像是电路的“安全阀”和“快速断路器”，通过在关键节点“截流”和“泄压”来实现保护。核心原理可以概括为能量转移：将瞬态高能量从敏感器件旁路引开。以下是几种关键的器件及其工作方式：

保护器件工作原理核心特点光伏逆变器典型应用
TVS二极管
（瞬态电压抑制二极管）		钳位型：响应速度极快（皮秒级），当电压超过其击穿电压时，会提供一个低阻抗通路，将电压钳制在一个安全水平。浪涌过后自动恢复。响应快、钳位精确，但单颗通流能力相对有限。用于精细保护，如IGBT的栅极（G极）驱动电路、BMS管理芯片、通信接口的静电保护。
半导体放电管
（SIDACtor/保护晶闸管）		开关型：常态高阻，当电压超过转折电压时，会迅速导通（类似开关闭合），将浪涌电流泄放到地。需要电流低于维持电流才会恢复关断。通流能力巨大，可承受数千安培浪涌，性能不退化，体积紧凑。用于电源输入端口的初级或次级防护，泄放雷击、电网感应等产生的高能量浪涌。
DESAT保护
（退饱和保护）		主动检测与关断：这是集成在驱动芯片中的一种智能保护方案。它持续检测功率管（如IGBT）导通时的管压降（VCE/VDS）。一旦管压降异常升高（表明发生过流），即判定为退饱和，驱动芯片会在数微秒内主动关断功率管。针对性强、保护动作快，是保护昂贵IGBT/SiC MOSFET的核心手段。直接集成在IGBT或SiC MOSFET的驱动电路中，用于过流和短路故障的快速保护。
