基站天线、直放站、微波传输等领域陶瓷放电管G3R06B230C的应用方案及数据手册

矽门微（Semiwell）的 G3R06B230C 型号陶瓷气体放电管（GDT），针对基站天线、直放站、微波传输设备的防护应用，其核心方案是：将放电管并联跨接在信号线与保护地（PE）之间，利用其低电容（≤2pF）和高浪涌吸收能力，泄放雷击或浪涌过电压，同时确保射频信号几乎无衰减传输。

以下是该方案在关键设备中的具体应用与设计要点：

1. 核心应用方案：射频信号线“对地”一级防护

对于室外设备（如基站天线、微波ODU），这是最直接有效的保护方案，直接应对感应雷击。

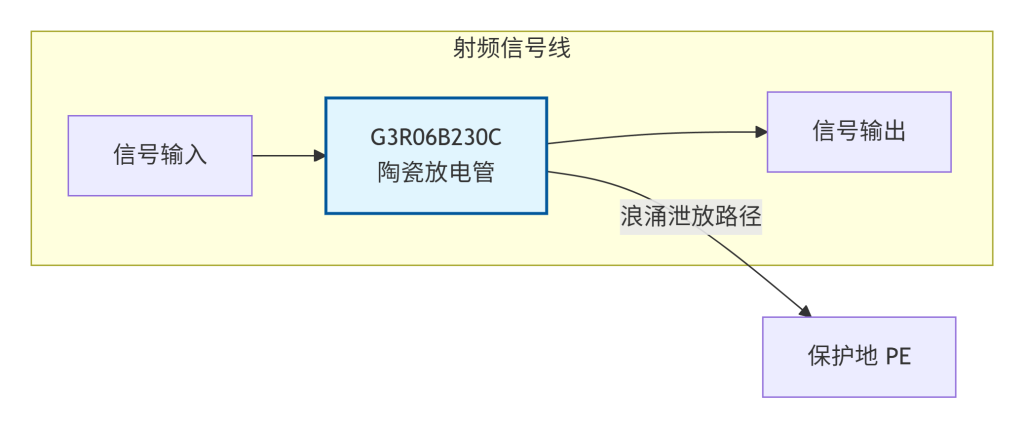

工作原理：
- 正常通信：G3R06B230C呈高阻抗（>1000MΩ），电容极低（≤2pF），对射频信号（如4G/5G、微波传输）几乎无衰减，不影响设备正常工作。
- 浪涌发生时：当信号线与地之间的电压超过230V的标称击穿电压时，管内气体迅速电离，变为低阻状态，将雷击或浪涌大电流瞬间泄放入地，从而将电压钳制在安全水平。
- 自动恢复：浪涌电流消失后，放电管自动熄灭并恢复高阻状态，电路可重复使用。

2. 进阶防护方案：“GDT + TVS”两级协同保护

对于核心设备（如直放站、基站收发信机），在后端芯片十分敏感的情况下，仅用一个放电管可能不足以将电压钳位到极低水平。因此，推荐采用分级保护方案。

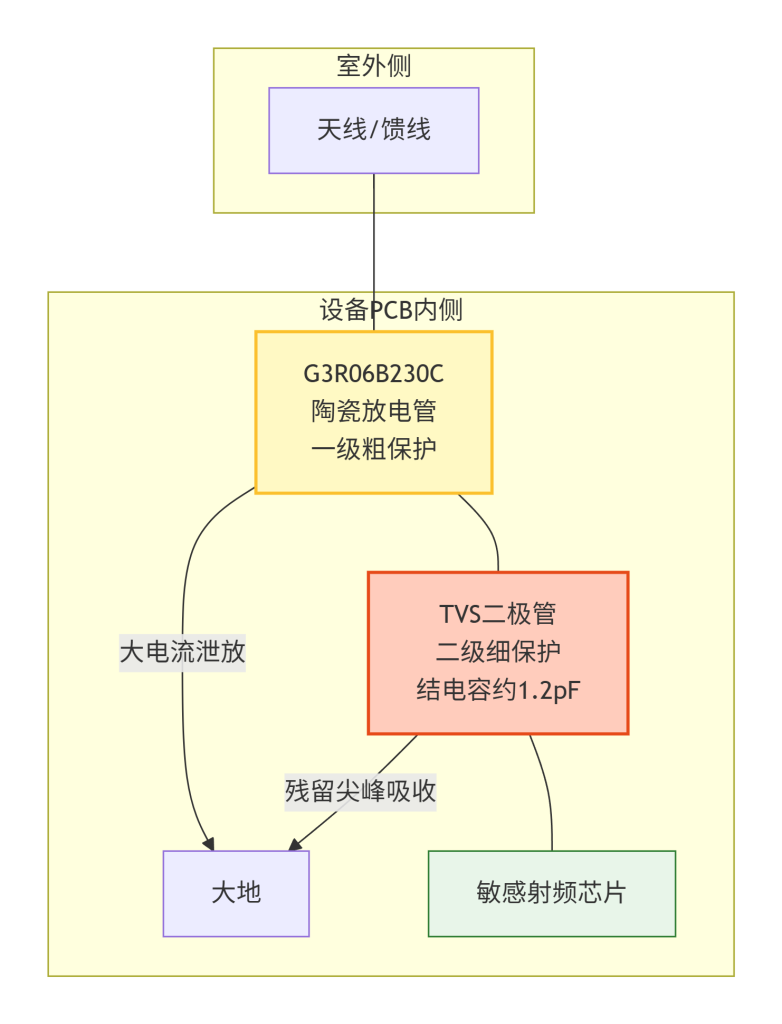

方案说明：

第一级（粗保护）：由G3R06B230C组成。负责承受主要的大电流冲击（通流量大），将大部分浪涌能量泄放至大地。
第二级（细保护）：由低结电容TVS管（如SOD-323封装，结电容约1.2pF）组成。由于GDT响应时间相对较慢（μs级）且存在弧压，无法将电压钳位到极低值。TVS管响应极快（ps-ns级），负责吸收前端GDT遗留的残压和尖峰，将电压精确钳位到芯片安全值以下。
效果：该方案可满足国际电工委员会IEC 61000-4-5等高等级雷击浪涌测试标准，有效防止后端芯片损坏、系统重启或死机。

3. 关键设计与选型核对

为确保方案的有效性，工程师在应用时需注意以下几个要点：

设计要点	具体要求与建议
电压匹配	230V的击穿电压适用于标称48V供电或常规射频信号的基站直放站设备。但在大功率发射机（中短波广播等）输出端应用中，此电压值可能偏低，需根据功率重新核算选型。
引线阻抗	接地引线必须尽可能短且粗。过长的引线会产生寄生电感，在雷击时形成“感抗残压”，严重削弱保护效果。建议采用“凯尔特接法”或尽量缩短至地的距离。
物理位置	在整机布局中，G3R06B230C应尽可能靠近外部接口（如N型接头、SMA座）安装，以实现“先防护、后滤波”的原则，阻止浪涌进入内部PCB。
焊接工艺	陶瓷放电管为密闭气腔结构，手工焊接或回流焊时需控制温度和时间，避免过热导致内部气体膨胀或电极氧化，影响性能。

总结

总的来说，矽门微 G3R06B230C 的应用方案极为清晰：在大多数基站天线和微波设备中，它是独立对地泄放雷击的核心器件；在对保护要求更严苛的直放站或敏感基站接收前端，它是“GDT+TVS”两级协同防护中的一级主力。正确地应用该器件，是保障户外通信设备在雷雨季节稳定运行的关键。

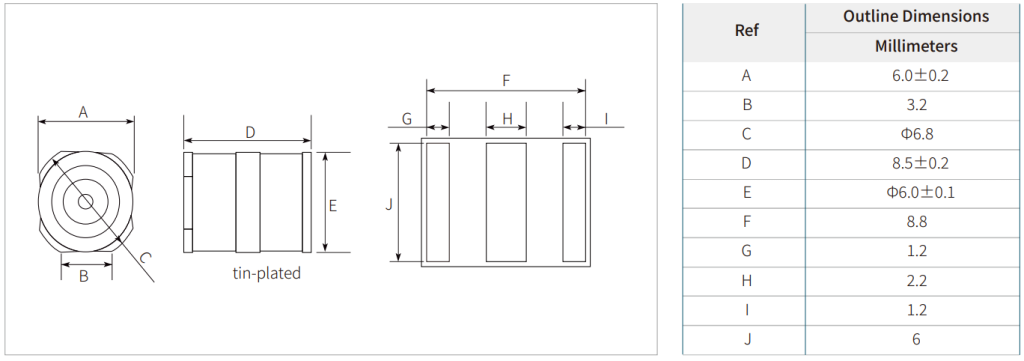

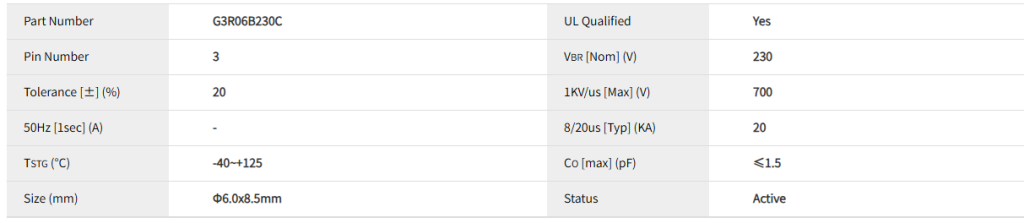

电性参数
