安防监控光端机、监控摄像机等领域SMD1206-012自恢复保险丝的应用电路设计方案及数据手册

SMD1206-012 自恢复保险丝在安防监控中主要用于两个场景：一是多路供电的摄像机支路保护（防止单路短路致整个系统瘫痪），二是光端机的电源输入端过流保护。以下是针对这两种场景的典型应用电路设计方案。

📌 核心参数速查

设计前需明确 SMD1206-012 的关键电气参数：

注意：不同品牌（如BORN、R+O）的 ImaxImax​ 和最大阻值 R1maxR1max​ 略有差异，设计时请以实际采购型号的数据手册为准。

🎥 场景一：摄像机多路供电支路保护

这是安防监控中最常见的应用场景。多个摄像机共享一个12V直流电源，若某路摄像机短路，会拉低整个电源电压，导致所有摄像机瘫痪。SMD1206-012 串联在每一路的供电支路上即可解决此问题。

电路图：

text

                    +12V 来自电源适配器
                          |
                          +------------------+------------------+
                          |12V_IPC1           |12V_IPC2           |12V_IPC3
                         [F1] SMD1206-012    [F2] SMD1206-012    [F3] SMD1206-012
                          |                  |                  |
                          +                  +                  +
                        Camera 1            Camera 2            Camera 3
                         (GND)               (GND)               (GND)

设计要点：

1. 选型匹配：若摄像机标称功率为 1W~1.2W (12V/0.1A)，此型号是理想的“精准保护”选择。正常工作时保险丝保持低阻，故障时快速切断该支路。
2. 耐压确认：公共电源通常为12V DC，该保险丝60V耐压完全满足要求。
3. 温度降额：安防设备（如球机）内部温度可能较高。当环境温度超过70℃时，保持电流会下降，建议做降额设计（如选用 IholdIhold​ 更大的型号或加强散热）。
4. 布线：1206封装尺寸较小，手工焊接需控制温度和时间，避免损坏器件。

🔌 场景二：光端机/收发器电源输入保护

光端机通常安装在恶劣的室外环境。将 SMD1206-012 放置在电源输入端（DC接口之后），可防止设备内部DC-DC短路或后级电路异常导致的过流损坏。

电路图：

text

外部12V输入 ----[F1]----+----[C1]----[DC-DC Converter]---- 3.3V/5V 给负载
   (VCC)       SMD1206  |     (电容)        (光模块等)
                         |
                        GND

设计要点：

1. 配合前级保护：光端机易受雷击影响，自恢复保险丝不能防浪涌，必须配合 TVS管（如SMBJ12A）或压敏电阻使用。保险丝串联在电源输入端，TVS管并联在电源和地之间。浪涌来时TVS导通，产生大电流，保险丝感知后动作形成双重保护。
2. 关注压降：SMD1206-012 的初始内阻约为 1.35Ω ~ 1.6Ω。
   • 压降计算：Vdrop=1.35Ω×0.1A=0.135VVdrop​=1.35Ω×0.1A=0.135V。
   • 对于12V输入、5V输出的系统，这部分压降影响很小（仅约1%），通常可以忽略。

📄 BOM与物料建议

💡 注意事项

1. 动作时间：SMD1206-012 的动作时间在 0.2秒到1秒 之间。在大电流（如2A）短路时可能更快。它不是“瞬时”保护，无法替代用于保护敏感芯片的快速熔断保险丝。
2. 恢复特性：故障排除并断电后，保险丝需要冷却才能恢复到低阻状态，通常需要几秒到几十秒，这是正常现象。
3. 封装考量：1210、1812等封装具有更高的功率和电流承受能力，若设备发热严重或故障电流较大，建议优先选用这些封装的产品。

SMD1206-012 是安防监控设备支路过流保护的理想选择。在电路设计中最关键的步骤是在电源输入端并联TVS管（如SMBJ12A），以弥补自恢复保险丝对瞬态浪涌不敏感的短板。同时，务必根据设备工作温度对电流进行适当降额，以保证保护的稳定性。

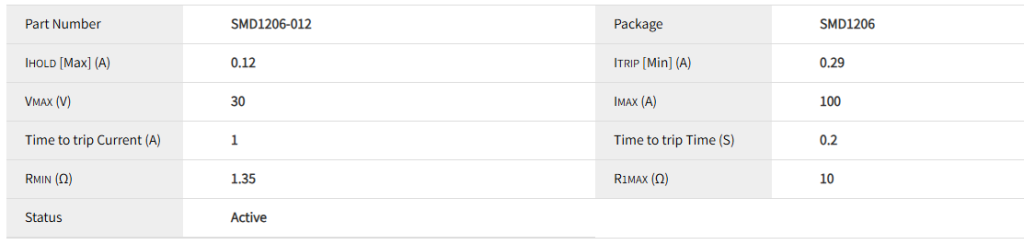

电性参数

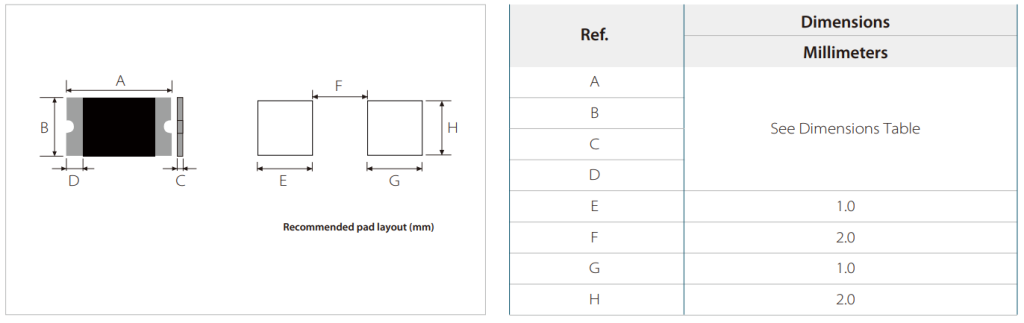

封装尺寸

数据手册

供货情况
SMD1206-012系列产品采用 SMD1206 封装，每卷5,000个，如需了解产品详情，请访问https://semiwell.com/product-pptc/smd1206-012/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
