在工业控制领域，15KPA36CA 的核心作用是作为一道坚固的“电压防线”，专门保护敏感的控制器、传感器和通信接口，免受电机启停、雷击感应等高能量瞬态电压的冲击。
以下是在工业环境中的具体应用、保护方案和设计要点。
🎯 典型应用场景
在工业现场，可靠的保护是系统稳定运行的基石。这颗TVS管常用于保护以下几个关键环节：
PLC的I/O端口：可编程逻辑控制器（PLC）的输入/输出端口直接与现场设备（如按钮、继电器、传感器）相连。15KPA36CA能有效吸收这些外接线路引入的浪涌，保护PLC内部的核心电路。
传感器与执行器接口：各类工业传感器（如压力、温度、位移传感器）和执行器（如阀门、马达）的工作环境复杂，其信号线与电源线都极易耦合到电气噪声。在接口处加入TVS管，可以防止这些噪声损坏前端电路。
工业通信总线（RS-485, CAN等）：RS-485和CAN总线是工业控制中常用的长距离通信方式，它们作为传输线，很容易受到外部电磁干扰和感应雷击的影响。15KPA36CA非常适合对这些低速、低频率的信号传输线进行浪涌钳位保护。
电机驱动与变频器：电机和变频器是工业环境中最主要的浪涌源，其启停过程会产生巨大的反向电动势。在电机驱动器的电源输入或控制回路中应用TVS管，是抑制这种干扰的有效手段。
🔧 典型电路保护方案
针对上述应用，15KPA36CA的用法非常直接且有效：将其反向并联（对于双向TVS，则直接并联）在需要保护的信号线或电源线与地（GND）之间。

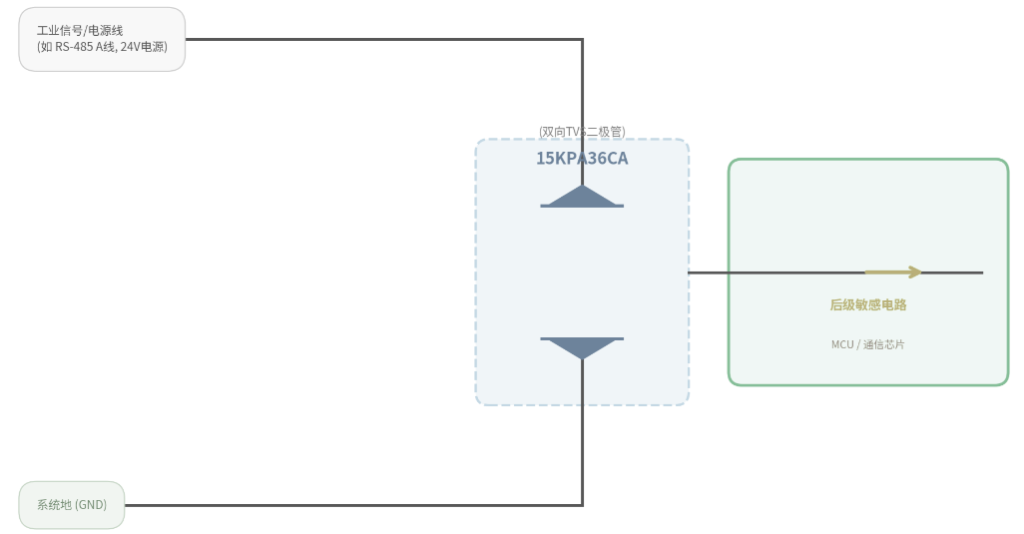

连接示意：
工作原理：在电路正常工作时，15KPA36CA呈现高阻抗，几乎不影响电路运行。当线路中出现超过其击穿电压（最小40.2V）的瞬态高压尖峰时，它会在亚纳秒级（通常小于1皮秒）内迅速动作，变为低阻抗通路，将巨大的浪涌电流（最大可达252.5A）泄放至地，同时将电压钳制在安全的59.8V以内，从而保护后级昂贵的控制芯片。浪涌过后，它会自动恢复为高阻态。
✅ 设计与选型要点
为了确保15KPA36CA在工业控制系统中发挥最佳保护效果，需要注意以下几点：
电压匹配：必须确保其反向关断电压（VRWM=36V） 高于被保护电路的最高工作电压。例如，在典型的24V工业控制系统中，这个参数是完全合适的。
布局布线：将TVS管尽可能靠近被保护的端口（如连接器或端子排）放置，并保持与被保护线路和地之间的连线尽可能短而粗。这样做可以最大程度地减小寄生电感，确保其在浪涌到来时能以最快的速度响应。
标准符合性：该器件满足多项国际标准，包括IEC 61000-4-2 (ESD, ±30kV) 和IEC 61000-4-4 (电快速瞬变脉冲群, 50A)，这使其非常适合对可靠性要求严苛的工业环境。

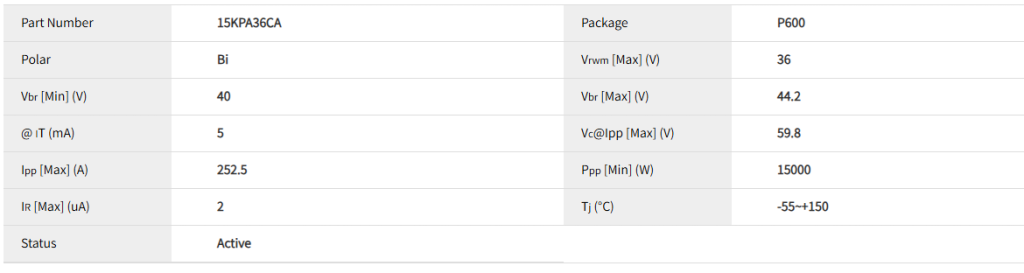

电性参数

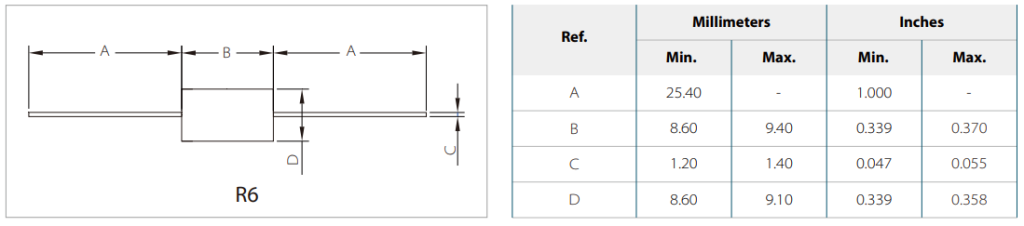

封装尺寸
数据手册
供货情况
15KPA36CA系列产品采用 P600 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/15kpa36ca/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
