15KPA100CA是一款峰值功率高达15000W（15kW）的双向瞬态抑制二极管（TVS），其反向关断电压为100V，最大钳位电压为161.3V，峰值脉冲电流可达93.6A。基于这些核心参数，它在需要处理高能量瞬态冲击的场合有广泛的应用。

以下是该器件几个典型的应用领域及相应的电路设计方案。

💡 核心应用领域与方案

  1. 通信与基站设备
    • 应用场景：通信机房的48V直流电源母线、基站电源的输入端口。这些系统极易因远端雷击感应或大功率设备开关机而产生高达上千伏的电压浪涌。
    • 设计方案：
      • 将15KPA100CA直接并联在电源母线的正负极之间。由于它是双向的，无需担心极性接反。
      • 布局很关键：TVS管应尽量靠近电源输入端或需要保护的敏感电路。连接导线应尽可能短而粗，以利用其纳秒级的响应速度（<1ps）和极低的动态内阻，将电压尖峰牢牢钳位在安全范围内，保护后级的DC-DC模块和射频功放。
  2. 工业控制系统与PLC
    • 应用场景：工厂自动化中24V或48V的传感器供电线路、PLC的I/O接口。工业现场电磁环境恶劣，电机启停等操作会产生持续的高能脉冲群（EFT）干扰。
    • 设计方案：
      • 多级防护：由于15KPA100CA的钳位电压（161.3V）相对其关断电压（100V）较高，对于内部脆弱芯片可能仍然偏高。正确的做法是采用分级防护：在前级放置15KPA100CA（作为粗保护），吸收大部分浪涌能量；在后级敏感信号线或芯片电源脚前串联一个电阻或磁珠，并并联一个响应速度更快、钳位电压更低的TVS管（如SMBJ系列），构成“两级钳位”。
      • 这种方案既能应对IEC 61000-4-5标准定义的浪涌冲击，也能有效通过IEC 61000-4-4的电快速瞬变脉冲群测试。
  3. 新能源汽车充电设施
    • 应用场景：车载充电机（OBC）的交流输入端、直流充电桩的控制导引电路。这些接口长期暴露于室外，极易遭受直击雷或感应雷袭击。
    • 设计方案：
      • 在车辆高压电池管理系统的直流输入端，以及充电桩的辅助电源模块入口，都可以将15KPA100CA作为核心保护器件。
      • 考虑到车规级应用对可靠性的苛刻要求，建议选择带“-HR”后缀的高可靠性版本（如15KPA100CA-HR）。该型号通过了更严格的筛选和认证流程，能满足汽车电子对故障率和温度循环的严苛标准。
  4. 大功率开关电源与逆变器
    • 场景应用：为服务器供电的大功率PFC电路输出端或逆变器的直流母线（通常为400V系统，这里主要指100V输出的次级侧）。在负载突变或电源热插拔时，寄生电感和电容会产生巨大的振铃过电压。
    • 设计方案：
      • 紧靠功率MOSFET或整流二极管的散热器附近放置15KPA100CA进行吸收保护。
      • 对于电流极大的场合，单个P600封装的15KPA100CA（可承受93.6A峰值电流）可能不够。这时可以将多个同型号的TVS管并联使用，以分流更大的浪涌电流。并联时需注意元件的对称布局，以尽量均流。

📋 选型与设计要点

在应用该器件时，有几个关键设计点需要留意：

  • 电压确认：确保被保护电路的最高正常工作电压低于100V。只有当电压超过111.7V至122V左右时，TVS管才会开始导通。
  • 热量管理：15kW是10/1000μs波形下的极限浪涌能力，不可用于持续功率。在直流条件下，其最大耗散功率仅为8W。设计时需为其留出足够的PCB铜箔散热面积。
  • 布局布线：TVS管应放置在所有需要保护的电路之前，尽量靠近输入端。连接TVS的PCB走线应加宽，以减少寄生电感，否则过高的线路电感会降低TVS的保护效果。

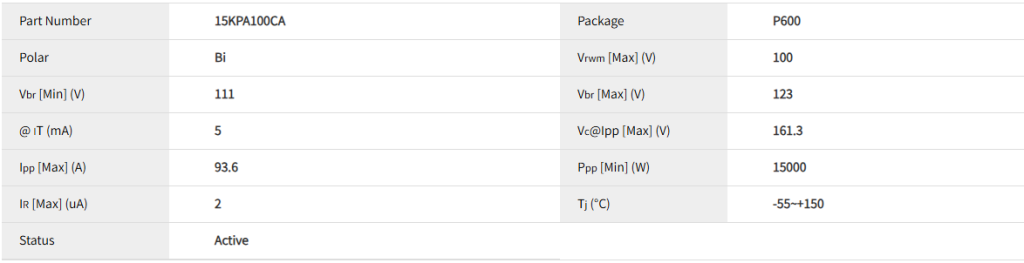

电性参数

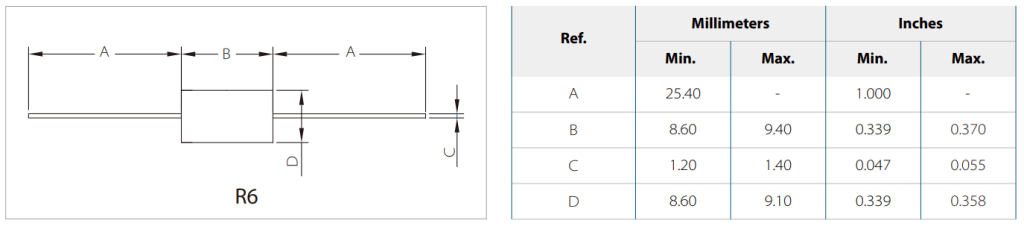

封装尺寸

数据手册

15KPA100CA 大功率瞬态抑制二极管 数据手册下载

供货情况
15KPA100CA系列产品采用 P600 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/15kpa100ca/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
