为什么要对心电图示仪进行保护？
心电信号本身极其微弱（毫伏级），这使得设备对干扰非常敏感，同时，直接连接人体的特性又对安全性提出了极高要求。保护的必要性主要体现在三个方面：

满足严苛的医疗标准：心电图示仪的设计必须符合一系列强制性的安全和电磁兼容标准，如通用标准IEC 60601-1（医疗电气设备基本安全要求）和专用标准IEC 60601-2-25（心电图机安全专用要求）。这些标准对防触电、电磁兼容性（EMC）、静电和浪涌抗扰度都有明确的测试要求。

抵御外部干扰源：设备在使用中面临多种威胁：

静电放电（ESD）：操作者、衣物摩擦或设备插拔时产生的静电，可能通过接触直接损坏内部精密芯片。

浪涌（Surge）：来自电源系统的雷击、电网切换等瞬态高压，可能通过电源线传入并损坏设备。

快速瞬变脉冲群（EFT）：由电机启停、继电器动作等产生的快速干扰脉冲。

保护设备和患者：若不采取保护，这些过压或过流事件可能击穿元件的绝缘层，造成设备永久性损坏或功能紊乱，导致测量结果不准确，甚至将危险电压传导至患者身上，造成触电风险。

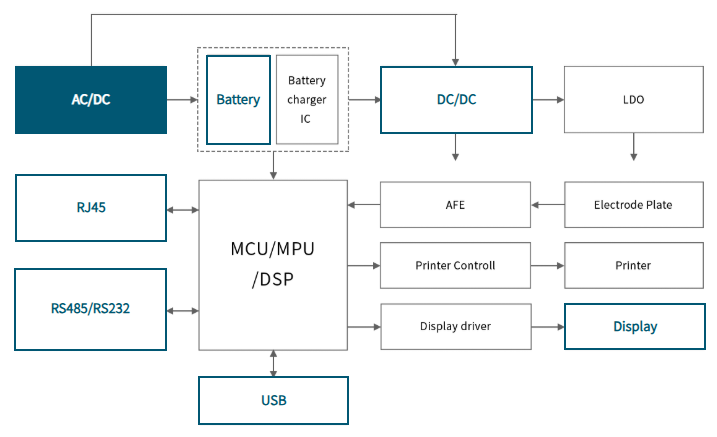

电路保护应用框图

14D561K产品在AC/DC电源中的应用
在心电图示仪的AC-DC电源输入端，14D561K 是一款非常典型的保护元件。它是一种金属氧化物压敏电阻（MOV），其核心作用是在电路中出现瞬态过电压时，迅速将电压钳位在一个安全水平，从而保护后端的电源模块和精密电路。

核心参数分析：

交流工作电压（AC）：350V。这是它能在电路中长期安全工作的最大交流电压，适用于标准的220V交流输入线路。

直流工作电压（DC）：460V。

压敏电压：典型值为560V（范围在504V-616V之间），型号中的"561"即表示56×10¹=560V。

钳位电压：当通过50A（8/20μs波形）的浪涌电流时，钳位电压典型值为925V。这意味着它能将非常高的尖峰电压限制在约925V，保护后端电路。

在AC-DC电路中的作用：

第一道防线：14D561K被并联安装在电源的火线-零线（L-N） 之间，作为差模浪涌保护的第一道防线。

工作逻辑：在正常市电（220V）工作时，它处于高阻状态，几乎不消耗电流。一旦电网因雷击或开关操作产生高于其动作电压的尖峰电压，它会迅速反应（<25ns）变为低阻，将巨大的浪涌电流泄放掉，并将电压钳位在安全水平。

针对心电图示仪应用中的AC/DC保护推出14D561K等系列产品保护组件。产品数据手册如下：

14D561K 压敏电阻 规格书下载

了解更多心电图示仪电路保护方案，请访问：https://semiwell.com/applications/electrocardiograph/
