扫地机器人需要大量电路保护方案，根本原因在于其独特的工作方式与工作环境，使其内部电路时刻面临着多种物理和电气上的“生存挑战”。
🔌 电气环境的“内忧外患”
充电与放电的短路风险：扫地机器人通常通过底部的裸露金属触点进行充电。当它运行时，这些触点可能接触到地面上的金属物体（如地毯的金属收口条），造成电池短路，瞬间释放巨大电流，损坏电池甚至引发火灾。电源输入的浪涌与过流：插拔充电器或电网波动时，会产生瞬间的高压浪涌，可能击穿脆弱的控制芯片。同时，如果充电回路发生意外短路，电流会急剧增大。因此，电路上需要压敏电阻等器件吸收浪涌，并串联保险丝在过流时熔断，切断危险。
⚙️ 物理堵转的“生死时速”
这是扫地机器人最常见、也最危险的场景。当滚刷、边刷或轮子被毛发、电线缠住而卡死（即“堵转”）时，电机无法转动，会瞬间产生远超正常工作的“堵转电流”。这会导致电机线圈温度在几秒内急剧飙升，若不立即限制，很快便会烧毁电机。
传统的双金属片温控器反应太慢，往往在它动作前电机就已经烧坏了。因此，现代方案普遍采用自恢复保险丝 (PPTC) 串联在电机回路中。它在温度和电流同时升高时会迅速变为高阻态，限制电流，保护电机；故障排除冷却后，它又能自动恢复，无需更换。
🧠 精密控制的“脆弱神经”
扫地机器人依赖各种传感器（如碰撞、跌落、里程计传感器）和主控MCU来实现智能导航。这些电路都相当精密且脆弱。
信号失真：从传感器到主控芯片的长距离走线容易耦合噪声，导致信号失真。例如，里程计信号失真会使机器人“迷路”，无法准确构建地图。
静电与过压：主控芯片的I/O引脚对静电和电压波动极其敏感。因此，电路设计中会采用专用的瞬态抑制二极管、缓冲器、运算放大器等元件，来确保信号干净、稳定，并隔离潜在的电压冲击。
🔥 不容忽视的“安全底线”
除了功能损坏，扫地机器人的锂电池在长时间充电中发生热失控，这凸显了电池充电管理、过充保护、温度监控等电路和逻辑的重要性。保护电路不仅是保障设备寿命，更是为了保护人身和财产安全。
扫地机器人的电路保护，是从电气安全、物理防护、信号完整性到消防安全的全面考量，每一个环节都不可或缺。

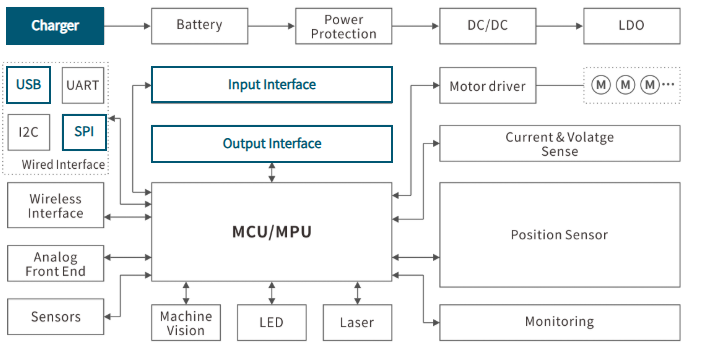

电路保护应用框图
⚡ 关于充电器中14D561K的防护
14D561K是一种压敏电阻 (MOV)，常用于交流电源输入端的浪涌保护。
一个典型的220V交流电源浪涌保护电路采用 “保险丝 + 压敏电阻(MOV) + 气体放电管(GDT)”三级协同架构。其中14D561K的具体接法如下，可以参考这个框架来理解其在充电器中的应用：
差模保护 (L-N线间)：将14D561K直接并联在L（火线）和N（零线）之间。当线路中出现浪涌高压时，它迅速动作将电压钳位在安全水平。
共模保护 (L/N对地)：将14D561K与陶瓷气体放电管（GDT）串联后，再连接到地线（GND）。这种组合既能利用MOV的快速响应钳位电压，又能利用GDT阻断漏电流，提高安全性和使用寿命。
关键参数参考：14D561K的压敏电压为560V（504V~616V），最大峰值浪涌电流可达4500A，适合用于严苛环境（如能通过6kV浪涌测试）的AC 220V电源防护。
充电端口14D561K等系列产品进行防护。产品数据手册如下：
了解更多扫地机器人电路保护方案，请访问：https://semiwell.com/applications/robot-cleaner/
