无人机的电路保护设计，核心在于为高能量密度电池、大功率电机驱动及精密控制核心构建一个分层式安全网。以下是其构造与电路保护系统部署的详细解析。

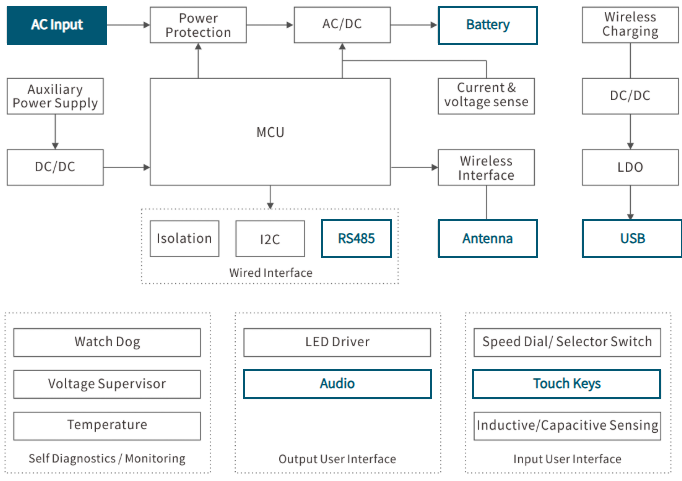

应用框图
🏗️ 无人机构造：五大核心系统
一个完整的无人机系统通常包含以下五大关键部分：
- 动力系统：包括电池（主要是锂聚合物电池LiPo）、电子调速器（ESC）和无刷电机。这是无人机的能量与动力心脏，负责产生并输出飞行动力。
- 飞控系统 (FCU)：作为无人机的大脑，它集成了主控芯片(MCU)、惯性测量单元(IMU)、气压计、GPS等传感器，负责解析指令并控制飞行姿态。
- 通信与图传系统：包含接收机、Wi-Fi/蓝牙模块及图像传输模块，负责接收地面遥控指令并回传图像、数据。
- 电源管理系统 (BMS)：负责电池的充放电管理、电压转换（如通过BEC电路为飞控提供5V稳定电压）以及整体的能源分配。
- 任务载荷系统：根据应用需求搭载的摄像头、喷洒装置、机械臂等。
🛡️ 电路保护部署：六大关键子系统
电路保护是保障无人机安全、稳定运行的关键。以下是需要部署电路保护的主要系统和具体方案：
1. 电池与电源管理系统 (BMS) - 最核心的保护区域
这是无人机电路保护的重中之重，因为电池本身就是最大的风险源。
- 威胁：电池过充/过放、短路、充电时的热失控。
- 方案：
- 过流/短路保护：在动力主回路中串联主熔断器（Main Fuse） 和可恢复PTC。前者提供一次性彻底断开，后者可在故障消除后自动恢复，避免因机械磨损导致意外断电。
- 电池监控与冗余：高级BMS会采用双前端采样芯片（U1, U2） 实时监控每节电芯状态，并设计MOSFET与继电器并联的冗余架构。万一继电器失效，MOSFET回路可作为紧急备用通道支持迫降。

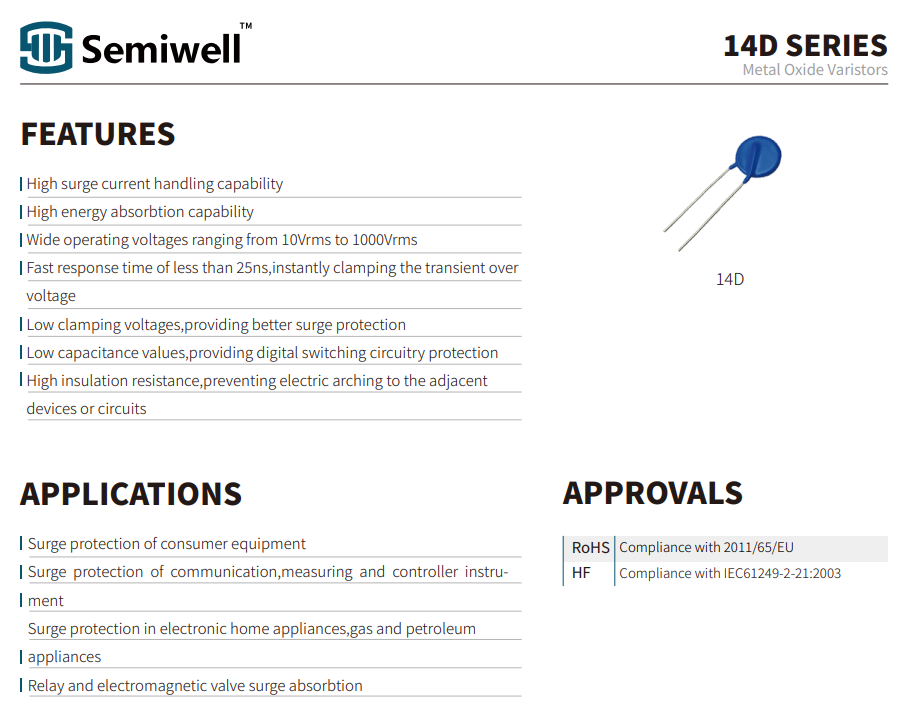

- 冲击电流抑制：无人机设备上电时会产生巨大的冲击电流，可能触发误保护或损伤电源。可采用预充电路（Pre-charge Circuit） 设计，在上电时先通过限流电阻给后端电容缓慢充电，抑制浪涌电流在额定范围内。
2. 电子调速器 (ESC) - 电机驱动保护
电调负责将电池的直流电转换为驱动无刷电机的三相交流电，工作在大电流、高频开关状态，是电路保护的重点。
电机驱动保护方案：过热保护 (OTP)NTC热敏电阻产品线https://semiwell.com/products/pptc/
3. 飞行控制器与核心电路 - 精密设备保护
飞控板包含高精度传感器和主控芯片，对电源纯净度和ESD极其敏感。
- 威胁：电源纹波干扰、静电放电(ESD)损坏精密芯片。
- 方案：
- 电源滤波：在电源输入端使用π型滤波器或LDO（低压差线性稳压器），为MCU和传感器提供纯净电源。
- ESD防护：在所有外部I/O接口（如USB、SD卡槽、GPS天线接口）放置低电容TVS二极管阵列，吸收静电，保护内部芯片。
控制器芯片保护方案：ESD防护产品线https://semiwell.com/products/esd-diodes/
4. 通信与天线接口 - 抗干扰与ESD防护
这些接口直接暴露在外，易受静电和电磁干扰。
- 威胁：拔插天线或USB时的静电放电、空中强电磁干扰。
- 方案：在GPS、接收机天线馈点及USB接口处，使用超低电容ESD抑制器或TVS二极管。对于高速数据接口，必须选用电容值极低的器件，以免影响信号完整性。
5. 任务载荷与电机 - 防止堵转损坏
云台电机、起落架舵机等辅助电机也可能因卡滞而过热。
- 威胁：机械卡死导致的电机堵转，电流激增烧毁驱动电路。
- 方案：在云台电机或舵机的驱动线路上串联PTC可恢复保险丝。当电机堵转电流增大时，PTC动作限流，既能保护电路，也无需像传统保险丝一样在故障后更换。
驱动保护方案：PTC可恢复保险丝产品线https://semiwell.com/products/pptc/
6. 智能配电系统 - 实现精准负载管理
在一些大型无人机中，会采用基于固态功率控制器(SSPC) 的智能配电系统。
