⚡️ 为什么洗碗机需要电路防护？
潮湿环境带来的漏电风险：洗碗机内部长期处于高湿环境，线路易老化、绝缘性能下降，导致漏电。这不仅可能损坏机器，更对用户安全构成威胁。
复杂的电网浪涌：电网中的雷击、大功率电器启停等都会产生瞬间高压浪涌。这些浪涌会冲击洗碗机内部精密的控制电路，导致主板等核心部件损坏。
大功率部件启动的冲击：洗碗机内部的电机（如水泵）在启动和停止时会产生反向感应电动势，形成内部浪涌，同样可能损害电路。

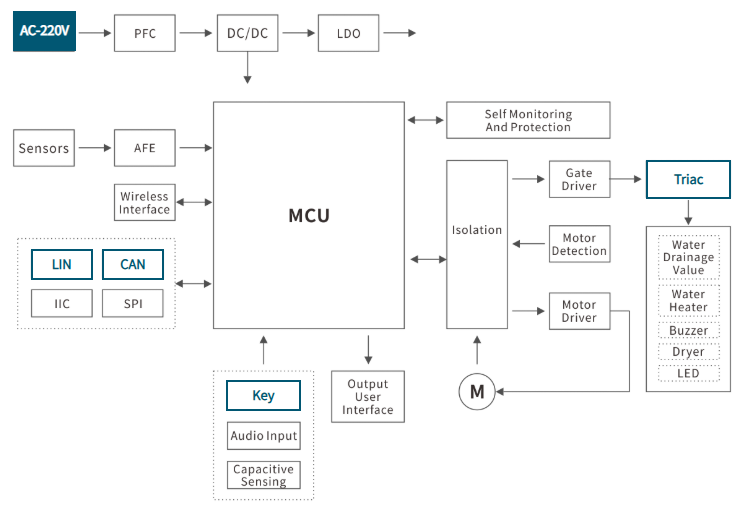

电路保护应用框图
洗碗机进行电路防护，核心是为了应对其特殊工作环境带来的多重电气风险，保障设备安全与使用寿命。14D561K型压敏电阻（MOV）是其中一种常见且有效的解决方案。
🛡️ 解决方案：14D561K压敏电阻如何工作？
14D561K是一种金属氧化物压敏电阻（MOV），它是一种“电压敏感型”保护元件。
工作原理：正常电压下，它呈高阻态，几乎不影响电路。一旦电压超过其阈值（如遭遇浪涌），它会瞬间变为低阻态，将浪涌电流导走，并把电压钳制在安全水平，保护后级电路。
关键参数（以14D561K为例）：
压敏电压：560V（范围504V-616V）。这是它开始动作的电压值。
最大允许交流工作电压：350V。确保它能安全地在220V电网中持续工作。
峰值浪涌电流：4500A (4.5kA)。这是它能承受的最大瞬态冲击电流。
钳位电压：925V。这是它能将浪涌电压限制到的最高水平。
响应时间：<25ns，响应极快。
💡 在洗碗机中的具体应用方案
在洗碗机电路中，14D561K通常被并联在电源输入端，用于“吸收”来自电网的浪涌能量。
基本防护：在火线（L）和零线（N）之间并联一个14D561K，用于防护差模浪涌。
加强防护：更全面的方案会采用“多级防护”：
差模保护：L-N间并联14D561K，吸收主要浪涌能量。
共模保护：L、N线分别对地（E）使用“MOV + 气体放电管（GDT）”串联。这种设计既能有效泄放雷击等共模浪涌，又能防止MOV老化漏电，确保安全。
这样的组合方案能让洗碗机轻松通过IEC61000-4-5等国际浪涌测试标准，有效抵御高达6kV的浪涌冲击。
洗碗机中14D561K等产品的防护。产品数据手册如下：
