🛡️ 为什么洗衣机需要电路防护？
洗衣机作为大功率家电，其电路防护需求主要源于以下几点：
应对电网浪涌冲击：电网中大型设备的启停、线路故障等都会产生瞬态过电压（浪涌），这些高压脉冲可能达到数千伏，足以击穿洗衣机控制板上的芯片和元件。
抵御感应雷击：雷雨天气时，即使没有直接击中线路，附近雷击也会在电网中感应出高电压浪涌，对洗衣机造成威胁。
吸收内部感性负载反电动势：洗衣机内的电机、电磁阀等感性负载在开关瞬间会产生反向电动势，如果不加以吸收，也可能损坏控制电路。

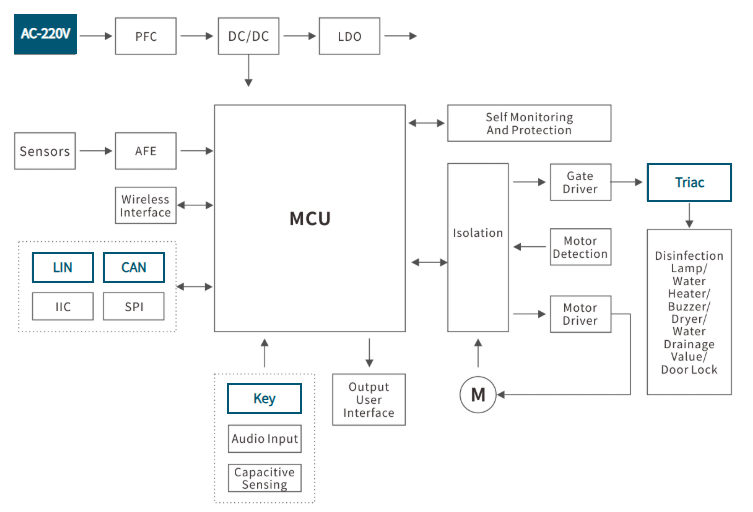

电路保护应用框图
⚙️ 14D561K压敏电阻在AC-220V电路中的防护方案
14D561K（或称MOV-14D561K）是一种金属氧化物压敏电阻，其核心作用是在电路电压正常时保持高阻态，当电压超过其阈值时迅速变为低阻态，将浪涌能量泄放掉，从而保护后级电路。
核心参数
压敏电压：504V ~ 616V
最大持续工作电压 (AC)：350V
最大钳位电压：约 920V ~ 925V
峰值浪涌电流：4.5kA
典型应用电路
在洗衣机的AC-220V输入端，14D561K的典型连接方式如下：
位置：并联在电源线的火线（L）和零线（N）之间，紧贴电源入口，在保险丝之后。
电路形式：L线 → 保险丝 → 14D561K → N线，同时与X电容、共模电感等构成EMI滤波和浪涌防护网络。
工作原理
正常工作时：220V交流电的峰值约为311V，低于14D561K的压敏电压（最低504V）。此时压敏电阻呈高阻态（漏电流极小），相当于断路，不影响电路正常工作。
浪涌来袭时：当电网出现超过压敏电压的瞬态过电压时，14D561K的电阻急剧下降，迅速导通，将浪涌电流泄放掉，并将电压钳位在约920V的水平，从而保护后级的整流桥、开关电源芯片等元件不被击穿。
失效保护：如果浪涌能量过大导致压敏电阻过热失效，它通常会短路。此时，串联在电路中的保险丝会因短路大电流而熔断，切断电源，防止压敏电阻起火，确保安全。
选型考量与设计要点
选择14D561K用于AC-220V电路，是基于以下考量：
电压匹配：其350V AC的最大持续工作电压高于220V电网电压，能确保在电网电压正常波动（如±10%）时不会误动作，同时其压敏电压（504V起）又足够低，能对超过此阈值的浪涌做出快速响应。
能量承受能力：14mm的芯片直径和4.5kA的峰值浪涌电流，使其能够承受洗衣机可能遇到的典型浪涌能量（如2kV的差模浪涌测试）。
洗衣机中等14D561K产品的防护。产品数据手册如下：
了解更多洗衣机电路保护方案，请访问：https://semiwell.com/applications/washing-machine/
