物联网设备，照明等领域SS8050小信号晶体管MOSEFET电路设计方案及数据手册

SS8050 是一款非常经典且实用的 NPN 型小信号三极管，在物联网设备和照明领域，它主要扮演两个角色：开关和放大器。

它的核心优势在于成本低、饱和压降小、驱动能力适中（最大可驱动 1.5A 的负载），非常适合作为单片机（3.3V/5V）与外部执行部件（如 LED 灯、继电器、蜂鸣器）之间的桥梁。

以下是针对不同应用场景的 4 个核心电路设计方案：

方案一：物联网设备中的通用开关（驱动继电器/指示灯）

应用场景：智能插座、灯具控制、安防报警器。通过 MCU 的 GPIO 输出高/低电平，控制 220V 强电设备或大电流负载的通断。

核心设计思路：利用 SS8050 的饱和区，将基极电流足够大，使管子完全导通，相当于一个电子开关。当驱动继电器等感性负载时，续流二极管必不可少。

电路拓扑与参数计算：

• 控制端：MCU GPIO → 基极电阻 (R1) → SS8050 (B极)
• 输出端：VCC (5V/12V/24V) → 负载（继电器线圈/LED灯）→ SS8050 (C极) → SS8050 (E极) → GND
• 保护：在继电器线圈两端反向并联 1N4148（正极接 C 极，负极接 VCC）。
• 关键参数计算（以驱动 5V 继电器为例，线圈电阻 125Ω，电流 Ic=40mA）：
  1. 判断是否饱和：SS8050 的 hFE（直流电流增益）典型值为 120-200。
     • 理论所需最小基极电流：IB=IC/hFE=40mA/120≈0.33mAIB​=IC​/hFE=40mA/120≈0.33mA。
     • 工程上为保证饱和导通，通常将基极电流加深至 Ic 的 1/5 到 1/10。
  2. 计算基极电阻：
     • 取 IB=3mAIB​=3mA。
     • MCU 输出电压高电平 VGPIO=3.3VVGPIO​=3.3V。
     • SS8050 基极-发射极导通压降 VBE≈0.7VVBE​≈0.7V。
     • R1=VGPIO−VBEIB=3.3V−0.7V0.003A≈866ΩR1=IB​VGPIO​−VBE​​=0.003A3.3V−0.7V​≈866Ω。
     • 取值：选用标准电阻 1kΩ（此时实际电流约 2.6mA，足以可靠驱动）。

设计要点：

• 续流二极管绝对不能省略或反向：继电器断开瞬间会产生反向感应电动势（可达几十伏），如果没有续流二极管，这个高压会直接击穿 SS8050。
• 强电隔离：如果继电器触点接的是 220V 交流电，必须在 PCB 板上开槽，确保高压区与低压区保持安全距离。

方案二：LED 照明/指示灯驱动（恒流与PWM调光）

应用场景：物联网节点的状态指示灯、智能灯具（通过 PWM（脉冲宽度调制）调光）、以及需要较大电流驱动的 LED 灯带或频闪灯。

核心设计思路：SS8050 工作在开关状态，通过 MCU 输出不同占空比的 PWM 波，控制流过 LED 的平均电流，从而实现亮度调节。

电路拓扑与参数计算：

• 驱动级：MCU PWM 输出 → 1kΩ 电阻 → SS8050 基极。
• 功率级：LED 限流电阻 (R2) + LED 灯串 → SS8050 集电极。
• 关键参数计算（驱动 3 颗白光 LED 串联）：
  1. 确定负载参数：
     • 单颗 LED 压降约 3.0V (Vf)，3 颗串联总压降 VLED=9VVLED​=9V。
     • 电源电压 VCC=12VVCC​=12V。
     • 设定的 LED 电流 IC=150mAIC​=150mA（此值远低于 SS8050 的 1.5A 上限，安全）。
  2. 计算限流电阻 R2：
     • 查数据手册知 SS8050 在饱和导通时，集电极-发射极压降 VCE(sat)≈0.5VVCE(sat)​≈0.5V。
     • R2=VCC−VLED−VCE(sat)IC=12V−9V−0.5V0.15A≈16.6ΩR2=IC​VCC​−VLED​−VCE(sat)​​=0.15A12V−9V−0.5V​≈16.6Ω。
     • 取值：选用 15Ω 或 18Ω 电阻（注意功率：P=I2×R=0.0225×18≈0.4WP=I2×R=0.0225×18≈0.4W，建议使用 1/2W 或 1206 封装以上电阻）。

设计要点：

• PWM 频率：用于照明时，PWM 频率建议大于 100Hz（通常用 1kHz-10kHz），以避免人眼感受到闪烁。
• 大电流注意：当驱动电流大于 500mA 时，SS8050 会有明显发热，需要确保 PCB 留有足够的铜箔散热或使用 SOT-89 封装。
• 驱动能力识别：虽然 SS8050 标称 1.5A，但实际驱动 1A 以上负载时，饱和压降会增大，且发热严重。对于大功率照明（如 3W 以上 LED），建议改用 MOSFET（如 AO3400）。

方案三：简易音频放大器与蜂鸣器驱动

应用场景：智能语音提示、无源蜂鸣器播放音乐、红外无线音频传输（耳机）。

核心设计思路：SS8050 在这里工作于放大区。对于蜂鸣器，它作为开关管接受 PWM 频率信号；对于音频信号，它构成共发射极放大电路。

典型电路 A：无源蜂鸣器驱动（播放音乐）

• 电路：MCU PWM 输出 → 1kΩ 电阻 → SS8050 基极。蜂鸣器接在 VCC 和集电极之间。
• 原理：MCU 输出不同频率的方波（例如 Do 频率 523Hz），SS8050 跟着这个频率开关，蜂鸣器发出对应音调。
• 参数：基极电阻同样按 1kΩ 选取即可。

典型电路 B：红外音频发射（无线耳机/音频转发）

• 电路：音频输入（如 MP3 输出） → 耦合电容 C1 → SS8050 基极。红外 LED 接在集电极。
• 原理：音频电压信号控制流过红外 LED 的电流大小，从而将电信号转换为光信号发射出去。接收端用光敏二极管接收还原声音。
• 参数：
  • 静态工作点设置：IC≈20mAIC​≈20mA，集电极电阻 RC=(VCC−VF)/ICRC​=(VCC−VF)/IC​（红外 LED 压降 VF≈1.2V）。

设计要点：

• 对于音频放大，SS8050 适合小信号预放大，推喇叭需要配合 S8550（PNP）组成推挽电路，或者使用专用功放芯片（如 D2822A）。

方案四：电磁阀/电机驱动（需光耦隔离）

应用场景：智能水阀、智能门锁、小风扇。

核心设计思路：电机和电磁阀属于强感性负载，且工作时会产生较大的纹波和电磁干扰。在工业物联网或涉及强电的应用中，建议增加光耦隔离，防止电机干扰导致 MCU 死机。

电路拓扑：

• 隔离级：MCU 输出 → 限流电阻 → 光耦（如 TLP521）内部的发光二极管。
• 驱动级：光耦内部光敏三极管导通 → 驱动 SS8050 基极。
• SS8050：集电极接电机线圈（带反向二极管），发射极接地。

设计要点：

• 电机启动瞬间电流通常是额定电流的 3-5 倍。假设电机额定电流 300mA，启动瞬间可能达到 1.5A，刚好卡在 SS8050 的极限 Ic 上。建议如果电机功率稍大，换用更大电流的晶体管（如 D882，3A）或 MOSFET。
• 必须在电机两端反向并联二极管，原理同继电器。

总结与选型对比

关于 S8050 与 SS8050 的区分：

• S8050：通常指集电极电流 ICIC​ 为 500mA 左右的版本。
• SS8050：通常指“大电流”版本，ICIC​ 可达 1.5A。
• 通用性：两者引脚定义相同（E-B-C，从左到右，面向切面），在物联网驱动继电器或 LED 的场景下，SS8050 更安全、更耐用，可以直接替换。

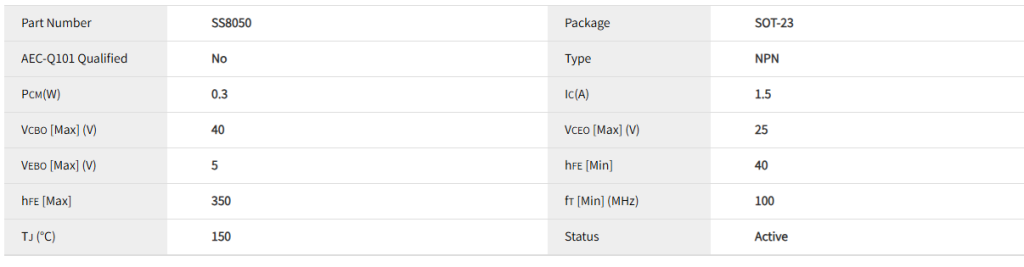

电性参数

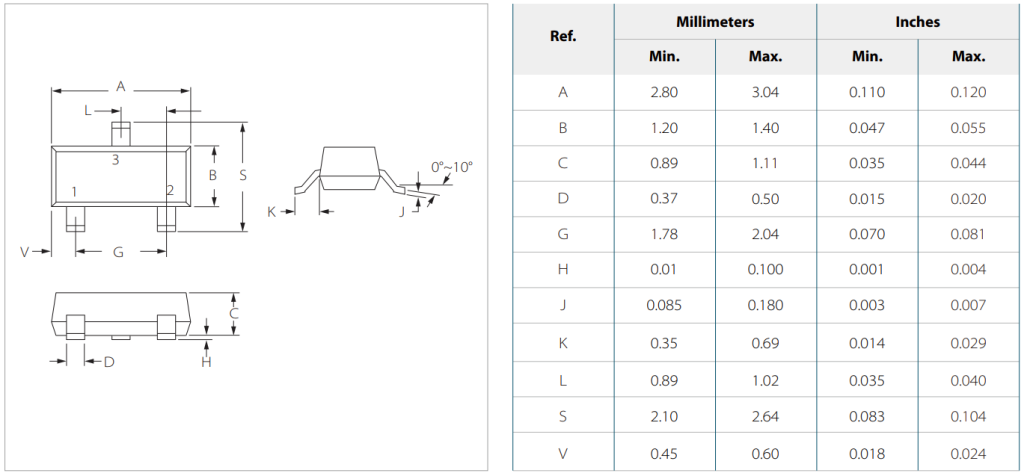

封装尺寸

数据手册

供货情况
SS8050系列产品采用 SOT-23 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/small-signal-transis/ss8050/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
