❓在电源接口中应用中SMBJ13A是如何进行电路保护的？
在电源接口中，SMBJ13A TVS二极管通过一种快速钳位机制来保护后端电路。其工作原理和应用方式可以分解如下：

💡

在电源接口中，SMBJ13A扮演着“瞬态电压保安”的角色。它平时“休眠”不干扰电路，一旦检测到危险的“电压入侵者”（瞬态高压），便立即“激活”，通过自身雪崩击穿形成一个低压通道，将多余的能量快速导入大地，并将“关口”（电源线电压）强制压在安全线（钳位电压）以下，从而确保后方的“重要设施”（精密集成电路）安然无恙。其快速响应、精确钳位和高功率吸收能力是实现有效保护的核心。

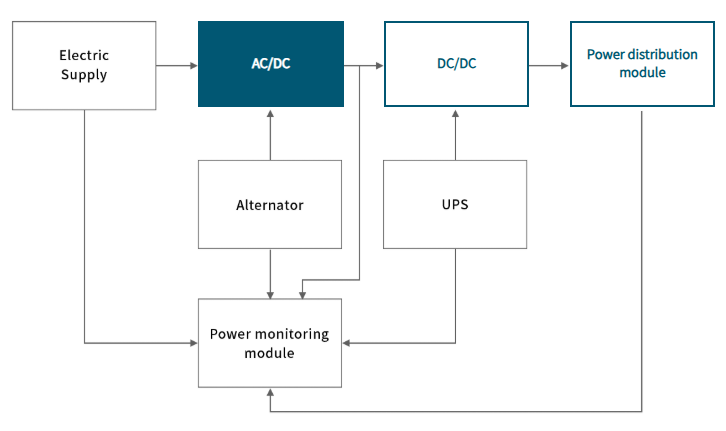

电源模块中的应用方案

一、核心保护原理

SMBJ13A本质上是一个基于雪崩击穿效应的固态二极管，其伏安特性曲线具有以下关键特点：

  1. 正常状态：当电路工作电压低于其“反向关断电压”（13V）时，TVS呈高阻状态（漏电流极小，通常µA级），对电路几乎无影响。
  2. 瞬态响应：当接口受到瞬态高压（如浪涌、ESD）冲击，导致TVS两端电压超过其“击穿电压”（典型值约14.4V）时，它会在纳秒级（<1ns）​ 内迅速从高阻变为低阻。
  3. 电压钳位：在低阻状态下，TVS会将两端电压钳制在其“钳位电压”（对于SMBJ13A，在特定测试波形下约20.5V）附近，同时吸收并泄放瞬态大电流，从而将施加在后端精密器件（如DC-DC芯片、MCU）上的电压限制在安全范围内。

二、在电源接口中的典型应用电路

下图是一个典型的DC电源输入接口保护电路，SMBJ13A通常位于输入滤波电容之后、稳压芯片或DC-DC转换器之前：

[电源输入+] -----> [保险丝F1] -----> [电感/磁珠L1] -----> [SMBJ13A TVS] -----> [输入滤波电容C1] -----> [后端电路(如LDO/DC-DC)]
         |                             |                              |                                     |
[电源输入-] -----> [GND] ------------> [GND] -----------------------> [GND] -----------------------------> [GND]

各元件协同作用：

  1. 保险丝（F1）：防止后续电路（包括TVS）因持续过流而损坏或起火。它响应速度较慢，主要应对短路等故障。
  2. 电感/磁珠（L1）：抑制高频噪声，并能延缓瞬态脉冲的上升沿，为TVS响应争取时间。
  3. TVS（SMBJ13A）：核心保护器件。当瞬态高压脉冲到来时，它作为“电压钳”，将输入到后端电路的电压峰值“削”到其钳位电压（~20.5V）以下。
  4. 输入滤波电容（C1）：提供储能和缓冲，辅助吸收能量，并与TVS协同工作，降低钳位后的电压纹波。

三、具体保护场景与能量路径分析

假设一个12V DC电源接口，后端电路最大耐压为25V。

威胁类型能量路径与TVS作用
1. 静电放电（ESD）​ （如人体接触接口）ESD脉冲（可达±15kV）通过接口传入 → TVS在纳秒内响应 → 将接口电压钳位于20.5V以下 → 能量通过TVS泄放到地，避免击穿后端芯片的栅极氧化物。
2. 感性负载切换浪涌​ （如继电器断开）电源线上电感产生反向高压尖峰 → TVS击穿导通 → 为感应电流提供低阻抗泄放回路 → 将电源线电压钳位，保护电源芯片。
3. 雷击感应浪涌​ （通过线路耦合）大幅值、宽脉冲击穿 → TVS吸收大部分能量（SMBJ13A可吸收单次最高600W脉冲功率） → 电压被钳位，剩余能量由后续电容和电路分担。保险丝可能因过流熔断，牺牲性保护。

四、关键设计考量

  1. 工作电压匹配：
    • 电路的最大持续工作电压必须小于TVS的“反向关断电压”（13V）。对于12V系统，13V的TVS是合适的。
    • 若工作电压接近或超过13V，TVS漏电流会显著增大，甚至误导通。
  2. 钳位电压评估：
    • 必须确保TVS在承受最大瞬态电流时的“最大钳位电压”低于后端被保护电路的最大耐受电压。
    • SMBJ13A在承受典型测试电流时，钳位电压约20.5V，需确认后端所有器件（如芯片、电容）的耐压均高于此值。
  3. 布局与接地：
    • TVS必须尽可能靠近电源接口放置，以减小保护路径的寄生电感，确保高频瞬态能量首先经过TVS，而不是绕过去损坏后端电路。
    • 接地引脚必须使用短而粗的走线连接到干净的地平面，以确保低阻抗泄放路径。
  4. 功率与脉冲次数：
    • SMBJ13A的600W功率是针对单次或有限次脉冲。如果应用场景频繁出现浪涌（如工业环境），可能需要选择功率更大的型号或增加额外的保护电路（如气体放电管进行初级防护）。

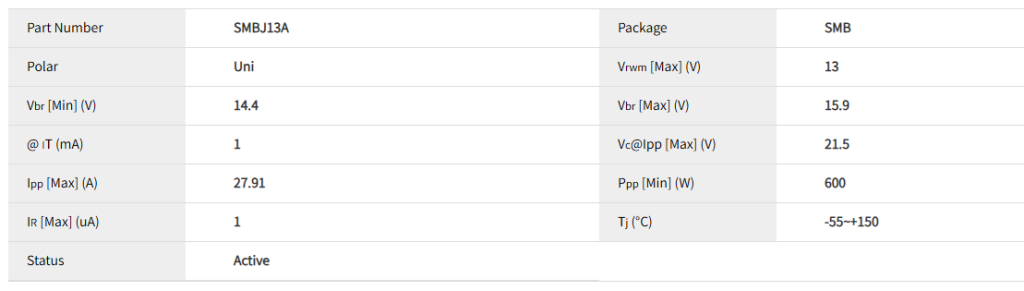

电性参数

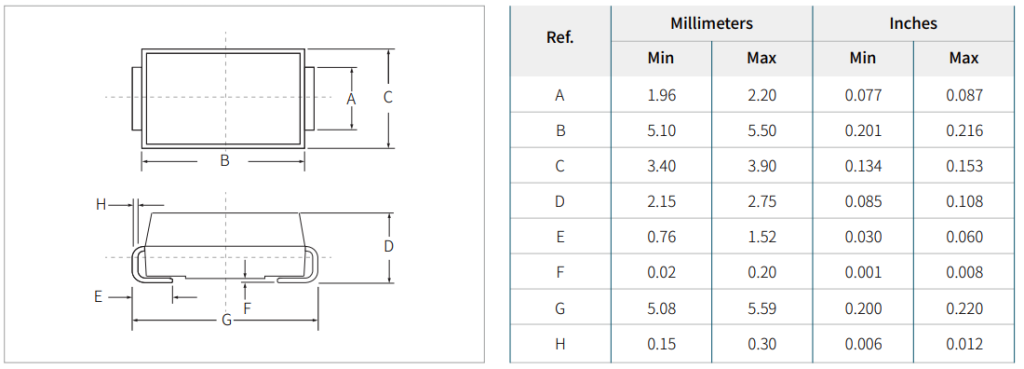

封装手册

数据手册

SMBJ13A 瞬态抑制二极管 数据手册下载

供货情况
SMBJ13A系列产品采用 DO-214AA（SMB) 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/smbj13a/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
