电视、冰箱等家电中压敏电阻14D471KJ的应用及电路保护方案

14D471KJ 压敏电阻在家电中扮演“浪涌保护器”的角色，主要用于吸收雷击、电网波动或电器开关时产生的瞬间过电压，保护内部电路不受损坏。

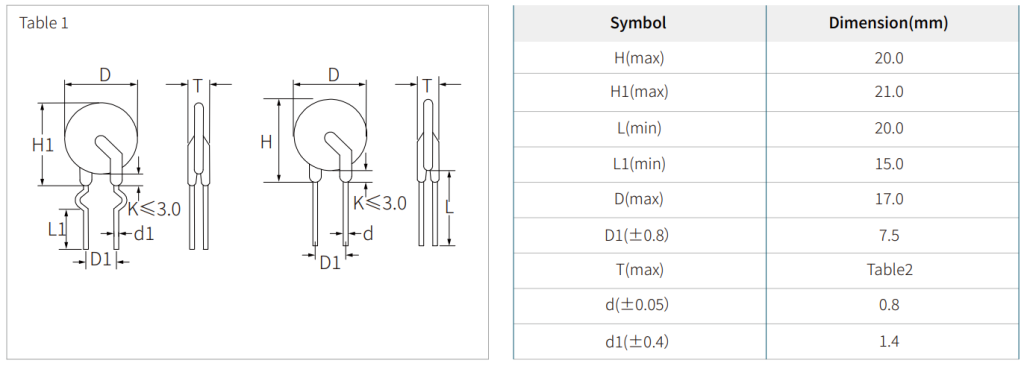

⚙️ 核心设计参数与选型计算

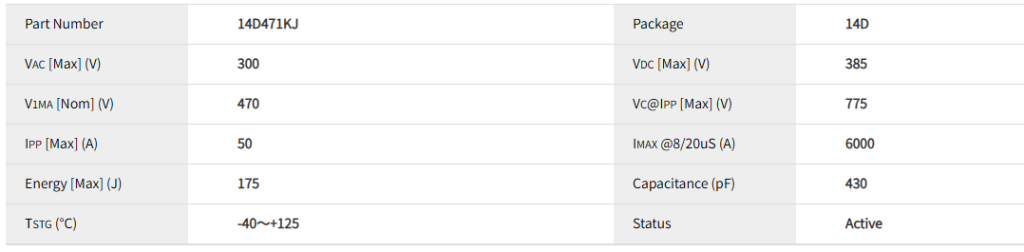

设计的第一步是验证14D471KJ的参数是否符合220V AC系统的要求。

压敏电压 (V₁mA) 的选取
- 理论计算：这是防止压敏电阻误动作的关键。对于一个220V AC系统，其峰值电压为 220V×2≈311V220V×2≈311V。考虑到电网可能存在的最高10%的电压波动，实际峰值可达 311V×1.1≈342V311V×1.1≈342V。通常再预留20%的安全余量，计算得出所需的最小压敏电压约为 410V 。
- 选型结果：14D471KJ型号中的“471”代表 47×101=470V47×101=470V，正好落在410V以上的理想区间内，因此它是220V AC系统的理想选择。
通流量 (Imax) 的考量
- 基本性能：14D471KJ（带“J”后缀）属于高浪涌系列，其最大通流量可达4500A至6000A（8/20μs波形）。相比之下，普通的14D471K（无“J”）通流量通常在4500A左右。
- 设计建议：通流量越大，器件能承受的雷击或浪涌能量就越高。对于需要更高防护等级的应用（如户外LED驱动或工业设备），优先选择14D471KJ 。

一个完整的防护电路不仅仅是并联一个压敏电阻，需要外围器件的配合。

设计等级	推荐方案	适用场景
基础防护	仅使用保险丝 + 14D471KJ	常规家用电器（如电视、冰箱、小家电），用于防护开关浪涌和较低等级的雷击。
加强防护	保险丝 + 14D471KJ + 气体放电管(GDT)	对可靠性要求较高的设备，或需要进行L-N， L-PE， N-PE全模式防护测试的场景。

两种方案的对比与器件选择：

基础防护方案
- 电路结构：将14D471KJ直接并联在L（火线）与N（零线）之间。保险丝则串联在L线上，位于压敏电阻之前。
- 保护机制：发生浪涌时，压敏电阻导通，将电压钳位。当浪涌能量过大导致压敏电阻短路失效时，回路电流急剧增大，保险丝会迅速熔断，切断电路，防止起火。
加强防护方案
- 电路结构：将14D471KJ与气体放电管（GDT） 串联后再并入电路。例如，压敏电阻选14D471KJ，GDT选600V的型号。
- 为什么要串联GDT：普通压敏电阻在长时间使用后会有微小的漏电流，这会加速其老化。串联GDT后，由于GDT在正常电压下处于“开路”状态，能彻底隔绝漏电流，从而显著延长压敏电阻的使用寿命。同时，这也解决了压敏电阻单独使用时的“后续电流”问题。
- 器件选择：虽然压敏电阻的压敏电压是470V，但与它串联的GDT电压需要选得更高（如600V）。因为在串联电路中，交流电压主要降落在阻抗较高的GDT上，如果选470V的GDT，可能会提前触发导通。

在绘制电路板时，以下几点直接影响保护效果：

在采购或设计选型时，请注意这两个型号的区别：

失效模式评估：压敏电阻是一种牺牲型保护器件，寿命终结时多为短路。即使有保险丝，也应将其置于远离易燃材料的位置，并考虑外壳的防火等级。
