电路保护的类型、电路保护元件有哪些，SMD1206-050过温过流保护方案

❓电路保护的意义是什么？

1）由于如今电路板的集成度越来越高，板子的价格也跟着水涨船高，因此我们要加强保护。

　　（2）半导体器件，IC的工作电压有越来越低的趋势，而电路保护的目的则是降低能耗损失，减少发热现象，延长使用寿命。

（3）车载设备，由于使用环境的条件比一般电子产品更加恶劣，汽车行驶状况万变，汽车启动时产生很大的瞬间峰值电压等。因此，在为这些电子设备配套产品的电源适配器中，一般要使用过压保护元件。

　　（4）通信设备，通信场所对防雷浪涌有一定的要求，在这些设备中使用过压保护、过流保护元件就变得重要起来，它们是保证用户人身安全和通信正常的关键。

　　（5）大部分电子产品出现的故障，都是电子设备电路中出现的过压或者电路现象造成的，随着我们对电子设备质量的要求越来越高，电子电路保护也变得更加不容忽视。

⚙️电路保护的类型

过流保护（over current）

　　当电流过大时自动断电，防止电路中的元器件因超过额定电流而造成的损坏。

过压保护（Over-Voltage Protection）

　　主要是防止过电压或静电放电（Discharge Suppression）对电子元器件的损坏，被广泛地应用于电话机、传真机及高速传输接口（USB，IEEE1394，HDMI，SATA）等各种电子系统产品，尤其是电子通讯设备，对于如何避免因为电压异常（Over-Voltage or EOS（Electrical Over-Stress））或静电放电（ESD）而对电子备造成伤害损失尤为重要。

　过温保护（OT）

　　此类保护组件按照作动原理可分为化学药品作动型、低温合金作动型，其中化学药品作动型产品的主要特点是可以做低温型产品（目前有做到48℃），但结构较为复杂，成本较高；低温合金型作动主要是一根直径较大的低温熔丝起导通作用，必须保证在通过额定电流产生的热量不会使熔丝熔化，此低温熔丝一般是通过调节锡（Sn）、铜（Cu）、银（Ag）、铋（Bi）、铟（In）等成份的比例来调节其熔点。

　过温过流保护（TFR）

　　近年来，随着应用的提升，单纯的温度保护功能， 已不能满足日新月异电器、电机、马达及3C产品安全保护的需求，因此再研发出能因应因温度、电流及电压异常情况下同时监控并及时保护的组件， 而此样组件的兴起主要以锂离子电池及锂高分子电池为最大应用。

　过流过压（OCOV）

　　随着现代电子产品的复杂化，对于保护组件运用的要求也日益提高，如保护的全面性、有限的预留空间等，随着这些要求的提出，保护组件界掀起了一场组合封装的热潮，如上面提到过流过温保护也算组合封装的一种，但过流过压保护组合封装产品目前大多数还处在研发阶段，还没有成熟的商业化产品面市。

🛡️矽门微（Semiwell）产品选型

💡 选型建议

输入端或大电流场景：如果用于设备电源输入口的隔离保护，SMD1206-050这类自恢复保险丝是更简单的选择。但需要注意其耐压较低（6V），不适合20D751KJ压敏电阻所在的交流电源输入端。

输出端或小电流场景：如果保护对象是电池、USB接口等输出端，且电流较小，可优先考虑 SOV2210，它对电压和电流的异常都能快速响应。

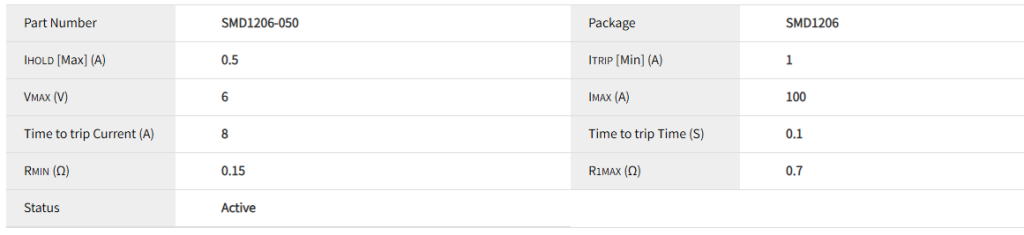

电性参数

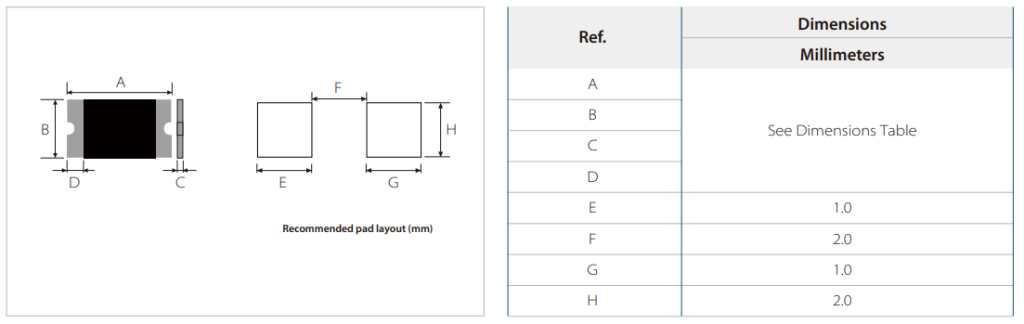

封装尺寸

数据手册

供货情况
SMD1206-050系列产品采用SMD1206封装，每卷5,000个，如需了解产品详情，请访问https://semiwell.com/product-pptc/smd1206-050/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。

关于Semiwell
矽门微Semiwell拥有过电压保护器件系列产品的完善产品阵容。公司凭借其在半导体领域的技术和终端产品的应用背景，为电子、汽车和工业市场上的客户提供服务。如果您有技术问题，请按以下方式联系技术支持团队；邮箱：sales06@semiwell.com； 免费技术支持热线：86-21-5484-1002；如需了解更多信息，请访问矽门微Semiwell官方网站：https://semiwell.com
