直流快充桩为什么必须做电路保护？
直流快充桩内部完成了从交流到直流的完整功率变换链，输出电压在400V至1000V之间，功率从30kW覆盖到350kW以上。这意味着功率半导体器件（IGBT、MOSFET）直接暴露在直流母线的电压瞬变之下，而输出端的短路故障必须在半导体结温超过失效阈值前被清除。桩内的保护需求集中在两个层面：一是功率回路，涉及短路、过流、浪涌；二是控制与通信回路，涉及静电放电和信号线瞬态过压。IEC 61851-23明确要求直流侧必须包含过载与短路保护。没有这套保护，任何一次瞬态事件都可能从“器件损坏”升级为“热失控或火灾”

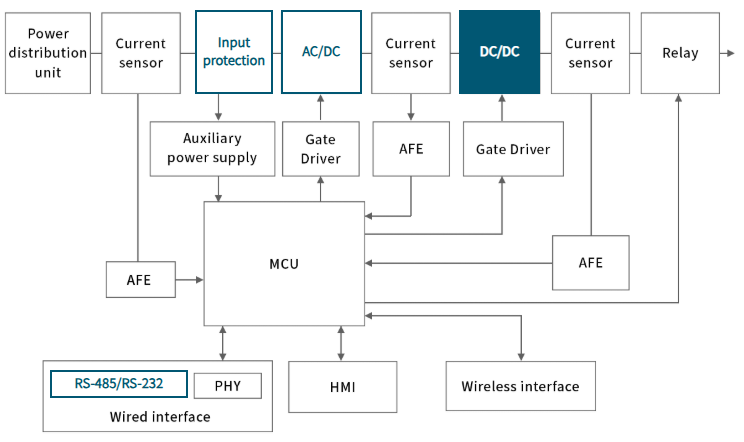

电路保护应用框图
分层保护架构：BZT52B13的位置
有效的保护需要多个器件分级协作，因为没有任何单一器件能覆盖从“千安级雷击浪涌”（焦耳、毫秒尺度）到“通信线纳秒级静电放电”（纳焦、纳秒尺度）的完整应力范围。
主功率回路的防护由这些器件承担：气体放电管首先响应高能量浪涌的峰值电流；压敏电阻随后将线路电压钳位到安全值；大功率瞬态电压抑制二极管处理纳秒到微秒级的残余尖峰，保护IGBT和MOSFET的栅极或集电极-发射极结；半导体级高速熔断器则在输出端短路时执行限流动作，将允许通过的能量控制在半导体器件的耐受范围内。
BZT52B13在实际电路中的用武之地
BZT52B13可以在这类场景中充当细粒度的钳位元件：当车辆端或操作环境引入的静电放电，或邻近功率回路耦合过来的低能量尖峰超过13V时，它利用反向击穿特性将电压限制住，防止后级接口芯片或控制器引脚被击穿。它的响应速度在纳秒级，钳位精度为±2%，漏电流低至0.1μA量级，这些特性使它适合做板级保护。

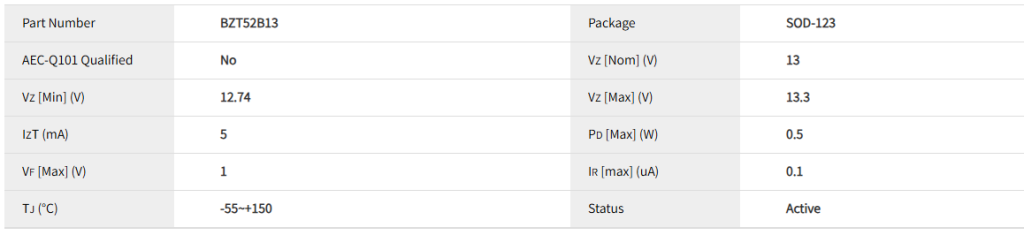

电性参数

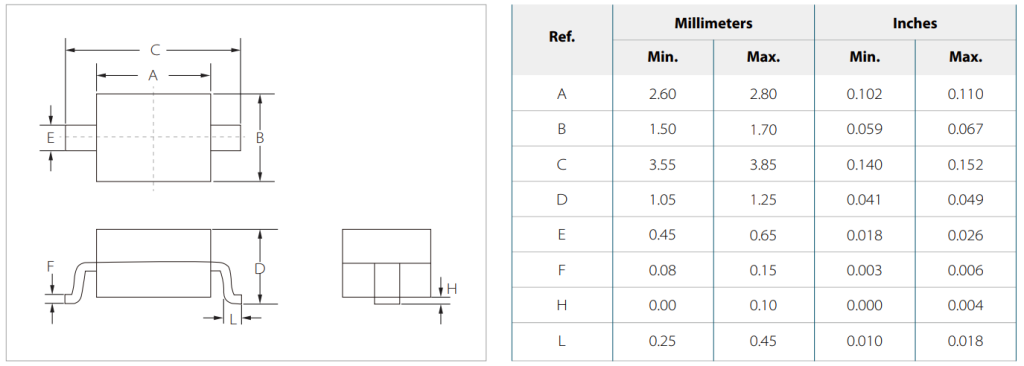

封装尺寸
数据手册
了解更多直流快速充电桩电路保护方案，请访问：https://semiwell.com/product-zener/bzt52b13/
