直流电源中1.5KE6.8CA的应用及电路保护方案

1.5KE6.8CA 是一款1500W 双向瞬态抑制二极管（TVS），核心作用是保护电子设备免受雷击、浪涌、静电等瞬态过压的侵害。

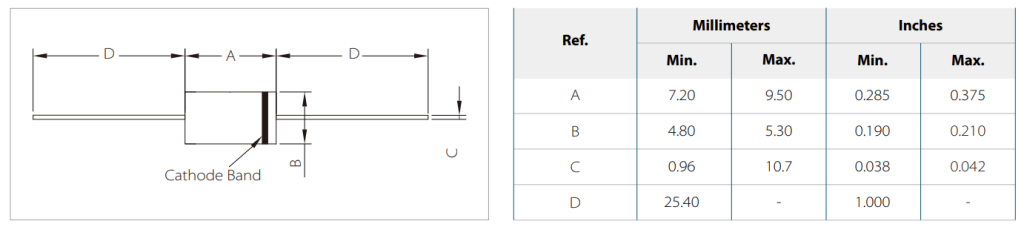

它采用 DO-201 封装，主要参数如下：

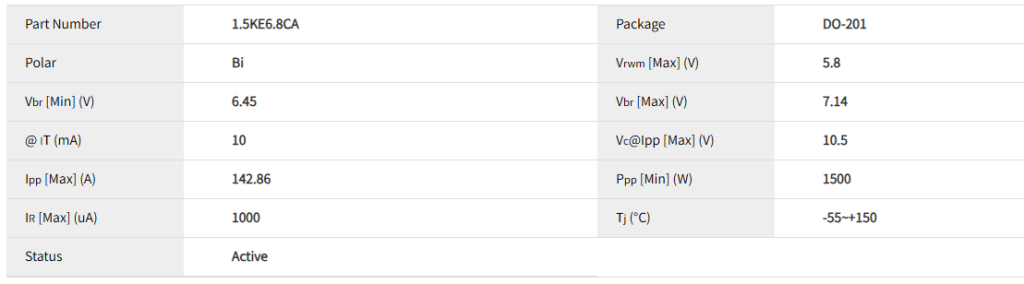

关键参数典型值反向工作电压 (VRWM)5.8V击穿电压 (VBR)6.45V - 7.14V最大钳位电压 (VC)10.5V峰值脉冲功率 (PPPM)1500W峰值脉冲电流 (IPP)144.8A

⚙️ 主要应用领域

由于功率较大且是双向的，它既能用于直流也能用于交流场合，适合对能量较高的浪涌进行防护。

电源系统保护：常用于开关电源、通讯电源、适配器的输入端，作为第一道防线吸收雷击或电网波动带来的浪涌。

通信与安防接口：保护 RS-485、CAN 总线等长距离通信接口免受感应雷击干扰，也常见于安防摄像头、DVR 等设备的电源入口。

工业与消费电子：保护电池管理系统（BMS）、智能电表、LED 驱动的 DC-DC 转换器输入端，避免热插拔或负载突变引发的电压尖峰。

🔧 电路设计要点

在实际设计中，重点在于“并联”和“布局”：

核心连接方式（并联）
将 TVS 管反向并联在需要保护的电源线或信号线与地之间。正常工作时它呈高阻态，不影响电路；当瞬态高压到来时，它瞬间击穿，将电压钳位在安全水平，并把浪涌电流泄放到地。

PCB 布局（速度是关键）
TVS 响应速度在亚纳秒级，PCB 布局直接影响效果：

越近越好：必须紧挨着被保护的端口或连接器放置，缩短引线。长走线会带来寄生电感，导致响应延迟，可能让后级电路先于 TVS 损坏。

接地要低阻抗：接地引脚必须用短而宽的走线直接连接到主地平面，避免通过细长过孔绕行，为浪涌电流提供最小阻抗路径。

选型注意事项

电压匹配：1.5KE6.8CA 的钳位电压是 10.5V，适合保护 5V 或 6V 左右的工作电路。绝对不能用于 3.3V 或 1.8V 等低压核心器件，因为 10.5V 的电压足以损坏这些精密芯片。

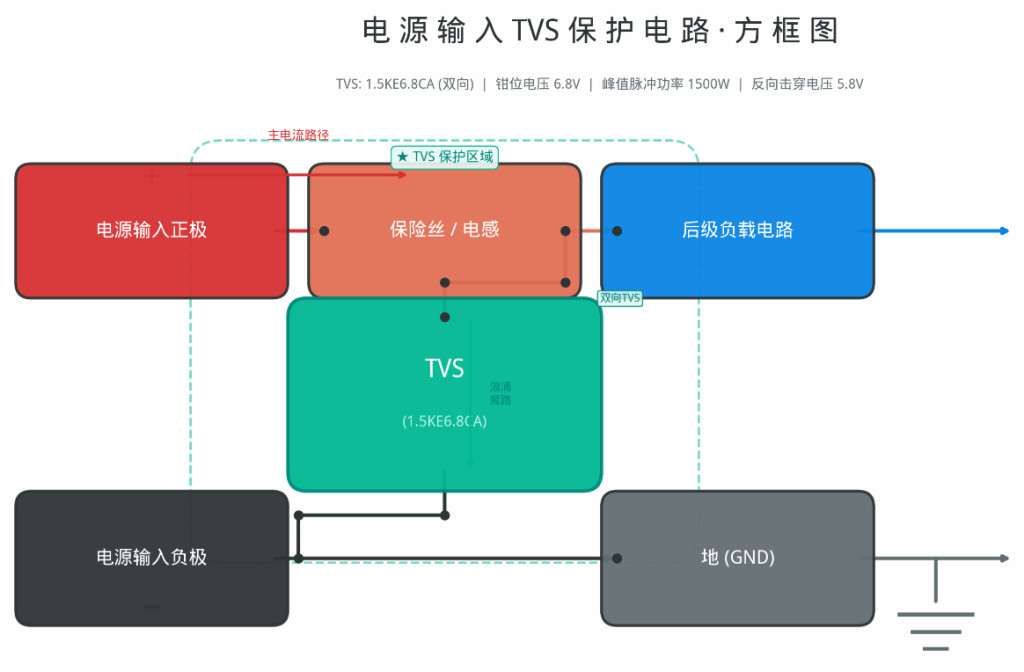

💡 典型应用电路参考
