车内照明灯大负载等情况PLED系列产品防护解决方案

车内照明灯看似简单，但实际面临的风险不少，而PLED06F这类器件就是专门用来解决其中最核心的“一颗坏、全盘灭”的问题。

🚨 车内照明灯面临的主要风险
单颗LED开路导致整串失效：车内阅读灯、氛围灯等通常由多颗LED串联而成。只要其中一颗LED因老化、焊接不良或振动等原因损坏开路，整个灯串的电路就会断开，导致所有LED一起熄灭。这在夜间会带来安全隐患，也影响用户体验。

电气环境瞬变冲击：汽车电源系统并不“干净”。在发动机启动、车窗升降等大负载切换时，电源线上会产生剧烈的电压波动（即“抛负载”或“Load Dump”）。此外，人体接触或静电放电（ESD）也可能产生高压脉冲。这些瞬态过压都可能损伤敏感的LED。

机械振动与温湿度挑战：车辆行驶中的持续振动、夏日暴晒下的高温及昼夜温差，都会加速LED焊点或内部金线的疲劳，增加开路故障的概率。

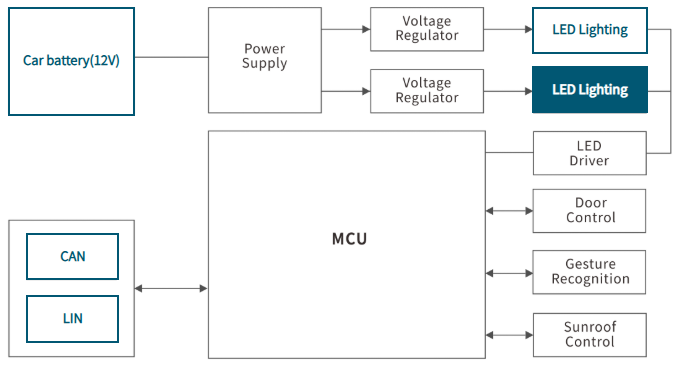

电路保护应用框图

💡 PLED06F 的产品解决方案
PLED06F的定位是开路保护器，它像一个智能开关，并联在每一颗或每一组LED的两端。

正常工作时：它处于高阻态（几乎不导通），对电路和LED亮度无任何影响。

LED开路故障时：它能瞬间检测到回路断开，并立即导通，为电流创造一个旁路通道。这样，电流就可以绕过损坏的LED，继续点亮灯串中其他正常的LED。故障LED更换后，它还能自动恢复到高阻态。

这个方案非常适合车内照明，因为：

提升可靠性：解决了最让人头疼的“一坏全灭”问题，保证阅读灯、氛围灯等功能不失效。

设计紧凑：采用SOD-123FL等小型封装，适合空间受限的车灯电路板。

📌 设计应用要点
静电防护：PLED06F本身也提供ESD防护能力（可达30kV），可辅助抵御静电威胁。

极性保护：部分PLED系列器件还集成了反向电池保护功能，防止电源反接损坏电路。

针对车内照明灯应用中的PLED车灯保护推出 PLED06F 等系列产品。产品数据手册如下：
