适配器MOV等产品的防护解决方案

什么适配器必须进行电路保护
电网侧的风险是不可控的。 雷击、感性负载切换、电网波动都会在交流线路上产生高压浪涌。适配器输入端直接面对这些干扰，若不加防护，浪涌电压会击穿整流桥、MOSFET等半导体器件。

带电插拔是日常操作中的另一风险源。 适配器插拔瞬间会产生冲击电流和冲击电压，长期积累会加速元器件老化甚至直接损坏。适配器必须在这种非理想使用条件下保持可靠。

适配器故障的后果会向后端传导。 若适配器内部发生短路或过压失效，高压可能直接加载到被充电设备上，导致电池过充甚至爆炸。保护电路不仅保护适配器自身，也保护后端设备。

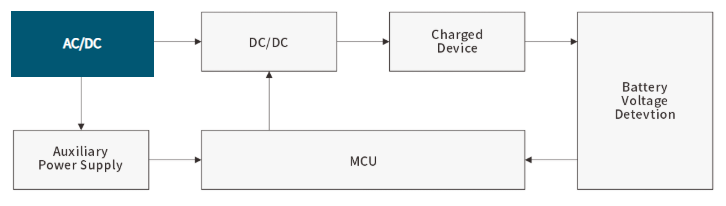

电路保护应用框图

14D561K 在 AC/DC 电路中的防护作用
14D561K 是 14mm 片径、压敏电压 560V 的插件压敏电阻，典型参数为：最大持续交流工作电压 350V、最大持续直流工作电压 460V、钳位电压约 920V、峰值浪涌电流 4.5kA~6kA。

在 AC 输入侧的作用。 14D561K 常并联在交流输入线（L-N）之间或整流桥的直流输出端。正常工作时，其两端电压低于压敏电压，呈高阻态，几乎不消耗功率。当雷击或浪涌到来时，电压瞬间超过阈值，MOV 阻值骤降（响应时间小于 25ns），将浪涌能量以电流形式泄放，把电压钳位在后级电路可承受的范围内。

与 GDT 配合用于共模防护。 在要求通过 IEC61000-4-5 等浪涌测试标准的场合，14D561K 常与气体放电管（GDT）串联后接在 L/N 与地之间，形成共模保护通路。串联 GDT 的目的是阻断 MOV 在正常工作电压下的微小漏电流，满足安规对漏电流的要求。

选型逻辑。 14D561K 的 350V 交流工作电压适用于 AC220V 电网环境，留有足够余量应对电网正常波动。在 AC/DC 适配器中，它通常放置在 保险丝之后、整流桥之前或整流桥直流输出端，与保险丝配合使用：MOV 泄放浪涌时电流增大，若浪涌能量超出 MOV 承受极限导致其短路失效，保险丝随即熔断，将故障与电网隔离。

适配器中等14D561K产品的防护。产品数据手册如下：

了解更多洗衣机电路保护方案，请访问：https://semiwell.com/product-general-mov/14d561k/
