BZT52B15 是一款标称稳压值为 15V、采用小型 SOD-123 表面贴装封装的通用稳压二极管。它最核心的作用是利用反向击穿特性，在电路中提供稳定的参考电压或吸收过压冲击。

💡 主要应用领域

基于其稳压和保护特性，BZT52B15 在以下领域有广泛应用：

  • 通用电子电路：用于各类需要稳定电压的电路，如稳压电源、限幅电路、直流电平平移和补偿电路等。
  • 电源管理系统：常用于开关电源的输出反馈电路提供参考电压，或用于电源储能电路的电压稳定。
  • 工业控制与通讯：应用于工业控制电路和通讯设备中，保护精密芯片免受电源波动的影响[citation:20]。
  • 消费电子与家电：在智能控制设备、家用电器、适配器等产品的电源输入端，用于抑制电压尖峰。
  • 汽车电子：通过 AEC-Q101 车规认证的型号（如型号中带"Q"或"-AU"后缀），适用于汽车电子系统。
  • 可再生能源：在太阳能充电控制器、逆变器等可再生能源系统的低压侧电路中，提供电压钳位保护。

🔧 典型电路保护方案

BZT52B15 在电路中的常见用法主要有以下三种：

1. 简单稳压/保护电路

这是最基本、最常用的方案，适合为对电压精度要求不高的芯片提供保护或供电。

  • 工作原理：输入电压（V_in）通过限流电阻（R1）连接到二极管负极。当输入电压低于15V时，二极管基本不导通；当电压超过15V时，二极管反向击穿，将输出电压（V_out）稳定在15V，从而保护后级负载。
  • 电路示意图：text Vin ----/\/\/\----+-----> V_out (15V) R1 | --- \ / BZT52B15 --- | GND

2. 多级钳位保护电路

在精密或高速信号接口（如通信接口、传感器输入）中，用于限制信号的最高电压。

  • 工作原理：将二极管的负极连接到需要保护的信号线（Signal Line），正极接地。当信号线上出现高于15V（考虑二极管正向导通压降）的过压脉冲时，二极管瞬间击穿，将过大的能量泄放到地，从而将电压钳位在安全范围内。
  • 电路示意图：text Signal Line ----+-----> To Protected IC | --- \ / BZT52B15 --- | GND

3. 电源级联或电压基准源

在需要更高电压的非标准电路中，可以通过串联稳压管来获得不同的稳压值。

  • 工作原理：将两只或多只BZT52B15串联使用，可以提供30V、45V等更高的稳压值。同时，它也常被用作模数转换器（ADC）的基准电压源，或运算放大器的偏置电压，为电路提供一个稳定的参考点。

⚙️ 设计注意事项

在实际设计中，还需要注意以下几点：

  1. 功耗限制：BZT52B15的最大功耗通常在 410mW 到 590mW 之间。设计时切记核算流过二极管的电流，避免超过其功率承受能力。
  2. 工作电流（I_ZT）：数据手册中提供的15V稳压值通常是在特定的测试电流条件下测得的（典型值为5mA）。为了保证稳压精度，应使其工作在 5mA 附近。
  3. 并联应用：一般不建议将多个稳压管直接并联使用来增大功率，因为它们的击穿电压会有微小差异，容易导致电流不均，造成个别管子过载损坏。

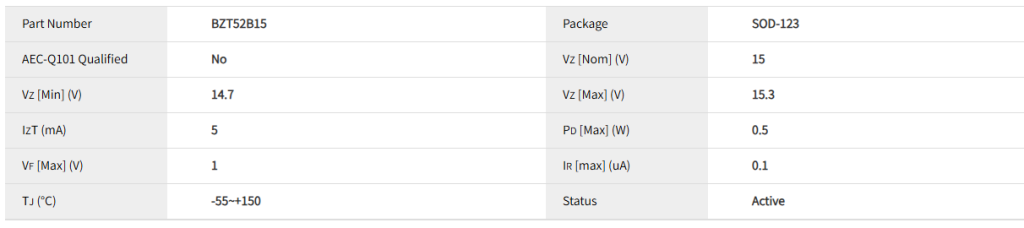

电性参数

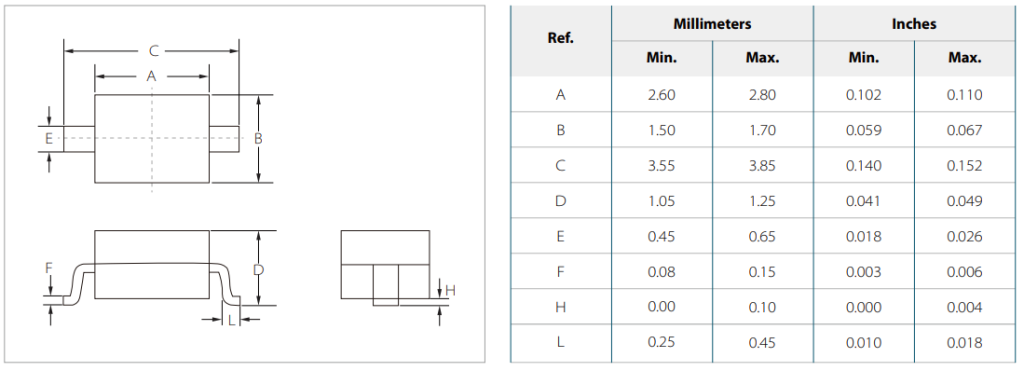

封装尺寸

数据手册

BZT52B15 稳压二极管 数据手册下载

供货情况

BZT52B15系列产品采用 SOD-123 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-zener/bzt52b15/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
