SMBJ170A是一款专为170V高压线路设计的单向TVS二极管，以其600W峰值脉冲功率和纳秒级响应速度，在电源、通信、汽车及工业领域提供可靠的浪涌和静电保护。
该器件的主要技术参数如下：
- 峰值脉冲功率 (Ppp)：600W (10/1000μs波形)
- 反向截止电压 (Vrwm)：170V
- 钳位电压 (Vc)：275V
- 峰值脉冲电流 (Ipp)：2.2A (10/1000μs波形)
- 工作温度范围：-55℃ 至 +150℃
💡 主要应用领域
基于其耐高压特性，SMBJ170A主要用于以下领域：
- 电源系统：位于AC/DC电源的整流桥后或直流电源线的输入端，保护后端电源管理芯片免受电网波动或负载投切产生的瞬态高压冲击。
- 工业与通信接口：适用于RS-232、RS-485等长距离低频信号传输线，抵御由感应雷击、电缆放电等引起的共模或差模浪涌。
- 汽车电子：可用于12V/24V/48V系统的非核心动力部分（如车身控制模块、信息娱乐系统等），防护抛负载等极端工况。
- 消费与通用电子：也广泛用于电信设备、计算机I/O接口及各类需要满足IEC 61000-4-2/4/5认证标准的敏感电路保护中。
🔧 典型电路保护方案
根据应用场景，你可以参考以下两种典型的电路设计方案：
| 应用场景 | 保护方案设计 | 核心保护原理 |
|---|---|---|
| 电源输入端 | 将SMBJ170A跨接在电源正极与地(GND)之间，紧靠电源入口或需要保护的敏感器件之前放置。 | 当异常高压尖峰出现时，TVS管会以皮秒级速度从高阻状态变为低阻状态，将电压钳位在275V的安全水平，同时通过地线泄放数百瓦的瞬态能量。 |
| 通信接口 | 直接并联在RS-485/232等收发芯片的引脚与连接器之间，并配合必要的限流元件。 | 利用TVS管的纳秒级响应速度和低结电容特性，在不影响正常信号传输的前提下，瞬间泄放由静电(ESD)或电快速瞬变脉冲群(EFT)引入的干扰。 |
⚠️ 设计注意事项
- 寄生电容影响：虽然SMBJ170A可用于低频信号线，但它并非为高速数据接口设计。在保护USB、以太网等高速信号线时，应选用低结电容（通常<5pF）的TVS管，以避免信号失真。
- 钎焊与封装：器件采用标准SMB (DO-214AA) 表面贴装封装，兼容自动化生产。回流焊时须遵循J-STD-020标准，最高峰值温度为260°C。
- 极性确认：SMBJ170A是单向TVS管，实物有极性标识。在直流电路中，带横杠（阴极）一端应接电路正极，另一端接地，接反会导致电源对地短路

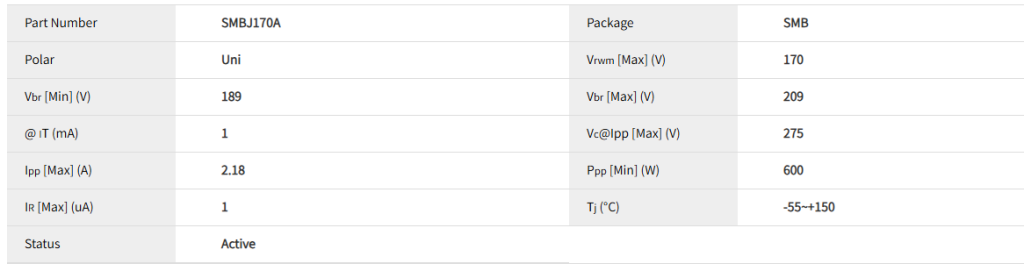

电性参数

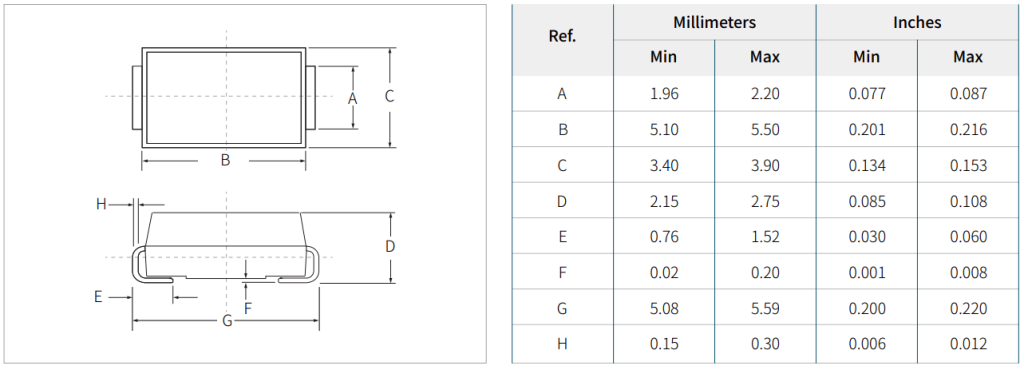

封装尺寸
数据手册
供货情况
SMBJ170A系列产品采用 DO-214(SMB) 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/smbj170a/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
关于Semiwell
矽门微Semiwell拥有过电压保护器件系列产品的完善产品阵容。公司凭借其在半导体领域的技术和终端产品的应用背景，为电子、汽车和工业市场上的客户提供服务。如果您有技术问题，请按以下方式联系技术支持团队；邮箱：sales06@semiwell.com； 免费技术支持热线：86-21-5484-1002；如需了解更多信息，请访问矽门微Semiwell官方网站：https://semiwell.com
