SMDJ40CA是一款3000W（部分规格为5000W）的双向瞬态抑制二极管（TVS），其40V的反向截止电压特别适合24V（如工业控制、汽车电子）和48V（如通信基站、PoE供电）系统。以下为你梳理其主要应用领域及典型电路设计方案。

一、 核心应用领域

根据多家厂商的资料，该器件主要用于以下需要高浪涌承受能力的场景：

应用领域具体场景描述保护类型
工业控制PLC（可编程逻辑控制器）、伺服电机驱动、工业电源输入端口雷击浪涌、感性负载开关脉冲
通信设备48V基站电源、POE供电端口、RS485/CAN总线防护雷击感应、电源接线错误
汽车电子12V/24V车载系统（如ECU、传感器）、车载充电器抛负载、静电放电(ESD)
新能源与电源光伏逆变器直流侧、充电桩控制导引电路、DC-DC转换器输入级高能浪涌、过压钳位
消费与电信高功率电源适配器、服务器电源、安防摄像头电源口雷击、电网波动

二、 典型电路设计方案

在设计电路时，SMDJ40CA通常放置在电源入口或信号接口处。由于它是双向TVS管，无需考虑正负极性对接，使用非常方便。

1. 直流电源端口防护（经典方案）

这是最常见的应用场景，例如24V工业设备的电源输入端。方案通常采用“两级防护”策略：

  • 第一级（粗保护）：使用大通流容量的压敏电阻或气体放电管泄放大部分雷击电流。
  • 第二级（细保护/钳位）：使用SMDJ40CA将残压精确钳位在安全电压范围内。
  • 退耦元件：两级之间串联电感或电阻，使前级更容易动作。

电路连接方式：
将SMDJ40CA反向并联于电源正极与地之间（双向TVS无极性，等效于并联）。

  • 输入：电源正极 (VCC) --- 保险丝(Fuse) --- 负载端 (VCC_Out)
  • 保护：在保险丝之后，SMDJ40CA 跨接在 VCC_Out 与 GND 之间。
  • 作用：当电源线上出现高于钳位电压（典型值64.5V）的浪涌时，TVS瞬间击穿，将浪涌电流泄放到地，从而保护后级电路。

2. PCB Layout 布局设计要点

为了发挥SMDJ40CA的亚纳秒级响应速度和低电感特性，PCB设计至关重要：

  1. 靠近端口：TVS管应尽量靠近连接器或电源入口处放置，减小引线电感，防止谐振造成过压。
  2. 短而粗：连接TVS管引脚的覆铜线应加宽，尽量减少长度。如果可能，直接通过过孔连接到地平面。
  3. 路径原则：确保浪涌电流先经过TVS管再到后级电路，避免保护电路“形同虚设”。
  4. 热管理：SMDJ40CA采用SMC(DO-214AB)封装，焊盘设计应参照Datasheet推荐，保证大电流下的散热。

3. 参数选型匹配检查

在设计中，需要确认SMDJ40CA是否匹配你的电路：

  • 反向截止电压 (VRWM = 40V)：这是TVS管在电路中允许施加的最大工作电压。
    • 设计建议：对于24V系统（最高电压约28V-38V），40V留有足够余量；对于48V系统（最高约53V），建议核对系统最高峰值是否超过40V，若超过需选用更高耐压型号。
  • 钳位电压 (VC = 64.5V)：当浪涌发生时，后级电路承受的最高电压。
    • 设计建议：确保你设计的DC-DC芯片、电容（如采用63V或100V耐压电容）等元件的耐压值高于64.5V。
  • 峰值脉冲功率 (PPP = 3000W)：决定了吸收浪涌的能力。
    • 设计建议：该参数对应10/1000μs波形。用于雷击防护时，需确认整机防雷等级要求。

三、 注意事项

  1. 注意区分功率：市面上存在 SMDJ（通常3000W）和 5.0SMDJ（通常5000W）两种丝印前缀，虽然参数类似，但功率不同，选型时需核对具体型号。
  2. 配合保险丝：TVS管短路失效时可能导致电源短路，强烈建议在TVS管前端串联自恢复保险丝或一次性保险丝，提供安全保护。

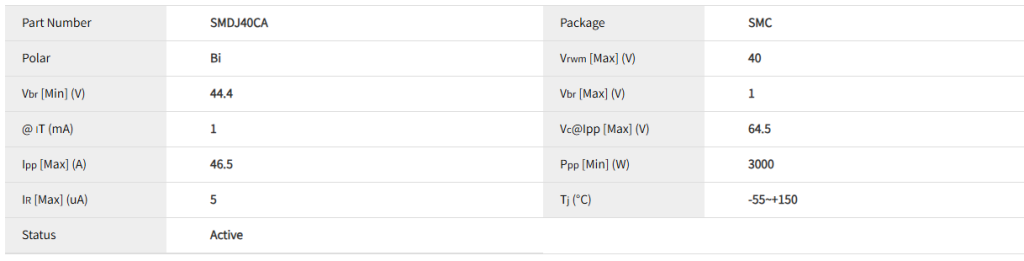

电性参数

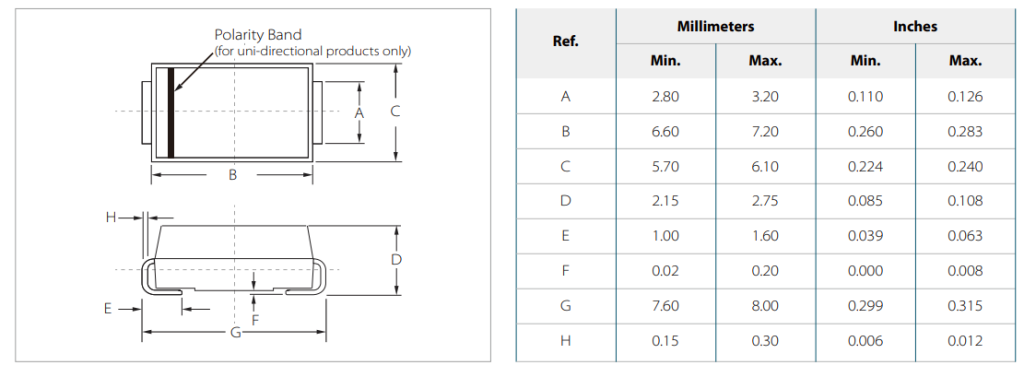

封装尺寸

数据手册

SMDJ40CA 瞬态抑制二极管 数据手手册下载

供货情况
SMDJ40CA系列产品采用 SOD-323 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/smdj40ca/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
