B5817WS是一款20V/1A的肖特基二极管，采用紧凑的SOD-323封装。凭借其低正向压降（典型值0.45V）和快速开关特性，它在低压场景下能有效提升效率并降低损耗。

以下是它的核心应用领域及典型电路保护方案。

💡 主要应用领域

B5817WS主要覆盖以下四个领域：

  • 电源管理：用于DC-DC转换器、低压开关电源及电池充电器，利用其低压降提高转换效率和充电效能。
  • 电路保护：常用于反向极性保护电路，防止电源接反对后级电路造成损害。
  • 高频电路：在高频逆变器、续流二极管（用于电机驱动）等场景中，其快速开关能力能保证信号完整性和系统稳定。
  • 消费与工业电子：广泛用于便携设备（如手持设备）、LED驱动、工业控制和网络通讯设备中。

🛡️ 典型电路保护方案

在电路设计中，B5817WS常被用于以下几种保护方案：

  • 方案一：直流输入反向极性保护
    • 应用场景：防止设备在直流供电时因电源正负极接反导致烧毁，常见于电池供电设备或开发板。
    • 方案说明：将B5817WS串联在电路的正极输入端。当电源正确连接时，二极管正向导通（压降仅0.45V，损耗小）；若电源接反，二极管反向截止，切断回路，有效保护后级电路。
  • 方案二：续流保护
    • 应用场景：保护开关晶体管免受继电器、电机等感性负载在关断时产生反向感应电动势的冲击。
    • 方案说明：将B5817WS与感性负载反向并联。当开关关断时，它为电感电流提供一个续流通路，消耗掉感应能量，从而将开关管两端的电压钳位在安全值，防止过压击穿。
  • 方案三：过压保护钳位
    • 应用场景：保护信号线或ADC输入端口，防止其意外接入高于阈值的电压。
    • 方案说明：利用其1mA@20V的反向击穿特性，将被保护点的电压钳位在20V以下。一旦电压超过20V，二极管发生可逆击穿，将过量的电流导地，从而保护后级敏感电路。

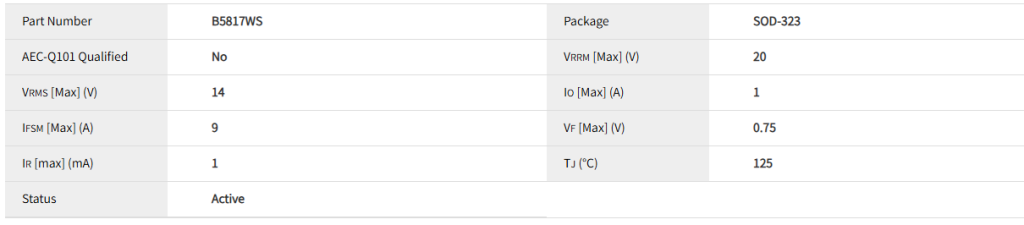

电性参数

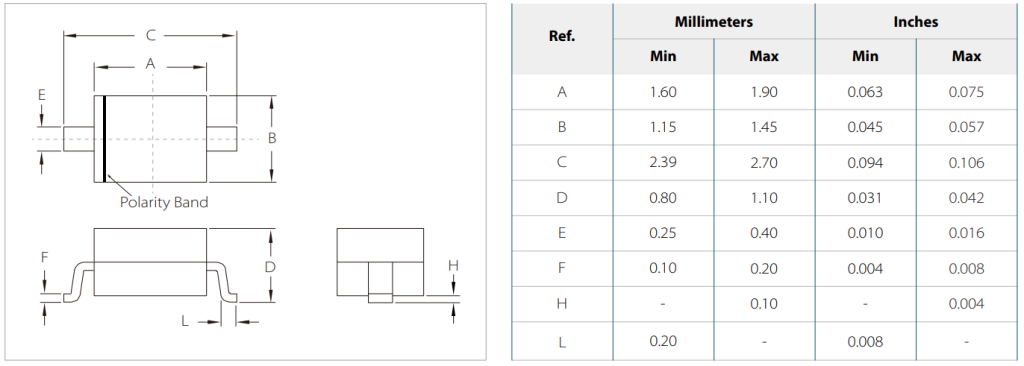

封装尺寸

数据手册

B5817WS 肖特基二极管 数据手册下载

供货情况
B5817WS系列产品采用 SOD-323 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/schottky-diode/b5817ws-2/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
