BTA24-600 是一个很经典的双向可控硅（TRIAC），能用于电机调速、调光、调温等各种交流功率控制场景，特别适合电流较大、需要绝缘和良好散热的设计。
🔧 主要应用领域
因为能承受 600V 电压和 24A（部分资料标注 25A）的电流，它常用在这些地方：
- 家电控制：用于空调、风扇、洗衣机、微波炉、电磁炉等设备内部的电机调速或加热功率调节。
- 照明系统：是制作调光器的核心元件，可实现灯光亮度的无级调节，也用于智能照明系统。
- 工业设备：在工业自动化中，用于静态继电器、加热控制、感应电机启动、电动工具（如电钻、砂轮机）的调速等场景。
- 智能家居：用在智能插座、智能窗帘等设备中，实现远程控制或自动化操作。
📝 典型电路设计
一个典型的应用是制作 交流调压器（比如给电烙铁调温或给灯具调光），通常采用移相触发电路。原理是通过改变电位器的阻值，改变对可控硅触发信号的相位，从而控制输出电压。

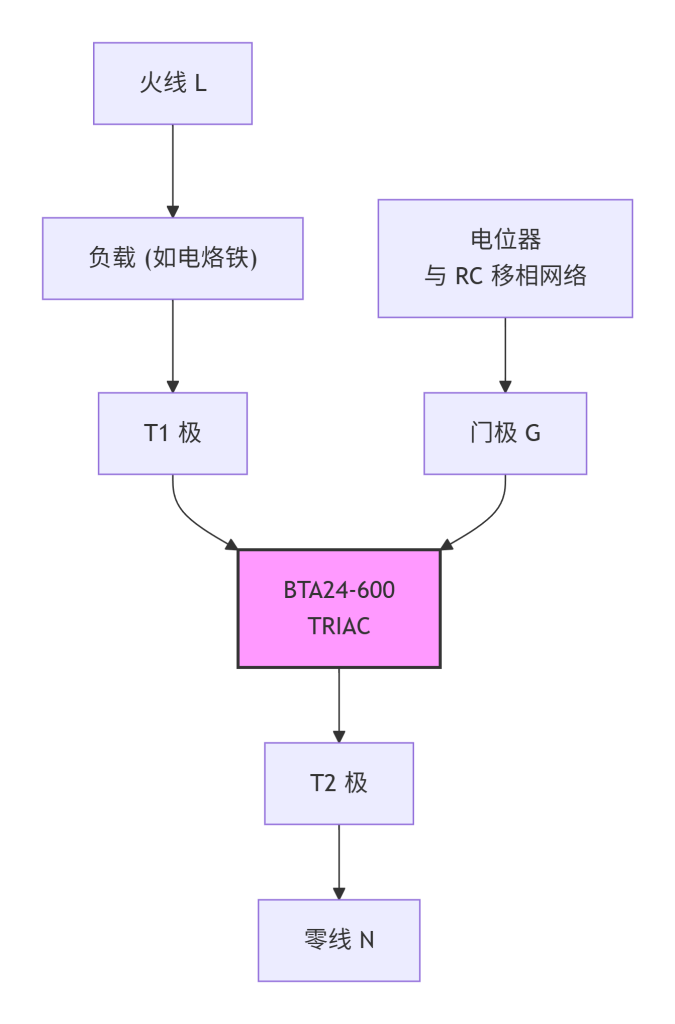

电路的核心结构很简单：
有爱好者分享的实际测试数据也印证了它的调压能力：通过调整电位器，可以让负载端电压在 0V 到约 222V 之间变化，但控压范围可能集中在一小段行程里，需要根据负载选配合适的元件值来优化。
💡 设计注意事项
- 选型区分：型号后缀有讲究。比如 BTA24-600BWRG 是 "Snubberless" 设计，特别适合电机这类感性负载，换向性能更好。
- 散热与绝缘：额定电流大，要做好散热（比如加散热片）。BTA 系列内部有绝缘陶瓷片，绝缘电压可达 2500V，用起来更安全，但安装时也要注意。
- 吸收电路：如果负载是感性负载，建议在可控硅两端并联 RC 吸收电路（俗称“缓冲电路”），保护它免受电压尖峰冲击。
- 触发灵敏度：触发电流通常在 35mA 到 50mA 左右，设计触发电路时要保证有足够的驱动能力。

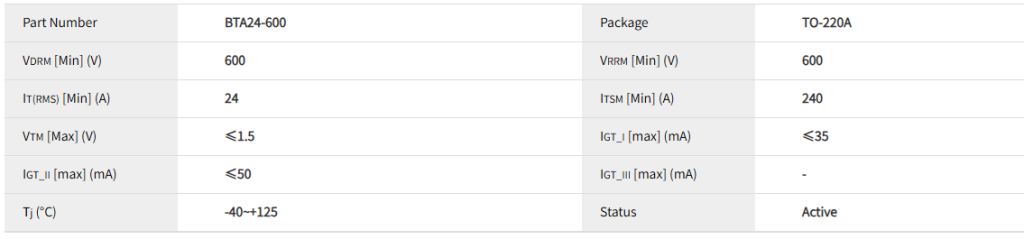

电性参数

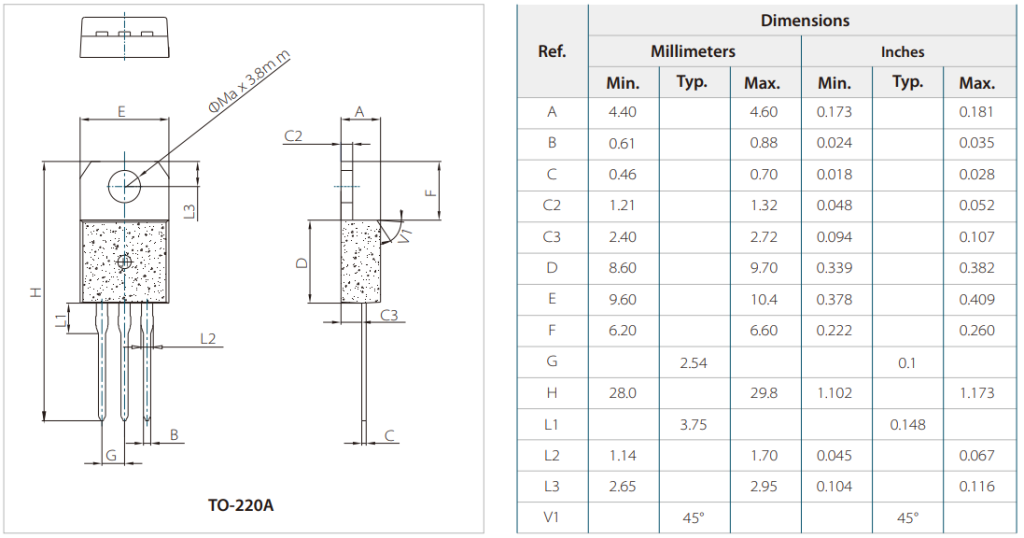

封装尺寸
数据手册
供货情况
BTA24-600系列产品采用 DO-214AC(SMA) 封装，每卷5,000个，如需了解产品详情，请访问https://semiwell.com/product-3q-triac/bta24-600/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
关于Semiwell
矽门微Semiwell拥有过电压保护器件系列产品的完善产品阵容。公司凭借其在半导体领域的技术和终端产品的应用背景，为电子、汽车和工业市场上的客户提供服务。如果您有技术问题，请按以下方式联系技术支持团队；邮箱：sales06@semiwell.com； 免费技术支持热线：86-21-5484-1002；如需了解更多信息，请访问矽门微Semiwell官方网站：https://semiwell.com
