14D221K压敏电阻应用领域电路设计及数据手册

一、 14D221K 核心特性与定位

• 器件类型： 氧化锌压敏电阻。
  • 其电阻值随施加电压的变化呈非线性变化。在额定电压以下呈高阻态（漏电流极小），当电压超过阈值（压敏电压）时，阻抗急剧下降，从而吸收浪涌电流，箝制过电压。
• 关键参数解读：
  • 14D221K 型号命名解析：
    • 14： 芯片直径约为 14mm。这直接关系到其通流容量和能量吸收能力。直径越大，能承受的浪涌能量越大。
    • D： 通常代表圆形片状。
    • 221： 压敏电压值。22 x 10^1 = 220V。这是指在 1mA直流电流 下测量时，压敏电阻两端的电压值。这是其最重要的额定参数。
    • K： 代表电压精度（容差） 为 ±10%。即实际压敏电压在 198V ~ 242V 之间。
  • 其他关键参数（需查具体厂家数据手册）：
    • 最大持续工作电压（AC/DC）： 对于220V压敏电压的型号，其最大持续交流工作电压（Vrms）通常在140V~150V左右。这意味着它可以用于有效值为220V/230V/240V的交流市电系统（因其峰值电压约311V~340V，高于压敏电压220V，但在正弦波大部分时间内，电压低于220V，且压敏电阻有一定耐受性，但必须严格参考手册）。
    • 通流容量（In）： 对于14D尺寸，8/20μs标准雷电流波形下，通常可承受2~5kA的单次冲击（例如，一次典型的4kV组合波测试）。
    • 最大能量吸收： 与尺寸相关，14mm规格能吸收数十到上百焦耳的瞬态能量。
    • 箝位电压（Vc）： 在承受最大脉冲电流时，其两端的残压。对于14D221K，在典型冲击电流下（如1kA），箝位电压可能在360V ~ 500V左右。这是被保护设备实际承受的最高电压。
• 定位： 一款适用于单相220V/240V交流市电系统、或相应直流高压系统端口的中等通流容量、通用型初级浪涌保护器件。常用于吸收雷击感应、开关操作等产生的高能量、但持续时间较短的过电压瞬变。

二、 主要应用领域

基于其220V的压敏电压和14mm的通流能力，14D221K广泛应用于：

1. 交流电源输入端口保护：
   • 家用电器： 空调、洗衣机、冰箱、电视、电脑等一切接入220V市电的设备的电源输入端。
   • 工业设备： PLC电源模块、电机驱动器、变频器的AC主回路输入。
   • 消费类电源： 开关电源适配器、充电器、UPS不间断电源的输入级。
2. 通信与网络设备：
   • 以太网供电设备、路由器、交换机的AC-DC电源模块前端。
   • 基站、光端机等户外通信设备的防雷保护初级。
3. 安防与楼宇自动化：
   • 监控摄像机、门禁控制器、消防报警主机的电源防浪涌。
4. 直流高压母线保护：
   • 在太阳能光伏系统中，用于保护直流侧汇流箱或逆变器输入端（例如，系统电压为200V-400V的直流阵列）。
   • 工业直流电源总线（如300V直流母线）的过压保护。

三、 经典应用电路设计实例

压敏电阻的核心应用是并联在被保护电路两端，作为初级或次级的浪涌能量吸收器。

1. 单相交流电源输入级保护（最典型应用）

电路图描述：

• 压敏电阻 RV1（14D221K） 直接并联在火线（L）和零线（N） 之间。
• 位置： 应位于输入保险丝（F1）或断路器之后，尽可能靠近电源入口端子。
• 协同保护： 通常与热保护型压敏电阻（TMOV，带温度保险丝） 或独立的温度保险丝串联使用，以防止压敏电阻因长期老化或持续过压而发热起火。
• 可选： 在L-PE（地）和N-PE之间也并联压敏电阻，形成共模保护，型号可选相同或略低的压敏电压（如14D181K）。

工作原理：

• 正常工作时： 市电220VAC（峰值311V）施加在RV1上。大部分时间内，瞬时电压低于其压敏电压（220V），RV1呈高阻态，漏电流微安级，不影响电路。
• 当L-N间出现浪涌时（如感应雷）： 浪涌电压瞬间超过RV1的阈值，其阻抗急剧下降，将数百甚至数千安培的浪涌电流从L-N线间旁路。同时，它将L-N间的电压箝位在Vc（例如400V）以下，保护后级的整流桥、滤波电容和开关管。

设计要点：

• 电压选择： 对于220VAC系统，压敏电压220V是标准选择。V1mA ≈ 2.2 ~ 2.5 * Vrms 是常用经验公式。
• 安全失效模式： 必须考虑失效时的安全性。单独使用压敏电阻有短路起火风险。强烈推荐串联一个温度保险丝（TF） 或直接使用TMOV。当压敏电阻过热时，保险丝熔断，将其从电路中永久断开，防止事故。
• 布局： 连接压敏电阻的PCB走线或引线要短而粗，以减小寄生电感，确保浪涌电流能快速通过。否则，导线电感会产生额外的感应电压（L*di/dt），抬高实际箝位水平。
• 配合其他保护器件：
  • 前级： 常配合气体放电管（GDT） 用于初级粗保护，承受更高能量的雷击。
  • 后级： 可配合TVS二极管（反应更快，箝位更精准）作为二级精细保护。

2. 直流电源母线保护

电路图描述：

• 将14D221K直接并联在直流电源的正极（+）和负极（-） 之间。
• 同样需要靠近端口，并考虑串联保险丝。

工作原理：

• 当直流母线上因负载切换、感性负载关断等原因产生过压尖峰时，压敏电阻动作，吸收能量，将母线电压限制在安全范围内。

设计要点：

• 直流系统的持续工作电压必须低于压敏电阻的最大直流工作电压（通常比交流Vrms值高）。
• 在直流系统中，压敏电阻的老化问题可能比交流系统中更需要注意。

3. 多级组合保护电路（如交流电源入口）

对于要求更高的设备（如户外设备、工业设备），常采用三级防护。

电路图描述：

1. 第一级（粗放保护）： 在总入口处使用气体放电管，跨接在L-PE、N-PE之间，用于泄放绝大部分的直击雷或强感应雷能量，将电压限制在数千伏。
2. 第二级（退耦与协调）： 通过退耦电感或电阻，与后级隔离，实现能量配合。
3. 第三级（精细保护）： 在设备板级电源入口处，使用压敏电阻（14D221K），可能再串联温度保险丝，作为第二级能量吸收和进一步箝位。
4. 第四级（尖端保护）： 在关键芯片（如DC-DC IC）的电源引脚处，并联TVS二极管，提供纳秒级的快速箝位。

四、 设计注意事项、局限性与选型要点

1. 响应时间相对较慢： 压敏电阻的响应时间为几十纳秒，比TVS二极管（皮秒级）慢，但比气体放电管（微秒级）快。适合应对能量大、上升沿相对较缓的浪涌（如感应雷）。
2. 固有寄生电容大： 14D221K的极间电容通常在几百pF到几千pF。绝对不能用于高频信号线（如USB、HDMI、RF），否则会严重衰减信号。它只适用于电源或低频线路。
3. 老化与寿命问题：
   • 压敏电阻会因多次小浪涌或长期处于过压边缘而性能衰退，表现为漏电流增加，压敏电压下降。
   • 单次承受超过其额定的大能量冲击后，可能会永久性损坏（开裂、短路）。
   • 定期检查或使用带状态指示的防雷模块很重要。
4. 箝位电压较高： 与TVS相比，压敏电阻的箝位比（Vc / V1mA）较高，残压相对较高。对于耐压值较低的现代半导体，有时需要后级再用TVS进行二次箝位。
5. 选型步骤总结：
   1. 确定电路的最大持续工作电压（AC rms 或 DC）： Vrms < MOV的最大持续工作电压。
   2. 确定压敏电压（V1mA）： 根据经验公式，对于AC 220V，选220V或相近值（如180V用于110V系统）。
   3. 确定所需的通流容量（In）和能量等级： 根据产品需要满足的浪涌测试标准（如IEC 61000-4-5， Level 4）和安装环境（雷暴日等级）选择芯片尺寸。14mm适用于大多数室内设备的Level 4（4kV/2kA）防护。
   4. 检查箝位电压（Vc）： 确保在最坏情况浪涌下，Vc仍低于被保护后端电路中最脆弱器件的最大耐受电压。
   5. 设计安全失效机制： 决定是否使用TMOV或外置温度保险丝。
   6. 考虑布局与协调： 规划其在防护电路中的位置，并可能与其他保护器件配合。

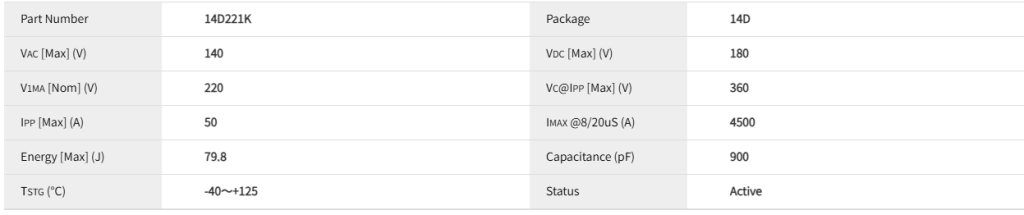

电性参数

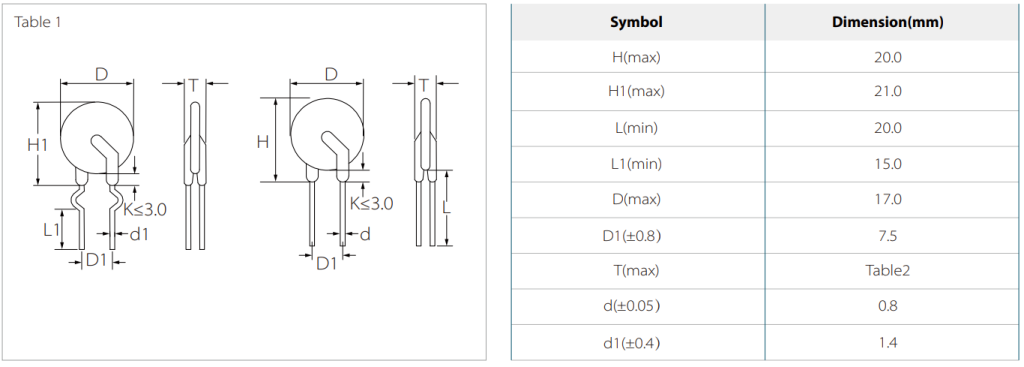

封装尺寸

数据手册

供货情况
14D221K应用领域电路设计及数据手册系列产品采用 14D 封装，每盒1,000个，如需了解产品详情，请访问https://semiwell.com/product-general-mov/14d221k/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
