14D241K 是一款 14mm 尺寸的金属氧化物压敏电阻（MOV），主要用于电路中的瞬态过压保护。当电路中出现浪涌电压时，它能以极快速度（<25ns）响应，将电压箝位在安全水平，保护后级敏感电路。
📝 核心参数（典型值）
🌍 主要应用领域
14D241K 适用于多种交/直流电路的保护：
- 电源输入保护：广泛应用于开关电源、适配器、UPS 等的交流/直流输入端，抵御雷击、电网波动等引起的浪涌。
- 工业与通信设备：用于工业自动化设备、变频器、PLC、继电器等，以及路由器、交换机、基站等通信设备的电源和信号线保护。
- 消费电子与家电：常用于电视、电脑、充电器等消费电子产品，以及空调、洗衣机、微波炉等家用电器的电机和控制板保护。
- 半导体保护：可用于保护晶体管、集成电路(IC)、可控硅等半导体器件，免受电压瞬变损坏。
💡 典型电路设计方案
在实际电路设计中，14D241K 的用法非常灵活，以下是几种常见方案。
方案一：基本电源输入端保护 (最常用)
这是最基础的应用，将压敏电阻并联在电源的火线(L)和零线(N)之间，或直流电源的正负极之间。
原理：正常工作时，压敏电阻呈高阻态，几乎不影响电路。当浪涌电压超过其动作阈值时，它迅速导通，将浪涌电流泄放到地，将电压箝位在395V的安全水平。
方案二：增强型多级保护 (更可靠)
对于高可靠性要求或严酷环境，通常采用多级保护策略。将14D241K作为初级粗保护，配合其他元件实现更精细的保护。
原理：保险丝在压敏电阻短路失效时提供最终保护。TVS二极管响应更快、箝位电压更低，可作为次级保护，实现优势互补。中间的滤波电感可减缓浪涌前沿，提升保护效果。
方案三：信号/数据线路保护
虽然14D241K电容较大（约830pF），不适合高频信号线，但可用于保护低频控制信号线，如PLC的I/O端口、继电器控制线等。通常将其并联在信号线与地之间。
🔧 设计选型指南
- 电压选择：确保其最大连续工作电压 (AC 150V / DC 200V) 高于电路的最高工作电压，并留有余量。工程上，交流电路常选用压敏电压为额定电压2.2～2.5倍的压敏电阻；直流电路常选用1.8～2倍的压敏电阻。
- 浪涌电流与能量：根据可能遇到的浪涌等级（参考IEC 61000-4-5标准）选择。14D241K的4.5kA浪涌电流和63J能量耐量适用于大部分中低功率场景。
- 箝位电压：确保395V的箝位电压低于被保护电路内元器件的最高耐受电压。
- 失效模式：压敏电阻是耗材，多次浪涌后可能性能下降或短路失效。建议串联保险丝，以防其短路导致事故。
⚠️ 注意事项
- 电容影响：约830pF的电容可能影响高频信号或造成漏电，不适用于高频信号线路保护。
- 工作温度：确保工作环境温度在 -40°C 至 +85°C 范围内。
- 布局布线：应尽量靠近被保护电路的输入端或需要保护的敏感器件放置，缩短引线长度，以发挥最佳保护效果。
- 散热与防护：不应靠近发热或可燃元器件安装，最好有大于3mm的间隙。应避免在高温高湿、沙尘、盐露及有害气体条件下工作。

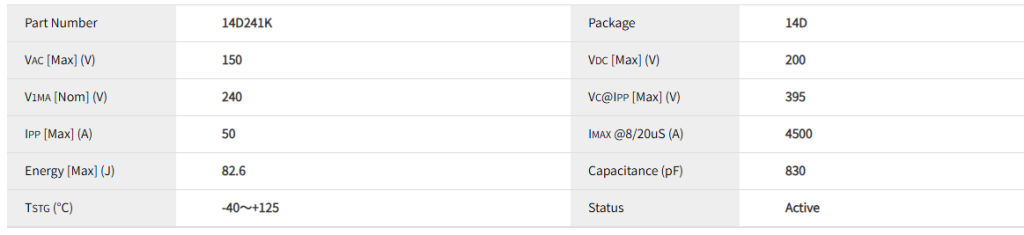

电性参数

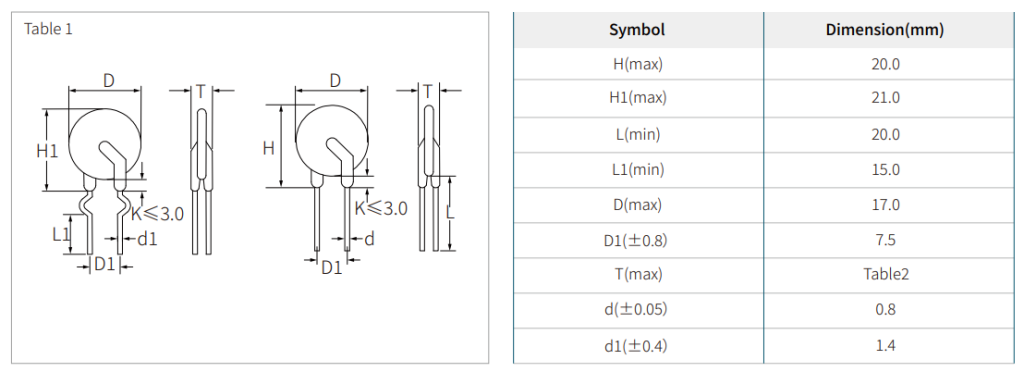

封装尺寸
数据手册
供货情况
14D241K系列产品采用 14D 封装，每盒500个，如需了解产品详情，请访问https://semiwell.com/product-general-mov/14d241k/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
关于Semiwell
矽门微Semiwell拥有过电压保护器件系列产品的完善产品阵容。公司凭借其在半导体领域的技术和终端产品的应用背景，为电子、汽车和工业市场上的客户提供服务。如果您有技术问题，请按以下方式联系技术支持团队；邮箱：sales06@semiwell.com； 免费技术支持热线：86-21-5484-1002；如需了解更多信息，请访问矽门微Semiwell官方网站：https://semiwell.com
