14D330K是一款低压直插式压敏电阻，因其33V的压敏电压和1000A的峰值浪涌电流能力，非常适合用在低压直流电路中吸收浪涌能量。它的响应时间小于25纳秒，可以迅速钳位过电压。
以下是它的核心参数与应用要点：
| 参数 | 典型值 | 说明 |
|---|---|---|
| 型号 | 14D330K | 14D代表直径14mm，330K代表压敏电压33V (±10%) |
| 工作电压 | AC 20V / DC 26V | 在此电压下可正常工作，超出后开始导通 |
| 压敏电压 | 33V | 1mA电流下的测试电压 |
| 钳位电压 | 65V | 承受最大浪涌电流时，两端限制的峰值电压 |
| 峰值浪涌电流 | 1000A (8/20µs) | 可承受的最大瞬态电流 |
| 能量耐量 | 7.5J (10/1000µs) | 可吸收的最大浪涌能量 |
| 响应时间 | < 25 ns | 对浪涌的响应速度极快 |
| 静态电容 | 约 8640pF | 典型值，高频信号线路设计时需注意 |
🛡️ 主要应用领域
14D330K适用于低压直流场景的过压保护，常见应用包括：
- 汽车电子：保护直流12V或24V汽车电源总线上的电子控制单元（ECU）、传感器等设备，应对抛负载等瞬态冲击。
- 低压电源：用于直流48V以下的开关电源输入前端，抑制电源开关时产生的浪涌。
- 半导体保护：并联在功率MOSFET、IGBT等敏感器件两端，防止栅极过压击穿。
- 继电器与电磁阀：与感性负载并联，吸收关断瞬间产生的反电动势，保护驱动电路和开关触点。
- 消费电子与通信设备：用于安全插座、机顶盒、电话机等设备的电源入口，防止雷击或线路感应造成的损坏。
⚙️ 典型应用方案
- 电源输入端的浪涌保护
这是最常见的用法，将14D330K直接并联在需要保护的电源正负极之间。正常工作时它呈高阻态，不影响电路；一旦出现浪涌，它会迅速导通，将电压钳位在安全水平。在要求较高的设计中，常与浪涌放电管（GDT）串联使用，以降低压敏电阻的长期老化速度。 - 感性负载的关断保护
用于继电器、电磁阀等感性负载时，将压敏电阻与负载并联。当开关断开产生反电动势时，压敏电阻导通吸收能量，从而保护开关触点不被电弧损坏。 - 组合保护方案
为提升保护等级，可构建复合电路：
💡 设计注意事项
- 电压选择：确保其AC/DC工作电压始终高于电路的最大工作电压。对于12V车载系统（正常最高约14V）或24V车载系统（正常最高约28V），该元件是合适的选择。
- 失效模式：MOV属于耗损型器件，在承受多次大浪涌后会逐渐老化。失效模式多为短路，这可能导致过热甚至起火，因此建议在交流电源输入等高风险场合配合热保护型压敏电阻（TMOV）或保险丝使用。
- 高频信号影响：其纳法级（nF）的静态电容较大，不建议直接并联在USB、以太网等高速信号线上，否则会严重衰减信号质量。

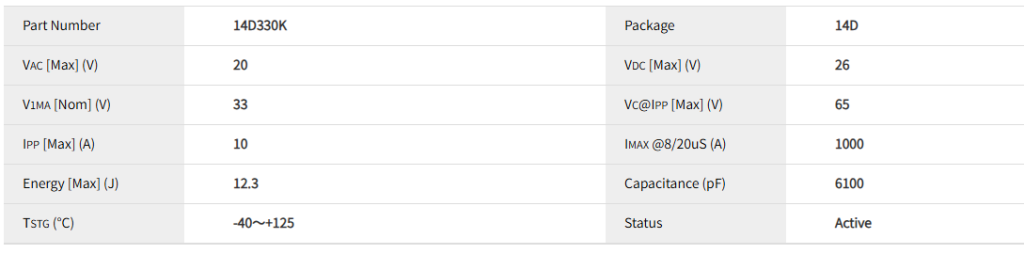

电性参数

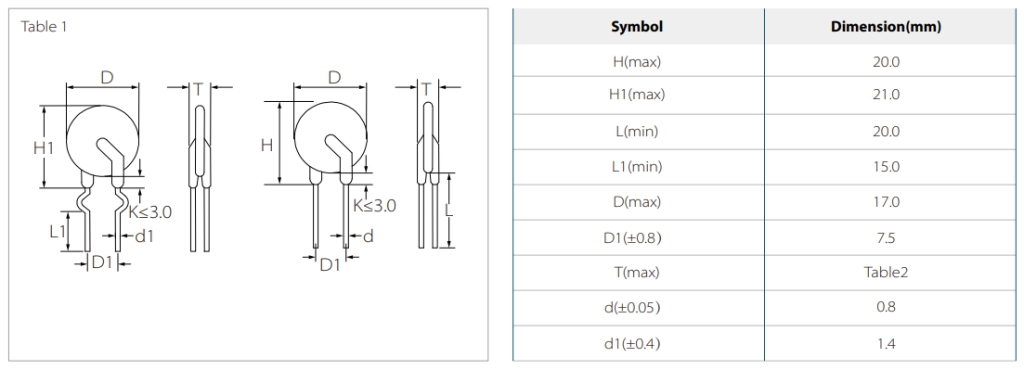

封装尺寸
数据手册
供货情况
14D330K系列产品采用14D封装，每包500个，如需了解产品详情，请访问https://semiwell.com/product-general-mov/14d330k/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
