马达驱动保护之压敏电阻14D561KJ的电路保护方案及数据手册

💡保护原理与电源保护既有相通之处，更有针对性的设计考量。核心区别在于：马达自身就是巨大的感性负载。在启动、停止或调速时，它会产生很高的反电动势和操作过电压（开关瞬变），这对压敏电阻的能量吸收能力提出了更严苛的要求。

14D561KJ通常被用在以下与马达相关的保护位置：

马达驱动电路输出端：直接并联在马达的两个端子（或线圈两端），用于吸收马达启停、换向时产生的反向感应电动势尖峰，保护驱动管（如MOSFET、IGBT、继电器触点）。
马达电源输入端：在马达的交流电源入口处，与保险丝配合，抵御来自电网的雷击浪涌。
通用继电器/接触器线圈保护：在控制马达的继电器或接触器线圈两端并联，防止线圈断电时产生的高压击穿驱动电路。

下图展示了一个典型的交流马达驱动电路保护方案，压敏电阻被放置在关键位置：

这个方案包含两个关键的保护点：

MOV1（电源入口侧）：与之前介绍的电源保护方案相同，用于抵御来自电网的外部浪涌（如雷击）。
MOV2（马达线圈侧）：这是马达保护的核心。它直接与马达线圈并联。当功率开关管关断、马达断电瞬间，线圈产生的反向高压会瞬间被MOV2钳位吸收，从而保护开关管不被击穿。

针对马达应用，你需要特别关注以下几个设计要点：

能量耐量匹配：马达产生的反电动势能量，通常比电源线上的普通浪涌更“持久”。务必确认你的马达停转或换向时产生的感应能量（单位：焦耳J），并确保所选压敏电阻的能量吸收能力（14D561KJ约185J）有充足余量。对于大功率马达，可能需要更大尺寸（如20D系列）的型号。
安装位置与布线：
- 越近越好：MOV2必须尽可能靠近马达线圈或功率开关管安装，缩短引线长度以降低寄生电感，确保保护效果。
- 避开热源：压敏电阻工作时会发热，应远离马达本体、散热片等高温区域。
可靠性配合（与保险丝的协同）：
- 这是最容易被忽略的一点。压敏电阻在承受超量程浪涌后，可能会短路失效。如果持续短路电流无法熔断前端的保险丝，会导致压敏电阻起火。
- 解决方案：在压敏电阻前端串联一个温度保险丝，或者使用热保护型压敏电阻（TMOV）。这样，当压敏电阻因过载而异常发热时，温度保险丝会熔断，彻底切断电路，实现安全保护。

应用场景	主要保护对象	放置位置	核心考量
电源输入保护	整流桥、滤波电容、控制芯片	电源L/N输入端	与保险丝配合，防雷击、电网波动
马达线圈保护	功率开关管、继电器触点	马达线圈两端或驱动输出端	吸收反向感应电动势，防止开关管过压击穿

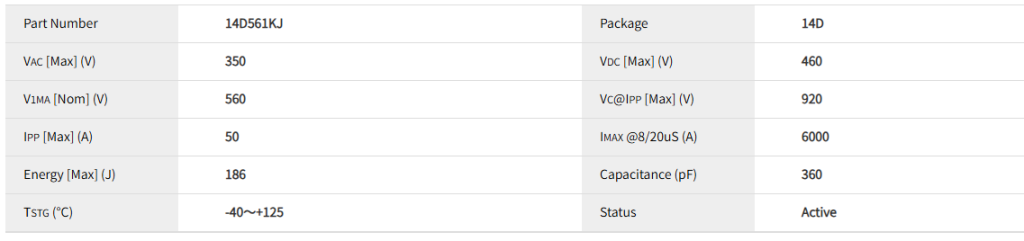

电性参数

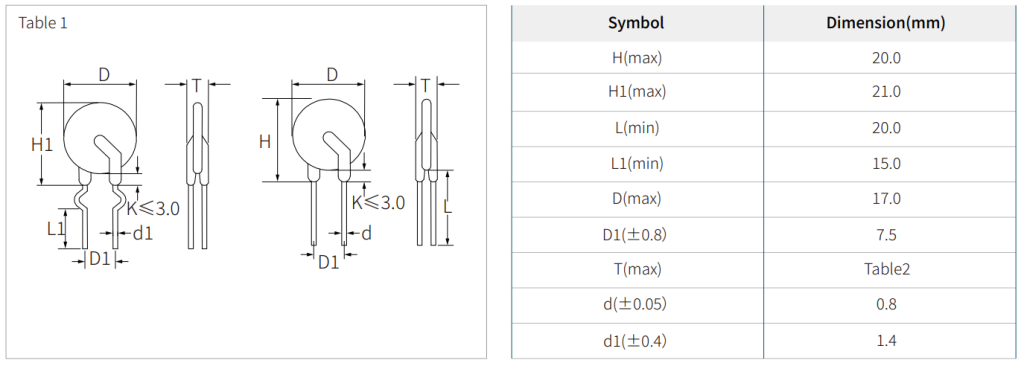

封装尺寸
