14D751KJ压敏电阻应用领域电路保护方案及数据手册

14D751KJ 是一款高性能的径向引线型压敏电阻（MOV），凭借其高达 6kA (8/20µs) 的峰值浪涌电流承受能力和快速的响应特性，主要用于在电源输入端和各类电子设备中抑制雷击、开关操作等引起的瞬态过电压，保护后端敏感电路。

🔍 核心性能参数

根据技术手册，14D751KJ 的关键指标如下，其中 750V 的压敏电压使其特别适用于 380V 工业系统或对耐压要求较高的 220V 系统：

🛡️ 主要应用领域

• 工业与电源系统：适用于工业设备开关电源、变频器输入级和大功率电源的雷击浪涌保护。在 380V 工业控制系统中，若火线与零线间电压峰值超 600V，该型号能提供安全余量。
• 家电与电气设备：常用于空调、冰箱等大家电的电路板，以及继电器、电磁阀等感性负载的浪涌吸收，以延长触点寿命。
• 通信与安防：可用于室外通信设备和安防系统的电源入口，防护间接雷击干扰。

📝 经典保护方案

在不同应用场景中，设计方案有所不同：

1. 差模保护 (L-N)：直接将压敏电阻并联在 L（火线）与 N（零线）之间，用于吸收线间浪涌。
2. 共模保护 (L/N-PE)：在 L/N 线对大地 (PE) 之间使用。由于涉及安全，建议压敏电阻串联气体放电管 (GDT) 使用：

   优点：GDT 可隔离压敏电阻的漏电流，延缓其老化，即使压敏电阻短路失效，也能切断回路，防止设备起火。

⚠️ 关键选型与设计要点

• 电压确认：用于 AC 380V 系统或对耐压要求高的 AC 220V 场景。若在标准 220V 电路使用，通常选 471K (470V) 即可，电压过高可能导致残压太高，保护效果不佳。
• 热保护：高能量冲击可能使压敏电阻短路起火。建议选用带热保护功能的压敏电阻 (TMOV)，或串联保险丝并紧贴安装热熔断体。
• 布局：应尽量靠近被保护的设备端口放置，并缩短接地路径以降低残压影响。
• 老化和寿命：长期过压会加速老化，表现为漏电流增大。若工作环境电压波动大，建议预留足够电压余量。

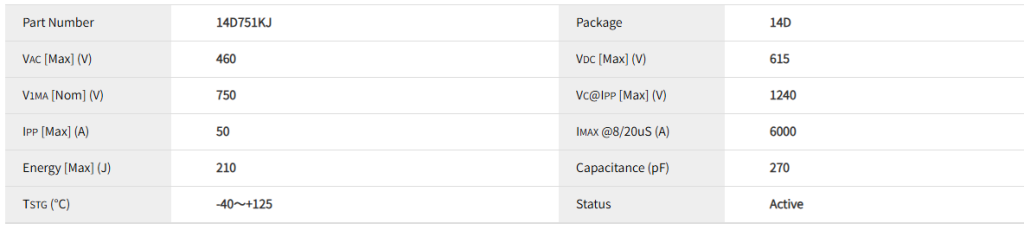

电性参数

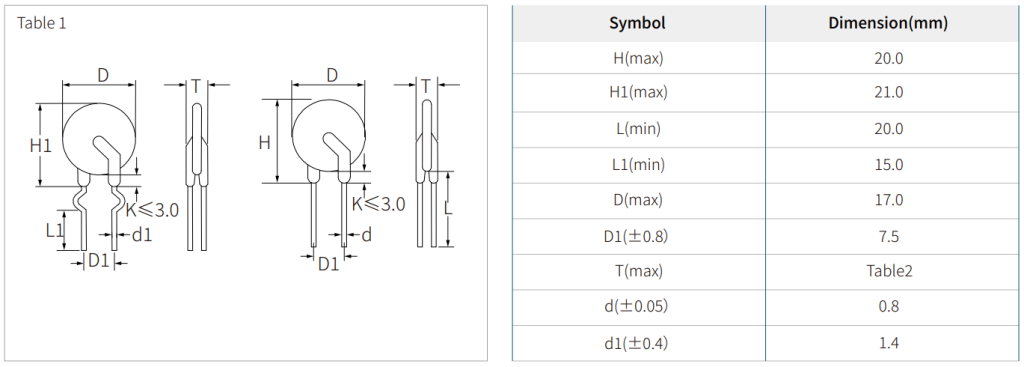

封装尺寸

数据手册

供货情况
14D751KJ系列产品采用 14D 封装，每卷500个，如需了解产品详情，请访问https://semiwell.com/product-general-mov/14d751kj/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
