- 14D：芯片直径为14mm，代表其能承受较大的瞬态能量（约110J-150J）。
- 820：标称电压为82V（有效值），其直流击穿电压约为103V - 136V。
- K：误差为±10%。
核心特性总结：这是一款中高能量、中等电压的压敏电阻，非常适合用于交流220V/240V系统的浪涌保护（因82V RMS * √2 ≈ 116V峰值，接近设备工作峰值电压，能提供可靠保护而不易误动作）。
一、主要应用领域
基于其电压和能量参数，14D820K 主要应用于以下领域：
- 家用电器与消费电子（220V/240V AC区域）：
- 空调、冰箱、洗衣机：保护主控板、压缩机驱动电路免受电网开关浪涌、感应雷击等过压冲击。
- 电视机、音响、电脑电源（AC输入端）：作为初级EMI滤波和浪涌保护的一部分。
- 电磁炉、微波炉：保护功率控制和微处理器电路。
- 工业控制与自动化设备：
- PLC、伺服驱动器、变频器的交流输入侧：抑制工业环境中的频繁操作过电压。
- 开关电源（SMPS）：尤其适用于200W-500W功率范围的开关电源初级侧保护。
- 电源插座/排插：作为集成式浪涌保护器件。
- 通信与网络设备：
- 路由器、交换机、光猫的电源适配器内部。
- 基站用AC/DC电源模块。
- 新能源领域：
- 光伏逆变器的交流输出侧（并网前级）。
- 充电桩（交流充电桩）的电源管理模块。
- 安防与照明系统：
- LED驱动电源：保护恒流源芯片。
- 安防摄像机的电源端口。
二、典型应用电路设计方案
方案1：交流电源输入端经典保护电路（最常用）
此方案用于单相220V AC设备入口，提供差模保护。
设计要点：
- 位置：紧贴电源入口，在保险丝之后。
- 保险丝（F）：必须串联快速熔断型保险丝，规格需根据设备工作电流和浪涌等级选择（例如3.15A/250V）。当压敏电阻失效（短路）时，保险丝迅速熔断，防止起火。
- 协同保护：可与 NTC热敏电阻（抑制开机浪涌电流）和 气体放电管（GDT）（泄放更大能量，如雷电）组成多级保护。
- PCB布局：引脚引线尽量短而粗，减少寄生电感，确保响应速度快。
方案2：开关电源初级侧保护电路
集成在EMI滤波电路中。
设计要点：
- 通常位于整流桥之前，与X电容、共模电感构成滤波和保护网络。
- 需注意压敏电阻的静态功耗，虽然很小，但对极端低功耗设计可能有影响。
方案3：作为元件级保护的并联应用
用于保护电路板上的特定敏感或昂贵模块。
- 应用点：并联在继电器、接触器线圈两端，吸收线圈断开时产生的反电动势。
- 应用点：并联在小型变压器初级或次级，抑制感应浪涌。
- 连接：直接并联在被保护器件的电源引脚或线圈两端。
三、选型与设计验证要点
- 电压匹配验证：
- 能量与电流能力评估：
- 14D芯片能承受的标准8/20μs脉冲电流约为4.5kA（一次）。
- 在设计时，需要预估设备可能遇到的浪涌测试等级（如IEC 61000-4-5）。若要求承受6kA以上的浪涌，则需选择更大尺寸（如20D）的压敏电阻或采用多级保护（前级用GDT）。
- 失效模式与安规考虑：
- 失效模式：压敏电阻失效后通常呈短路状态。必须有可靠的保险丝作为后备保护。
- 安全间距：PCB上压敏电阻两引脚间，以及与其他低压部件的距离，需满足加强绝缘或基本绝缘要求，以防高压爬电。
- 热管理：在频繁遭受浪涌或长期工作于较高电压的环境下，压敏电阻会有温升。布局时应远离热敏元件，并保持通风。
- 寿命与可靠性：
- 在额定能量下，通常可承受几十次至上百次冲击。
- 若环境恶劣（如雷击多发区），建议增加压敏电阻失效指示电路（如并联一个与保险丝串联的指示灯），或使用热脱扣型压敏电阻。

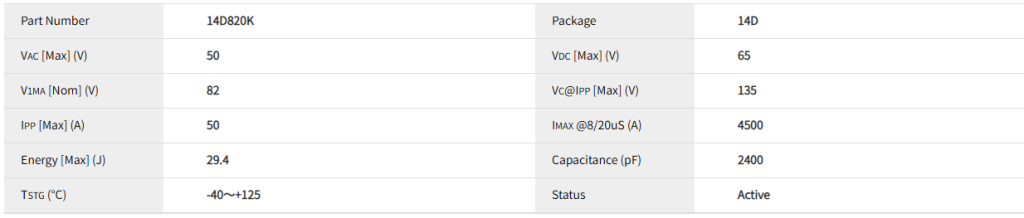

电性参数
封装尺寸
数据手册
供货情况
14D820K应用领域电路设计及数据手册系列产品采用 14D 封装，每盒1,000个，如需了解产品详情，请访问https://semiwell.com/product-general-mov/14d820k/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
