15KPA33CA 是一款专为保护敏感电子设备免受雷击、电感负载开关等引起的瞬态电压冲击而设计的大功率双向 TVS 二极管。
其核心参数如下表所示：
核心应用领域
凭借其高达15000W的峰值脉冲功率，该器件在多个关键领域有重要应用：
- 电源与电力系统：保护交流/直流电源的输入端，抵御电网波动和雷击引入的浪涌。
- 工业及通信设备：确保PLC等工业控制系统数据接口的可靠运行，为电信基站、交换设备的电源总线抵御雷击浪涌，为有线网络端口防范静电和过电压。
- 汽车电子：保护油电/电动车（HEV/EV）主逆变器等高压动力系统，并为电机驱动、继电器线圈提供反电动势（Back-EMF）吸收。
- 消费电子与计算设备：保护高清电视、计算机等设备的电源入口和敏感数据I/O接口。
电路设计关键要点
1. 基本连接规则
该器件应直接并联在需要保护的电源线或信号线之间。在电路设计中，放置位置越靠近输入端，保护效果越好，PCB走线也应尽量短而宽，以减小寄生电感。
2. 关键参数选择
- 反向截止电压 (VRWMVRWM)：选择TVS管的 VRWMVRWM 必须大于或等于被保护电路的最高正常工作电压。
- 钳位电压 (VCVC)：器件的 VCVC 必须小于被保护电路所能承受的最大安全电压，以确保电路安全。
- 峰值脉冲功率 (PPPPPP)：评估实际应用中可能出现的最大瞬态能量，并选择 PPPPPP 足够大的器件。在实际应用中，还应根据脉冲波形（如 8/20μs）和时间，通过查阅数据手册的功率降额曲线进行核算。
3. 失效保护与并联应用
- 失效模式：该器件的主要失效模式是 短路。当遭受远超其承受能力的持续过压时，设计上需要考虑这一点，例如前端增加保险丝或PTC热敏电阻。
- 并联扩容：可以通过将多只15KPA33CA并联来提高总体浪涌承受能力，且双向特性保证了无论浪涌方向如何，都能提供相同保护。
4. 布局布线
尽量缩短连接线长度，并避免与其他发热元件过近。对于大电流路径，应使用足够宽的铜箔或覆铜区。
5. 选型与替代
如果需要寻找替代型号或进行降本设计，Littelfuse 是常见的主要原厂品牌。此外，市场上也存在其他可兼容的品牌，如雷卯的 15KP30CA 可作为降本替代参考。
6. 热设计
在持续浪涌环境下，需要考虑热量的积累与耗散。必要时可使用散热片或强制风冷。

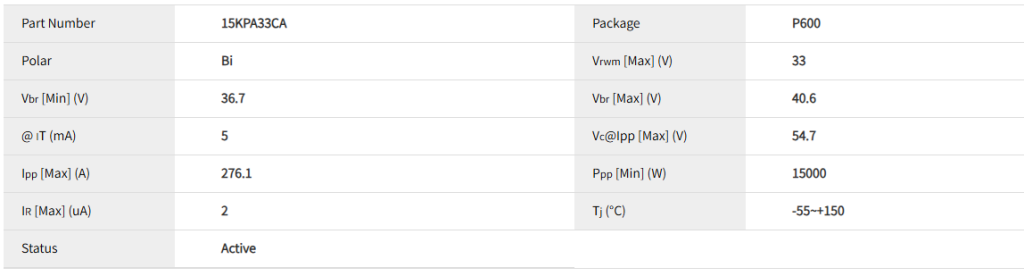

电性参数

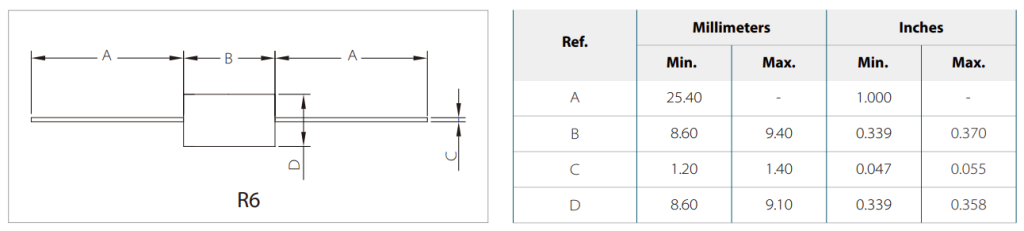

封装尺寸
数据手册
供货情况
15KPA33CA系列产品采用 P600 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/15kpa33ca/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
关于Semiwell
矽门微Semiwell拥有过电压保护器件系列产品的完善产品阵容。公司凭借其在半导体领域的技术和终端产品的应用背景，为电子、汽车和工业市场上的客户提供服务。如果您有技术问题，请按以下方式联系技术支持团队；邮箱：sales06@semiwell.com； 免费技术支持热线：86-21-5484-1002；如需了解更多信息，请访问矽门微Semiwell官方网站：https://semiwell.com
