1KSMB18CA双向贴片TVS二极管产品参数及其应用

关键特性
强大的浪涌吸收能力：在10/1000μs波形下，峰值脉冲功率可达1000W（1kW）。

极快响应时间：响应速度为亚纳秒级（ps级），能有效防护静电、感性负载切换等瞬态过压。

双向保护：可同时抑制正、负两个方向的瞬态过压，适用于交流线路或极性不定的信号线。

低漏电流：在正常工作电压下漏电流小于1μA，几乎无功耗，不影响系统稳定性。

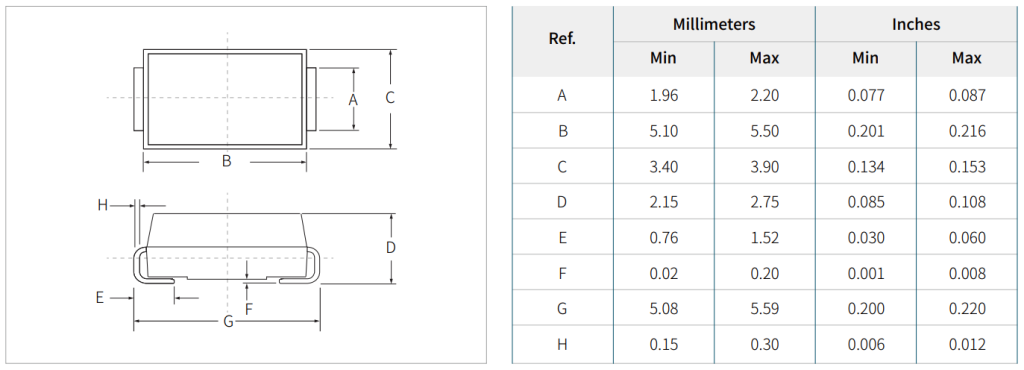

表面贴装设计：SMB封装适合自动化贴片生产，节省电路板空间。

玻璃钝化芯片结：提供更可靠的保护。

典型应用场景
这款TVS二极管适用于多种电子设备的电路保护：

电源接口保护：工作电压为12V或15V的直流电源总线（如汽车电子、工业电源）的防浪涌/防雷击保护。

通信接口保护：如RS-485、CAN总线等抗过压能力较弱的通信端口。

I/O接口与VCC总线保护：防止热插拔、浪涌造成的芯片损伤。

工业和电信设备：工业和电信应用中的易损电路保护。

消费电子与计算机：计算机、消费电子产品的接口和电源保护。

汽车电子：混合动力/电动汽车（HEV/EV）的动力系统等应用。

选型与使用注意事项
工作电压匹配：被保护电路的最大稳态工作电压必须 ≤ VRWM（15.3V），并留有一定余量。

钳位电压确认：确保最大钳位电压VC（25.5V）低于被保护器件能承受的最大耐压。

功率等级选择：1kW属于中等功率等级，适用于常见的电源端口防雷和浪涌抑制。

单向 vs 双向选择：
