电性参数表
| 参数 | 符号 | 值 | 条件/说明 |
|---|---|---|---|
| 封装 | - | SMB (DO-214AA) | 表面贴装 |
| 峰值脉冲功率 | Pppm | 600W | 10/1000μs 波形 |
| 击穿电压（最小） | VBR(min) | 20.0V | IBR = 1mA |
| 击穿电压（典型） | VBR(typ) | 21.2V | IBR = 1mA |
| 击穿电压（最大） | VBR(max) | 22.5V | IBR = 1mA |
| 钳位电压 | VC | 32.4V（最大） | IPP = 18.5A |
| 反向断态电压 | VRWM | 18.0V | 工作电压 |
| 最大反向漏电流 | IR | 5.0μA | V = VRWM (18V) |
| 峰值脉冲电流 | IPP | 18.5A | 对应钳位电压VC |
| 极性 | - | 双向 | 适用于AC或正负浪涌 |
参数详解与应用说明
- 型号解析
- 1KSMB： 代表“单向”系列的封装代码，但后缀 CA 表示这是一个双向器件。A系列是单向，CA系列是双向。
- 18： 代表其反向断态电压（VRWM）为 18V。这是您选择时最重要的参考电压，应略高于被保护电路的正常工作电压。
- CA： 表示双向，意味着它可以对正、负两个方向的瞬态过压都进行钳位保护。
- 关键特性
- 钳位能力： 当承受一个峰值电流为 18.5A（600W功率下的典型值）的瞬态浪涌时，它能将电压钳制在最高 32.4V 以内，从而保护后级精密的IC。
- 保护原理： 在正常工作电压（≤18V）下，它呈现高阻态。当两端电压超过其击穿电压（约20-22.5V）时，它会迅速（纳秒级）变为低阻态，将浪涌能量泄放，并将电压钳在安全水平。
- 典型应用场景
- 工作电压为 12V 或 15V 的直流电源线（如汽车电子、工业电源）的防浪涌/防雷击保护。
- 交流信号线或数据线的ESD保护和浪涌保护。
- 适用于 IEC 61000-4-2 (ESD)、IEC 61000-4-4 (EFT) 和 IEC 61000-4-5 (Surge) 等标准测试的防护设计。
选型注意事项
- 工作电压匹配： 被保护电路的最大稳态工作电压 必须小于或等于 VRWM (18V)，并留有一定余量。
- 钳位电压： 确保最大钳位电压 VC (32.4V) 低于被保护器件能承受的最大耐压。
- 功率选择： 600W是中功率等级，适用于常见的电源端口防雷和浪涌抑制。对于更严酷的环境（如初级侧），可能需要更高功率（如1.5KE、5KP系列）的TVS。
- 单向 vs. 双向：
- 如果保护直流电路且确定只有正极性浪涌，可选单向 1KSMB18A。
- 如果不确定浪涌极性、或保护交流线路、或用于差分信号线，应选择双向 1KSMB18CA。
总结：1KSMB18CA 是一款 18V工作电压、600W功率的双向TVS二极管，是电源和信号端口瞬态保护的常用且可靠的选择。

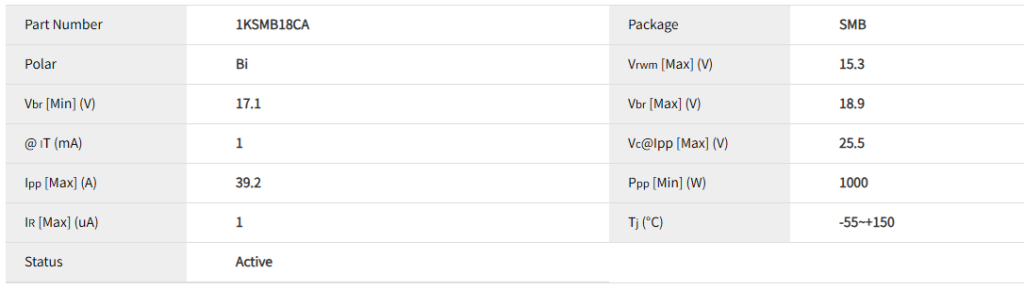

电性参数

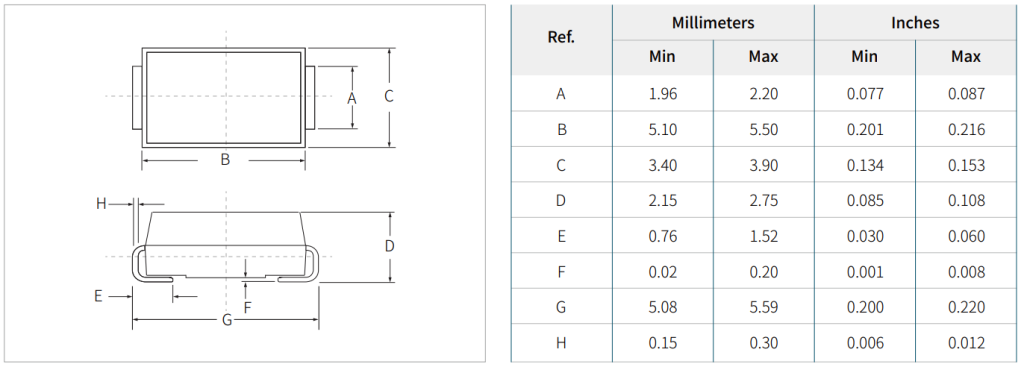

封装尺寸
数据手册
供货情况
1KSMB18CA应用领域电路设计及数据手册系列产品采用 DO-214AA(SMB) 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/1ksmb18ca/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
