20D511KJ 压敏电阻是一款直径为20mm、压敏电压为510V的插件式电路保护元件，主要用于吸收电路中的过电压和浪涌，保护后续的敏感器件。下面我为你梳理了它的核心参数、典型应用领域和一些电路设计要点。
📊 核心参数速览
这个型号的命名规则包含了它的关键特性：
结合多个品牌的数据，其主要电气参数如下：
💡 典型应用领域
凭借其较高的电压和通流能力，20D511KJ主要应用于需要防雷和抑制操作过电压的工业及消费电子领域：
- 工业设备：广泛应用于电焊机、空压机、继电器、电磁阀等工业电气设备中，用于吸收设备启停时产生的操作过电压和浪涌 。
- 电源系统：作为电源供应器、电源系统、漏电开关的输入级保护，抵御来自电网的雷击或开关尖峰干扰 。
- 家用电器：用于白色家电（如冰箱、空调）等设备的控制板中，提升产品的浪涌抗扰度 。
- 通信与安防：可用于电话交换机、通信设备的防雷保护，以及安防系统的电源口浪涌抑制 。
✍️ 电路设计要点
在电路中使用20D511KJ时，有几个关键点需要注意：
- 安装位置：通常并联在被保护电路的电源输入端（L-N 或 L/N-PE），并尽量靠近需要保护的器件，同时确保引线短而粗，以降低引线电感带来的附加残压 。
- 失效模式：压敏电阻长期承受浪涌冲击后可能会击穿短路。为安全起见，建议在压敏电阻前端串联一个热保护器件（如热保险丝），或者选用内置热保护的压敏电阻，以防止其短路后引发火灾 。
- 参数降额：在设计时，对于长期稳定性和可靠性要求较高的场合，建议实际工作电压（AC）不要超过其最大允许值的 80%-85%（即不要超过270V-280V AC），以降低其老化速度 。

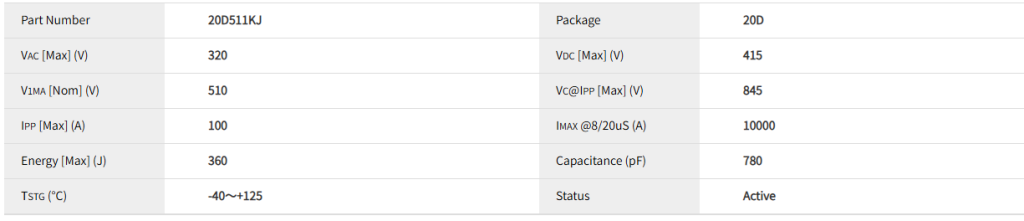

电性参数

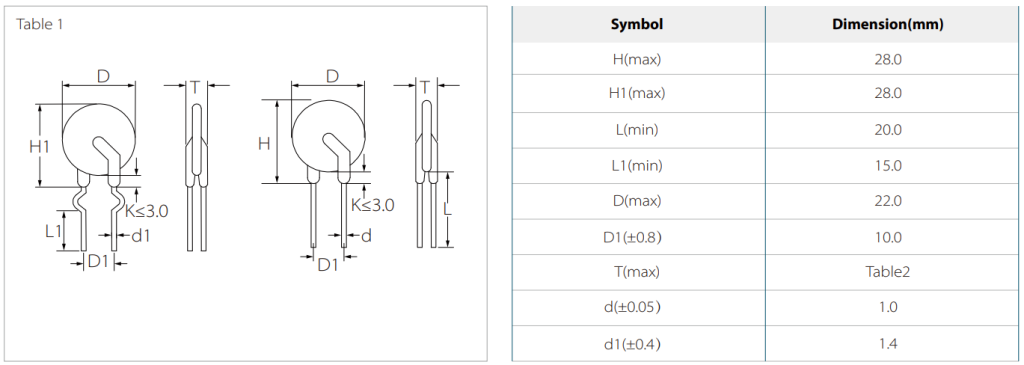

封装尺寸
数据手册
供货情况
20D511KJ系列产品采用20D封装，每盒250个，如需了解产品详情，请访问https://semiwell.com/product-general-mov/20d511kj/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
关于Semiwell
矽门微Semiwell拥有过电压保护器件系列产品的完善产品阵容。公司凭借其在半导体领域的技术和终端产品的应用背景，为电子、汽车和工业市场上的客户提供服务。如果您有技术问题，请按以下方式联系技术支持团队；邮箱：sales06@semiwell.com； 免费技术支持热线：86-21-5484-1002；如需了解更多信息，请访问矽门微Semiwell官方网站：https://semiwell.com
