20D751KJ压敏电阻应用领域电路保护方案及数据手册

20D751KJ是一款高性能径向引线金属氧化物压敏电阻（MOV），凭借其750V的压敏电压和最高10kA（8/20µs）的峰值浪涌电流承受能力，主要用于交流电源入口及低压直流系统的过电压与浪涌保护。该器件响应时间小于25纳秒，能有效钳位瞬态过压，防止电路损坏。

基于其核心参数，以下是针对不同场景的典型电路保护应用方案：

这是20D751KJ最核心和最常见的应用领域，主要用于抑制来自电网的浪涌。

交流电源入口端：在开关电源、UPS不间断电源、变频器的电源输入端口，将20D751KJ并联在L-N（火线-零线）或L-PE/N-PE（火线-地线/零线-地线）之间。它能吸收雷击感应过电压、电网切换瞬变等，保护后级的整流桥、开关管等元件。对于更高要求的场合，可配合气体放电管（GDT）使用，以延长MOV自身寿命。
工业电子与电器：适用于工业设备、电子式家电（如冰箱、空调控制板）、石油天然气设备等，防止因电机启停或感性负载切换引起的电压尖峰损坏控制电路。

利用其低钳位电压和低电容特性，用于敏感器件的精确保护。

半导体器件保护：并联在晶体管、二极管、IC、可控硅（Thyristor/Triac）的两端。当电路中出现异常过压时，压敏电阻迅速导通，将电压钳位在安全范围内，避免昂贵的半导体芯片发生击穿损坏。
数字/开关电路：对于开关电源、数字逻辑电路，需注意其电容值。20D751KJ的电容值约为530pF，在工频或低频信号电路中可直接使用；若用于高频信号线路，需评估其对信号完整性的影响。

用于吸收电感器件断电时产生的反向电动势（反电动势）。

安防系统：用于监控摄像头、门禁控制器的电源接口，防止因雷击或长距离供电线路引入的浪涌。
通讯设备：虽然其电容值为nF级（如前所述约530pF），不适合直接用于高速数据端口（如以太网、RS485），但常用于通讯设备的直流电源输入端口进行初级防护。

在应用20D751KJ进行方案设计时，建议关注以下要点：

电气特性确认：
- 压敏电压：该型号标称值为750V（通常在675V-825V之间）。
- 通流能力：最大峰值浪涌电流可达10kA（8/20μs波形），适合中等强度的浪涌防护场景。
- 工作温度：工作温度范围为 -55℃ 至 +85℃，在此范围内性能稳定。存储温度上限可达125℃。
失效保护：MOV属于易损件，承受多次或过大浪涌后可能会失效（短路或开路）。在设计安全关键电路（如电源板）时，建议串联热保险丝或选用自带热保护功能的集成式压敏电阻（TMOV），以防止压敏电阻短路起火。
并联扩容：如果需要承受超过10kA的浪涌电流（例如10/350μs波形雷击），可以考虑将多个20D751KJ并联使用，或选用更大尺寸（如32mm）的压敏电阻。

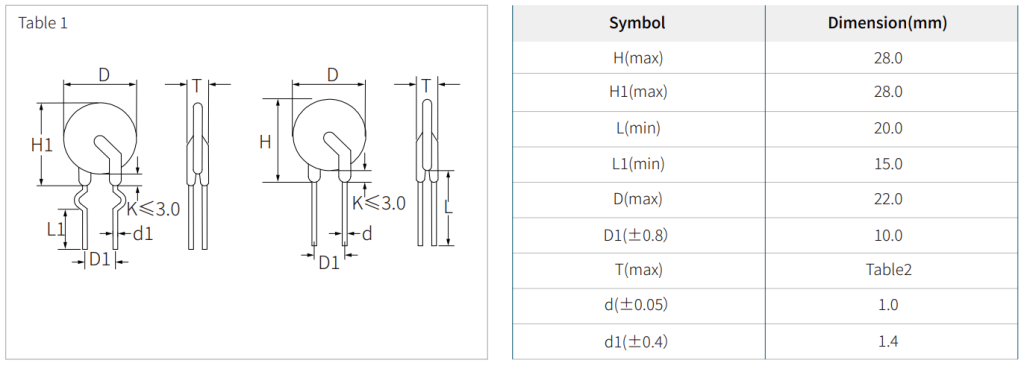

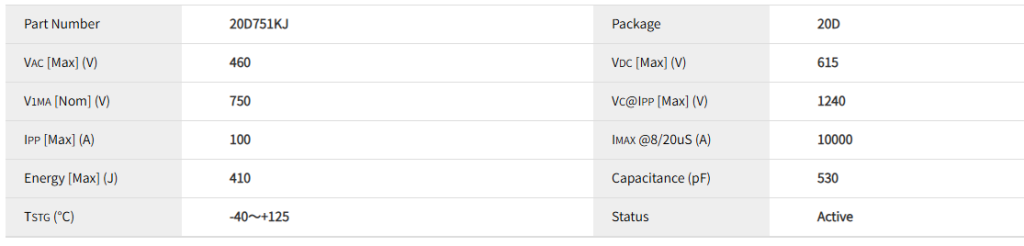

电性参数
