20D821KJ压敏电阻电路设计应用领域及数据手册

20：表示芯片的直径为20mm。直径越大，通常能吸收的瞬时能量（焦耳）越大，耐浪涌电流能力越强。
D：代表圆形片状（Disc）。
821：这是最关键的部分。表示压敏电压值。
- “82” 代表有效数字82。
- “1” 代表乘以10的1次方。
- 因此，压敏电压 = 82 × 10¹ = 820V。这里的电压是指在1mA直流电流下测得的标称电压（V1mA）。
K：代表误差等级为±10%，即压敏电压值在820V的±10%范围内（约738V ~ 902V）。
J：代表静电容量误差为±5%（这个参数在高频电路或信号线路中比较重要）。

简单总结：20D821KJ 就是一个直径为20mm，标称压敏电压为820V的压敏电阻。

核心功能：钳位过电压，吸收浪涌能量。
当电路两端电压低于820V时，它呈现高阻态，相当于断路，不影响电路工作。当有浪涌电压（如雷击、感性负载切换）侵入并超过其钳位电压时，它会在纳秒级时间内变为低阻态，将过电压的能量泄放掉，从而保护后端的精密器件。

设计要点：

电压选择：压敏电压值必须高于线路的正常工作峰值电压。
- 对于220VAC系统，其峰值电压约为220×√2 ≈ 311V，还要考虑波动（如+20%），可能达到370V以上。选择820V的压敏电阻提供了足够的安全裕量，确保在正常电压下不会误动作。
- 通常经验公式：对于交流电，V1mA ≥ (2.2 ~ 2.5) × Vrms（有效值）。
并联使用：通常并联在需要保护的电路前端（火线L和零线N之间），或电源对大地之间。
搭配其他保护器件：
- 与气体放电管（GDT）配合：构成二级保护。GDT通流能力更大，但响应慢；MOV响应快。两者结合用于通信基站、电源入口等防雷。
- 与热敏保险丝或温度保险丝串联：防止压敏电阻在长期过压或劣化后因漏电流增大而过热起火，提升安全性。
- 与保险丝串联：防止短路时引发更大事故。
布局要点：引线应尽量短、粗、直，以降低寄生电感，确保对快速浪涌（如ESD）有良好的响应速度。

由于其820V的较高压敏电压和20mm尺寸提供的较强能量吸收能力，20D821KJ主要应用于交流电源系统的初级（入口端）保护。

工业与民用交流电源系统
- 220V/380V AC电源防雷器（SPD）：作为第一级或第二级保护的核心元件，用于吸收来自电网的感应雷击过电压和操作过电压。
- 配电箱/电表箱：安装在入户总开关处，作为整个建筑或设备的电源总保护。
- UPS（不间断电源）、稳压器的输入/输出端。
大功率电器与工业设备
- 变频器、伺服驱动器、PLC电源模块的输入侧。
- 空调、大型电机控制器、电焊机等可能产生内部浪涌或需要抵抗外部浪涌的设备。
新能源与电力系统
- 光伏逆变器的交流输出侧。
- 充电桩的AC输入模块。
- 风力发电系统的控制电源端。
特定场合的电源保护
- 安防监控系统的集中供电箱（防止沿电源线引入的浪涌损坏所有摄像头）。
- LED户外照明驱动电源（防止雷击感应电压）。

低压直流电路：如12V、24V、48V等系统，820V的压敏电压过高，无法起到保护作用，应选择对应电压的压敏电阻（如14D391K用于48V）。
高频信号线路：由于压敏电阻存在结电容（20D821KJ的典型电容值在数千pF级别），会严重衰减高频信号，可能导致通信中断。此时应选用TVS二极管或低电容的压敏/MLV。
对残压要求极高的精密电路：压敏电阻的钳位电压（残压）通常是V1mA的2-3倍（对于20D821KJ，在较大冲击电流下，残压可能达到1300V-2000V以上）。如果后端芯片非常脆弱，可能需要多级保护（如MOV+TVS）来进一步降低残压。

20D821KJ 是一款针对220V/380V交流电源系统设计的高能量浪涌吸收保护元件。它的主战场是工业设备、电力系统、电源入口的防雷与过压保护。在设计时，关键在于根据系统电压正确选型，并考虑与其他保护元件的配合及安全失效模式，以构建可靠、安全的电路保护方案。

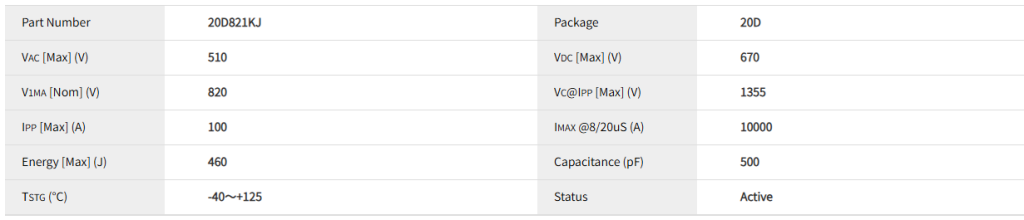

电性参数

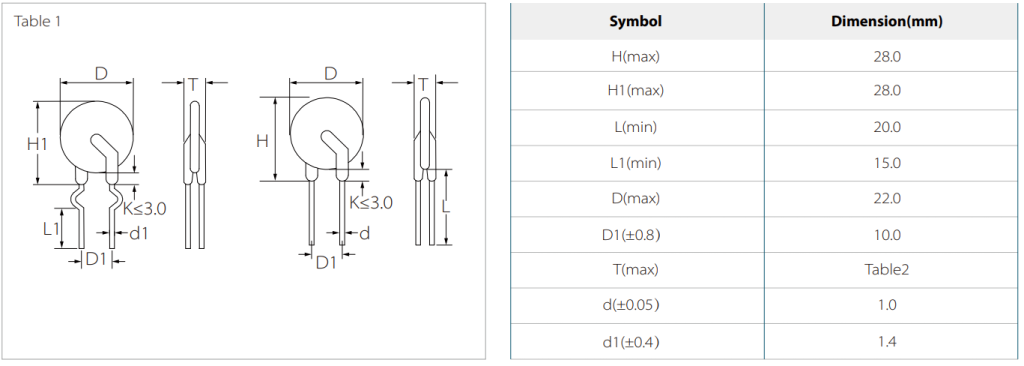

封装尺寸
