5.0SMDJ26A瞬态抑制二极管应用领域电路保护方案及数据手册

5.0SMDJ26A是一款高可靠性、大功率的瞬态抑制二极管，因其5000W的峰值脉冲功率和极快的响应速度，在电子电路中扮演着“安全卫士”的角色。

它的核心作用是在闪电、ESD（静电放电）或负载开关等产生的微秒级瞬态过压事件中，将电压箝位在安全水平，从而保护后级的敏感电路。

这款TVS管的应用非常广泛，主要覆盖以下几个领域：

应用领域	具体防护场景	核心保护方案
电信与通信设备	基站、路由器、交换机、千兆以太网端口、电话线路等暴露于室外的通信接口。	在信号线与地之间并联TVS管，用于防护雷击感应过电压和电力线搭碰等。
工业控制与自动化	PLC（可编程逻辑控制器）、工厂自动化设备、逆变器、伺服电机驱动器的I/O接口和电源总线。	用于吸收电机启停、继电器触点抖动等产生的巨大电压尖峰，保证系统稳定运行。
消费电子与计算机	笔记本电脑、台式机、服务器、高清电视、机顶盒、高端电源适配器的电源输入端口和数据接口。	在电源VCC总线处加装TVS管，防止热插拔或外部电源波动导致主板元件损坏。
汽车电子	车载信息娱乐系统、高级驾驶辅助系统、ECU（电子控制单元）、BMS（电池管理系统）等。	需选用车规级型号（如5.0SMDJ26A-QH，带AEC-Q101认证），用于抛负载等严苛的汽车瞬态浪涌保护。

在应用中，它的连接方式直接且有效，主要分为两种：

电源线保护（差模保护）
- 连接方式：将TVS管反向并联于电源正负极之间（即被保护的电压线上）。
- 原理：正常工作时，TVS管处于高阻态，漏电流极小（通常小于5µA），不影响电路。当出现高于其击穿电压的瞬态浪涌时，TVS管会以皮秒级的速度响应，瞬间变为低阻通路，将浪涌电流泄放到地，并把电压牢固地箝位在预设的安全电平（42.1V）。
信号接口保护（共模/差模保护）
- 连接方式：对于RS-232、RS-485等信号线，可将TVS管连接在信号线与信号地之间。
- 注意事项：对于高频信号线路，需要考虑TVS管的结电容（该型号通常在几百皮法级别），可能会对高速信号完整性产生影响。对于太比特级以太网等超高速接口，则需要选择低电容TVS阵列。

为确保选型正确，请务必关注以下参数：

反向工作电压 (Vrwm): 26V
这是TVS管在电路中可以长期承受而不触发的最大电压。被保护电路的正常工作电压必须低于此值。
击穿电压 (Vbr): 28.9V (Min)
TVS管开始进入低阻状态的电压点。
最大箝位电压 (Vc): 42.1V
在承受最大峰值脉冲电流(Ipp)时，TVS管两端能限制的最高电压。后级电路元件的最大耐压需要高于此值。
峰值脉冲功率 (Ppp): 5000W @ 10/1000μs
衡量TVS管吸收浪涌能力的关键指标。该型号具有5kW的强大功率，能应对绝大多数工业级和汽车级的浪涌威胁。
响应时间：< 1ps
极高的响应速度，确保在电压尖峰造成破坏前就开启保护。

明确极性：5.0SMDJ26A是单向TVS管，主要用于直流电源保护。如果保护的是交流信号或需要双向钳位，应选用后缀为CA的型号（如5.0SMDJ26CA）。
布局布线：在PCB布局时，TVS管应尽量靠近被保护的端口或连接器，走线要短而粗，以减小引线电感带来的额外电压过冲。
认证要求：若用于汽车、医疗等对可靠性要求极高的场合，需选择通过AEC-Q101认证的版本，如5.0SMDJ26A-QH或5.0SMDJ26A-AT系列。

总结来说，5.0SMDJ26A是26V电压系统（如常见的24V工业总线或汽车电源）中抵御高能量浪涌冲击的理想之选。

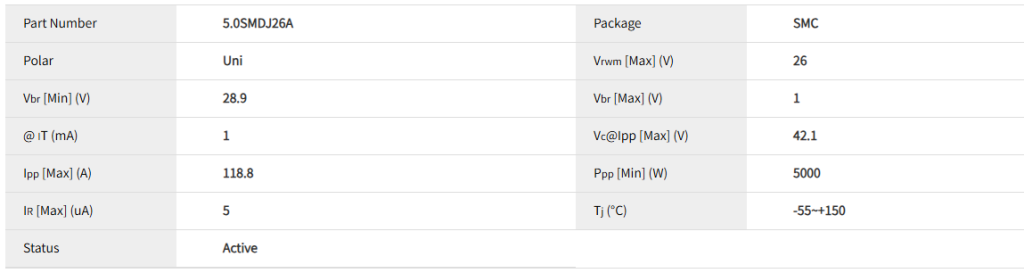

电性参数

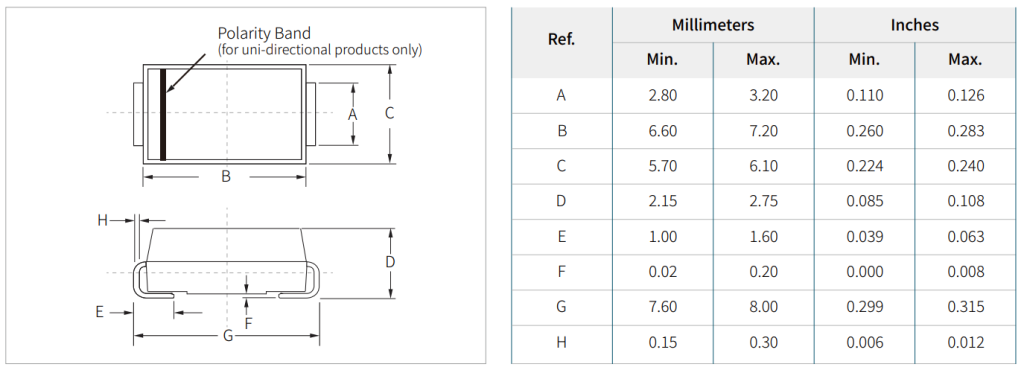

封装尺寸
