• 5.0: 表示其反向断态电压（VRWM） 为 5.0V。这是它在正常电路工作时可以持续承受的最大电压。电路的工作电压应略低于此值，例如 3.3V 或 5V 系统。
  • SMDJ: 这是系列名称，代表它是表面贴装（SMC）、大功率、轴向引线 的TVS二极管。J 级通常表示其峰值脉冲功率能力。
  • 58: 表示其击穿电压（VBR） 的最小值。根据通用规则，58 * 0.1 = 5.8V。所以其击穿电压范围通常在 5.8V 至 6.4V 左右。
  • CA: 表示双向。这是最关键的特性之一。双向TVS可以对正负两个方向的过电压都进行钳位保护。

关键电气参数总结

  • 工作电压 VRWM: 5.0V
  • 击穿电压 VBR: 约 5.8V - 6.4V
  • 钳位电压 VC (@IPP): 在承受最大脉冲电流时，其两端的电压。对于SMDJ系列，这个值相对较低，表明其钳位性能良好。
  • 峰值脉冲功率 PPM: 通常为 1500W (在10/1000μs波形下)。这是它能够耗散的最大瞬态能量。
  • 极性: 双向

电路设计要点

在设计使用 5.0SMDJ58CA 的电路时，需要注意以下几个关键点：

  1. 布局与布线
    • 路径最短原则： TVS应尽可能靠近需要保护的端口或接口放置（如电源输入端、通信接口）。引线或PCB走线过长会增加寄生电感，从而在瞬态事件发生时产生更高的电压尖峰，降低保护效果。
    • 地线质量： TVS的接地端必须连接到干净、低阻抗的接地平面。确保接地回路短而粗，以提供快速的能量泄放路径。
  2. 双向特性的应用
    • 由于是双向TVS，它没有正负极性之分，可以并联在电路中进行保护。
    • 典型接法： 将其一端接在需要保护的信号线或电源线上，另一端接地。对于电源线，通常是“VCC 到 GND”；对于差分信号线（如RS-485），则是“A线对GND”和“B线对GND”各用一个，或者使用专用的双向TVS阵列。
  3. 与前级保护的配合
    • 在可能遭受极高能量冲击（如雷击）的应用中，TVS通常作为第二级精细保护。第一级会使用气体放电管或压敏电阻等粗保护元件，用于泄放大部分能量，TVS则负责将电压钳位到后级电路的安全范围内。
  4. 选择考量
    • VRWM选择正确： 确保 5.0V 的 VRWM 高于被保护电路的正常最大工作电压，避免误动作。
    • 功率足够： 评估可能出现的瞬态脉冲能量，确保 1500W 的功率足以吸收而不会损坏TVS自身。
    • 钳位电压是关键： 最终施加在IC上的是钳位电压 VC。必须确保 VC 低于被保护IC的最大耐受电压（例如，对于3.3V的IC，其绝对最大额定值通常在6V左右，VC必须低于此值）。

主要应用领域

基于其 5V工作电压、1500W大功率、双向保护 的特性，5.0SMDJ58CA 广泛应用于以下领域：

  1. 通信设备
    • RS-485/422接口： 工业环境中长距离通信极易受到感应雷击、电快速脉冲群等干扰。双向TVS是此类接口的标准保护方案。
    • 以太网供电： 保护PoE设备中的电源线路。
    • 基站设备： 保护敏感的射频单元和基带处理单元的电源和低速控制信号。
  2. 工业控制与自动化
    • PLC： 保护可编程逻辑控制器的数字量/模拟量输入输出端口。
    • 传感器与变送器： 工业现场的传感器线路容易引入各种干扰，TVS提供有效的保护。
    • 电机驱动与控制板： 抑制电机启停、继电器通断时产生的反电动势和浪涌。
  3. 汽车电子
    • CAN总线/LIN总线： 保护车载网络通信线路，抵御负载突降、抛负载等产生的12V系统电压浪涌（虽然5.0SMDJ58CA主要用于5V逻辑系统，但在一些低压侧或特定模块中适用）。
    • 信息娱乐系统与ECU： 保护各种控制单元的电源和信号线。
  4. 消费电子与计算机
    • USB 端口： 保护主机和设备端的电源和数据线，防止热插拔引起的浪涌和静电放电。
    • 服务器/存储设备： 保护背板电源和高速数据线（虽然高速数据线更多用专门的ESD保护器件，但电源部分仍会用到此类TVS）。
  5. 电源系统
    • DC/DC转换器： 作为输入或输出的过压保护，防止因前端异常或负载变化导致的电压尖峰。
    • 5V开关电源： 作为次级侧的钳位保护，增强电源的可靠性。

总结

5.0SMDJ58CA 是一款适用于 5V系统 的大功率、双向瞬态电压抑制二极管。它的核心价值在于能够为易受浪涌、雷击和ESD影响的通信接口、工业控制设备和汽车电子网络提供 robust 的保护。在电路设计中，紧凑的布局和良好的接地是充分发挥其性能的关键。

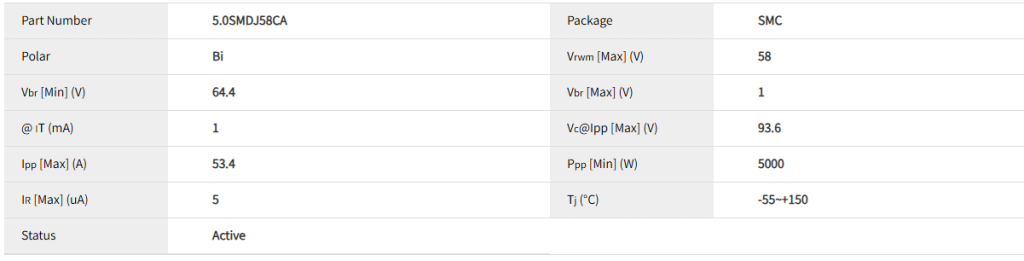

电性参数

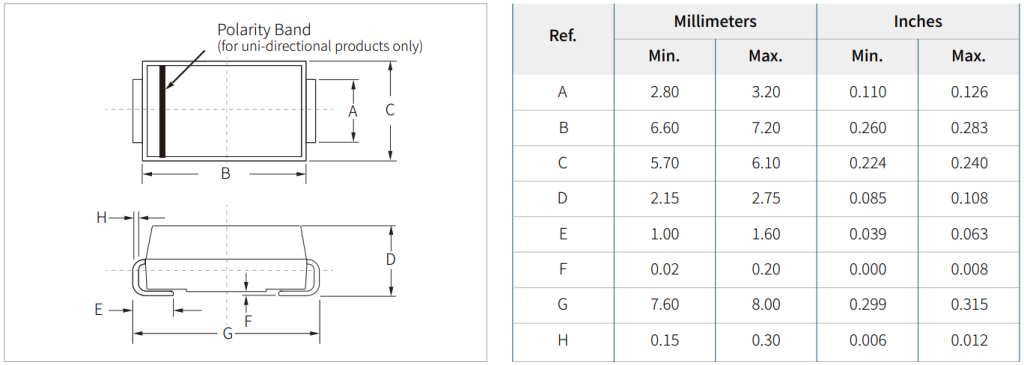

封装尺寸

数据手册

5.0SMDJ58CA 瞬态抑制二极管 数据手册下载

供货情况
5.0SMDJ58CA系列产品采用DO-214AB（SMC）封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/5-0smdj58ca/； 现提供样品，您可向全球各地的 Semiwell 的授权经销商索取样品。
