5.0SMDJ70CA是一款5kW功率等级的双向瞬态抑制二极管，采用SMC（DO-214AB）贴片封装，专门为70V系统的浪涌防护而设计，广泛用于防雷、防静电（ESD）及抗电快速瞬变脉冲群（EFT）等场景。以下结合工程实践，介绍其核心参数、典型应用和电路设计要点。
一、核心参数速查
| 参数 | 典型值 | 说明 |
|---|---|---|
| 反向截止电压（VRWM） | 70V | 正常工作时处于高阻态，不影响电路 |
| 击穿电压（VBR） | 77.8V ~ 86.0V | 开始导通的电压范围 |
| 最大钳位电压（VC） | 113V @ 44.3A | 浪涌发生时，器件两端被钳制的最高电压 |
| 峰值脉冲功率（Pppm） | 5000W（10/1000μs波形） | 最大瞬态功率处理能力 |
| 峰值脉冲电流（Ipp） | 44.3A（10/1000μs波形） | 最大承受的浪涌电流 |
| 反向漏电流（Ir） | 2μA ~ 5μA | 正常工作时功耗极低 |
| 响应时间 | <1ps | 皮秒级响应，瞬时钳位 |
| 工作温度 | -55℃ ~ +150℃ | 宽温范围，适应恶劣环境 |
此外，该器件还满足多项标准：符合IEC 61000-4-2（ESD防护，空气/接触放电达30kV）、IEC 61000-4-4（电快速瞬变脉冲群防护），并通过UL 497B隔离环路电路保护认证。
二、主要应用领域
1. 标准型号（5.0SMDJ70CA）的应用范围
- 工业控制：70V工控电源、可编程逻辑控制器、高压传感器及双向接口的浪涌防护。
- 通信设备：高压通信设备、基站电源、差分信号线的雷击和浪涌保护。
- 电源系统：70V DC-DC转换器、工业电源适配器、储能模块的输入/输出端保护。
- 新能源：光伏逆变器、储能系统、大功率逆变器的直流母线或逆变部分防护。
- 计算机与消费电子：I/O接口、VCC总线及其他易受影响电路的防护。
2. 车规级型号（后缀带-Q或TP系列）的特殊应用
带有AEC-Q101认证的车规级型号（如5.0SMDJ70CA-Q或TP5.0SMDJ70CA）专为汽车电子严苛环境设计，适用于：
该系列车规器件通过了AEC-Q101认证，覆盖汽车级应用要求。
三、电路设计方案
1. 选型原则（四步法）
第一步：确定反向截止电压（VRWM）
VRWM必须大于被保护电路的最高正常工作电压，一般可按 VRWM ≈ 1.1～1.2 × VCC 选取（VCC为电路最高工作电压）。5.0SMDJ70CA的VRWM=70V，适合工作电压在58V～70V之间的系统，同时留有余量。
第二步：验证钳位电压（VC）是否安全
器件最大钳位电压Vc（113V）必须小于被保护电路内最敏感元件所能承受的最大瞬态电压。若后级电路耐压不足，可采取多级防护（如TVS+压敏电阻组合）或选用钳位电压更低的TVS型号。
第三步：确认功率裕量
器件的额定瞬态功率（5kW）必须大于电路中可能出现的最大瞬态浪涌功率。对于不同测试波形，8/20μs波形的瞬态电流能力高于10/1000μs波形，实际选型时应以应用场景对应的测试波形为依据。同时注意，5kW为非重复峰值功率，若系统可能遭受连续或高频浪涌，应评估热耗散需求。
第四步：评估漏电流和结电容的影响
对于低功耗设备或高速信号端口，需要关注漏电流（正常工作时2μA～5μA）和结电容对电路的影响，该器件适用于对电容不太敏感的电源和低速信号端口。
2. 典型电路连接
5.0SMDJ70CA采用并联方式连接在被保护的电源线或信号线与地之间：
text
浪涌方向
───────────►
┌────┐ ┌────┐
│ │ │ │
+70V ┼──────┼────┼───► 后级电路
│ │ │ │
│ ┌┴┐ ┌┴┐ │
│ │TVS│ │TVS│ │
│ └┬┘ └┬┘ │
│ │ │ │
GND ─┴──────┴────┴───►
- 电源端口保护：TVS并联在+70V电源轨与GND之间，阴极接电源正极，阳极接地；
- 差分信号线保护：对于CAN总线、RS-485等差分接口，可在每条信号线对地之间各放置一颗TVS管；
- 多级防护：对于雷击高能量等级要求，可在输入端先放置气体放电管（GDT）吸收大部分能量，再用TVS进行精细钳位，形成两级防护。
3. PCB布局关键要点
- 靠近接口放置：TVS必须放置在PCB上电源或信号入口处，距离接口连接器不宜超过10mm，以确保浪涌电流路径最短。先经过TVS再到后级芯片，而不是先到芯片再到TVS。
- 减小寄生电感：TVS引脚与电源线、地线之间的连接应尽可能短而宽。特别是接地路径的寄生电感会显著抬高浪涌发生时后级芯片实际承受的残压，需要特别注意。
- 低阻抗接地：TVS的接地引脚应通过独立的地平面或宽铜皮直接连接到系统地，避免与敏感信号共用地线。
- 走线宽度：对于需要通过雷击浪涌测试的I/O端口，信号线和TVS连接线的铜厚应有足够通流能力，一般建议≥15mil/1盎司铜厚。
- 保护路径隔离：未被保护的线路应远离被保护路径，防止浪涌电流通过空间耦合干扰其他电路。
4. 热设计与可靠性
- 温度降额：该器件最高工作结温150℃，在高温环境下（如125℃以上）需按数据手册的降额曲线降低峰值脉冲功率使用，否则可能出现过早失效。
- 故障模式：超出额定电压或电流的持续浪涌可能导致器件短路失效。设计中可串联自恢复保险丝或保险管，防止TVS短路后导致电源持续过流。
- 焊接工艺：支持最高260℃回流焊接，符合MSL等级1（车间寿命无限制），无需特殊烘烤处理即可上线贴装。
- 防静电：生产、组装和仓储过程中需采取防静电措施，避免ESD损伤器件本体。

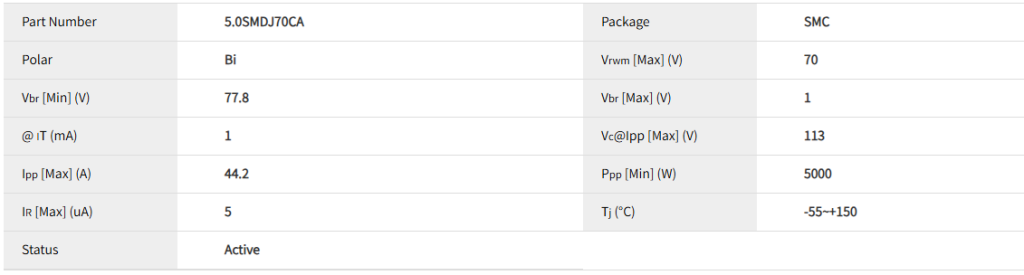

电性参数

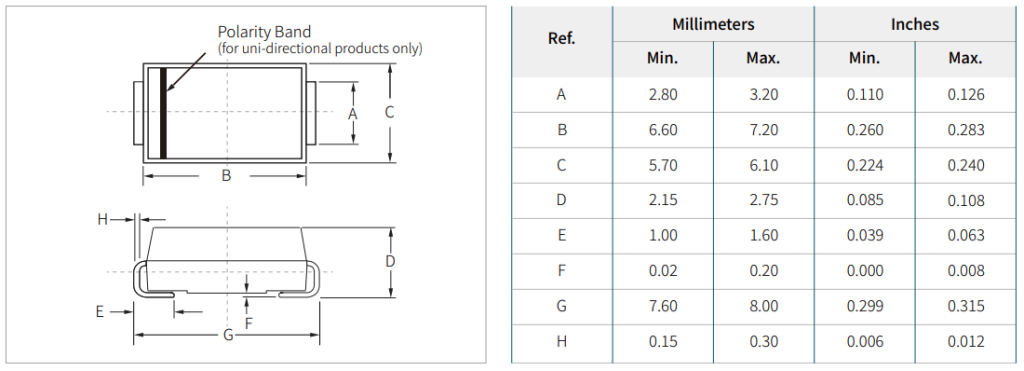

封装尺寸
数据手册
供货情况
5.0SMDJ70CA系列产品采用 DO-214AB(SMC) 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/5-0smdj70ca/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
