5KP75A瞬态抑制二极管应用领域电路设计方案及数据手册

5KP75A是一款专为高能浪涌保护设计的瞬态抑制二极管（TVS），峰值脉冲功率达5000W，钳位电压121V，响应时间可达皮秒级。它常用于电源、通信、工业和汽车电子等领域，用于抵御雷击、感性负载开关等产生的瞬态过压。以下是针对不同应用场景的典型电路设计方案。

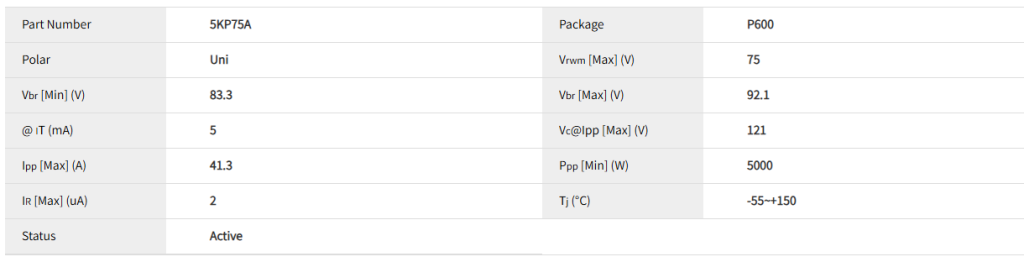

在进行设计前，需确认5KP75A的关键电气参数，以确保其符合设计指标：

反向截止电压 (V_RWM) : 75V。这是电路正常工作电压，二极管在此电压下基本不导通。确保被保护电路的峰值工作电压低于此值。
击穿电压 (V_BR) : 83.3V ~ 92.1V (测试电流5mA)。此区间为器件开始进入钳位状态的电压范围。
钳位电压 (V_C) : 121V (最大)。当通过最大峰值脉冲电流（I_PP ≈ 41.4A）时，两端最高电压被钳位在此值。设计后端电路耐受电压需高于此值。
峰值脉冲功率 (P_PPM) : 5000W (10/1000μs波形)。代表器件能承受的最大瞬态能量。

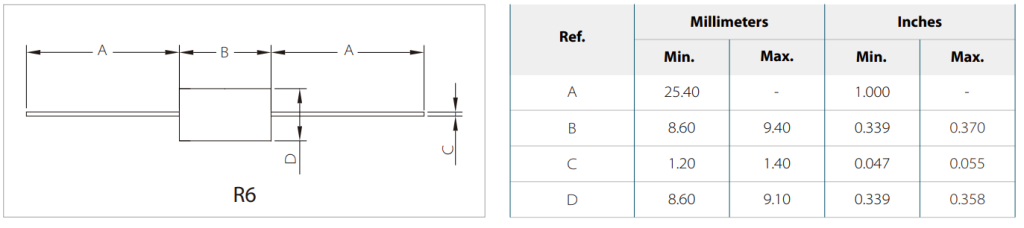

封装 : 主要为 P600 (R-6)，这是轴向引线的大功率封装，适用于波峰焊或手工焊接。

这是最典型应用场景，用于保护设备电源入口，防止雷击或感性负载通断引起的浪涌。

电路拓扑：
通常在电源正负极之间并联 一只单向5KP75A。如果电源输入端有长距离引线，建议在TVS管前串联一个自恢复保险丝（PTC）或大功率绕线电阻。

设计原理：

正常工作：输入电压为75V以下（例如48V或72V蓄电池系统），TVS处于截止状态，仅消耗纳安级漏电流（典型值2μA），不影响电源效率。
过压保护：当输入端出现高于83.3V的浪涌电压时，TVS电阻瞬间降低，通过雪崩效应吸收浪涌电流（最大41.4A），并将电压钳制在121V，从而保护后级的DC-DC芯片、MOS管等敏感元件。
失效模式：若浪涌能量超过5000W，TVS可能被击穿短路，导致保险丝熔断，从而切断电源，防止火灾。

PCB布局要点：

在户外基站（如RS485、CAN总线或以太网供电PoE端口）中，常面临感应雷击。

电路拓扑：
对于信号线，如果传输的是差分信号且不能对地短路，需使用双向型号（或两个单向背对背串联）。对于电源馈电线，可使用单向5KP75A对地。

设计原理：

配合气体放电管（GDT）使用：由于TVS具有结电容（约几百pF），直接挂在高速信号线上可能影响信号质量。通常第一级用GDT泄放大电流，第二级用5KP75A进行精细钳位，之间用电感或电阻退耦。
