AZ5725-01FSW 是一款静电抑制器（ESD保护器件），主要用于电子电路中防止静电放电（ESD）对敏感元件造成损坏。以下是其应用领域及电路设计要点：

1. 主要应用领域

  • 消费电子产品
    • 智能手机、平板电脑、USB接口、HDMI接口等高速数据端口的ESD保护。
    • 触摸屏控制器、按键电路的防静电设计。
  • 通信设备
    • 以太网端口、RJ45接口、光纤模块等通信接口的ESD防护。
  • 工业电子
    • PLC、传感器接口、RS-485/232等工业总线保护。
  • 汽车电子
    • 车载娱乐系统（Infotainment）、CAN总线、电源管理模块的ESD防护。
  • 计算机与外设
    • USB-C、Thunderbolt、DisplayPort等高速接口的静电抑制。

2. 电路设计要点

(1) 关键参数考虑

  • 工作电压：AZ5725-01FSW的钳位电压需高于电路正常工作电压（如5V、12V等），但低于被保护器件的耐压值。
  • 响应时间：ESD器件的响应时间需极快（通常＜1ns），确保在ESD事件发生前动作。
  • 电容值：高频信号线（如USB 3.0、HDMI）需选择低电容（如＜1pF）的ESD器件，避免信号完整性下降。

(2) 典型电路连接

  • 信号线保护：
    • 将AZ5725-01FSW并联在信号线（如USB D+/D-）与地之间，靠近接口端放置。
    • 示例电路：USB_DP ────┤├───→ 被保护IC AZ5725-01FSW GND ───────┤├───── GND
  • 电源线保护：
    • 用于VCC线路保护时，需搭配TVS二极管或稳压器件，形成多级防护。

(3) PCB布局建议

  • 靠近接口：ESD器件应尽可能靠近连接器（如USB端口），缩短ESD电流路径。
  • 低阻抗接地：使用宽而短的走线连接到地平面，避免接地阻抗导致电压反弹。
  • 避免信号线分支：保护器件与被保护IC之间的走线应直接、无分支。

(4) 多级保护设计（高频/高压场景）

  1. 第一级：AZ5725-01FSW（接口处，泄放大部分ESD能量）。
  2. 第二级：TVS二极管或滤波电路（进一步钳位残余电压）。

3. 选型替代参考

  • 若AZ5725-01FSW参数不匹配，可考虑：
    • 低速信号：SMAJ系列TVS二极管（更高功率）。
    • 高速信号：TPLGA系列（超低电容，如0.2pF）。

4. 注意事项

  • 极性确认：确保单向/双向ESD器件的方向正确（AZ5725-01FSW通常为双向）。
  • 测试验证：通过IEC 61000-4-2标准测试（接触放电±8kV，空气放电±15kV）。

通过合理设计，AZ5725-01FSW可有效提升电路的ESD抗扰度，适用于对可靠性要求较高的场景。

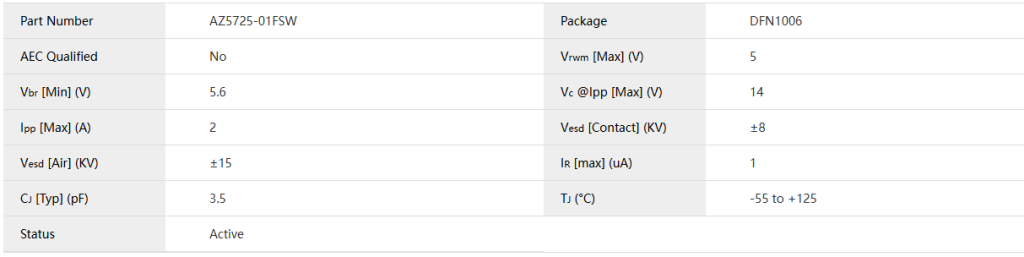

电性参数

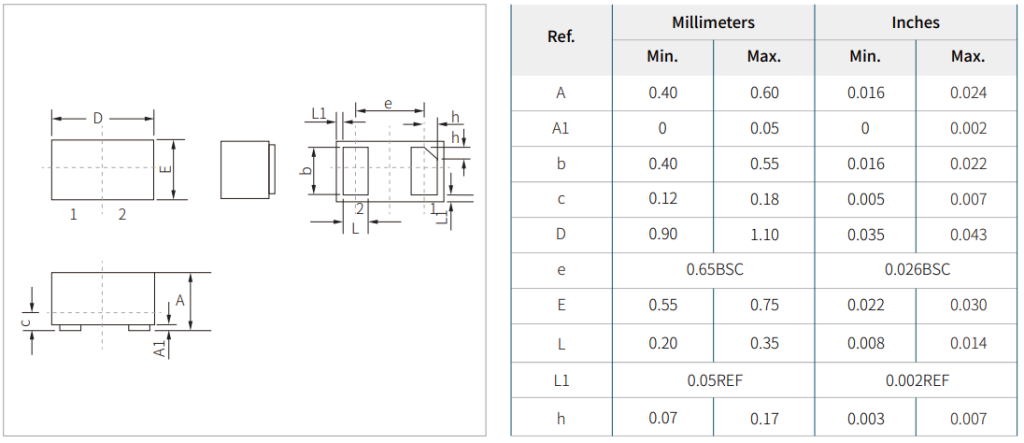

封装尺寸

数据手册

AZ5725-01FSW 静电抑制器 数据手册下载

供货情况
AZ5725-01FSW系列产品采用DFN1006封装，每卷10,000个，如需了解产品详情，请访问https://semiwell.com/automotive-esd/az5725-01fsw/； 现提供样品，您可向全球各地的 Semiwell 的授权经销商索取样品。
