BAT54S肖特基二极管产品参数及其应用

BAT54S 是一款采用 SOT-23 封装的小信号肖特基二极管，内部集成了一对串联的二极管。它的核心特点是低正向压降和极快的开关速度（反向恢复时间 5ns）。

📊 核心参数速查
不同厂家的具体数值略有差异，以下是综合多个规格书后的典型参数：

反向耐压 (VR)：30V，这是指单个二极管能承受的最大反向电压。

正向电流 (IF)：200mA，指单个二极管的平均整流电流。

正向压降 (VF)：约 0.8V@100mA（典型值会更低，比如 0.32V@1mA），这是肖特基二极管的优势，损耗小。

反向恢复时间 (trr)：5ns，开关速度极快，适合高频应用。

反向漏电流 (IR)：2μA@25V，常温下漏电流很小。

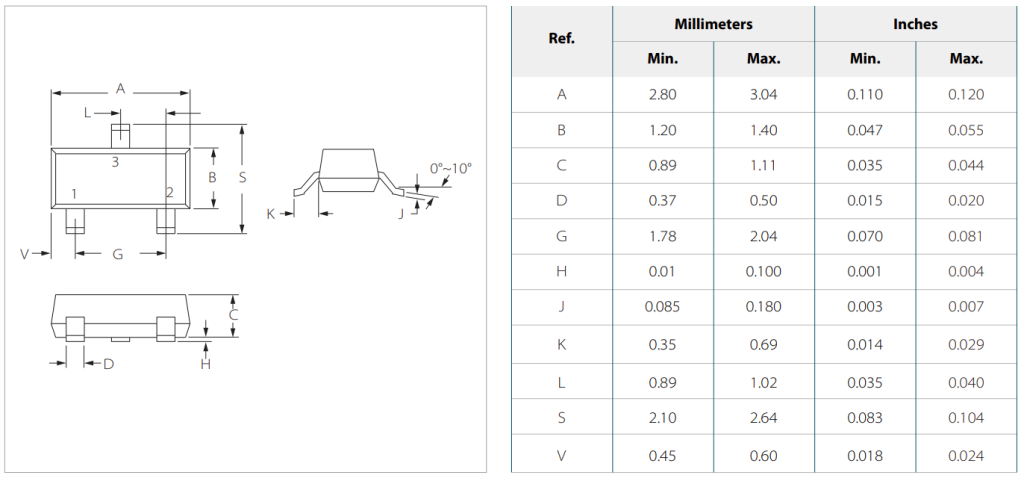

封装：SOT-23（也称 TO-236），表面贴装，体积小巧。

工作结温：-55°C 至 +150°C（部分型号标称至 125°C）。

💡 典型应用场景
BAT54S 的“串联”结构（即一个二极管的阳极接另一个的阴极）让它很适合处理需要双向钳位或电压偏移的电路。

信号钳位与保护：这是最经典的应用。将 BAT54S 的两个二极管分别接到电源（VCC）和地（GND），可以把输入信号（比如 MCU 的引脚）的电压“钳制”在安全范围（如 -0.3V 至 VCC+0.3V）内，防止过压或静电损坏敏感芯片。

电源保护与反极性防护：利用其低正向压降，串联在电源路径上，可以防止电池接反导致的损坏，同时比普通二极管造成的压降和功率损耗更小。

电压反相/倍压电路：利用 BAT54S 和电容、电阻配合，可以用微控制器的 PWM 输出简单的负电压，或者用于倍压电路。

高速开关与信号检测：5ns 的反向恢复时间让它非常适合高频整流、信号解调或高速逻辑电路中的信号切换。

⚠️ 选型与使用注意
内部结构确认：BAT54 系列有多个变种，BAT54S 是串联结构。如果应用需要共阴极（BAT54C）或共阳极（BAT54A），则不能直接替换。

关注压降的温度特性：肖特基二极管的反向漏电流会随温度升高而显著增大，在高温环境下设计时需留意其静态功耗和对信号的影响。

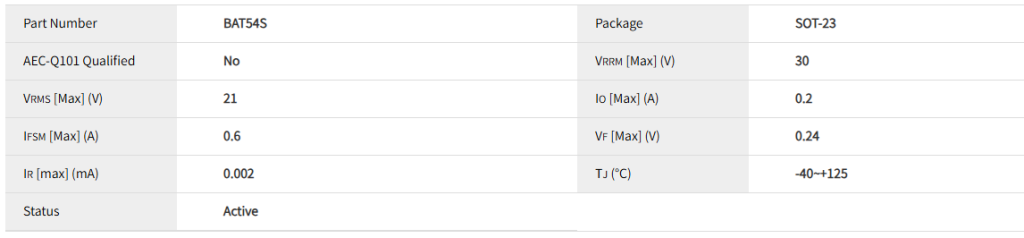

电性参数
