BAV21WT是一款高耐压（200V）、高速（50ns）的小信号开关二极管，采用SOD-523超小封装。它的核心特点是高压和小巧，因此非常适合于对体积有严苛要求、且工作在高压环境下的高速开关电路。

以下是基于其特性总结的四大核心应用领域与典型电路设计：

核心应用领域

1. 高速钳位与保护电路

这是BAV21WT最经典的应用。其50ns的快速恢复时间能及时将电压尖峰钳制在安全电平，200V的高反向耐压则使其能承受较高的输入电压，保护后级的低压、昂贵芯片。

  • 典型电路：在高速比较器（如LMV7271）或运算放大器的输入端，对地反向并联BAV21WT，可将输入电压钳位在电源轨（VCC+0.3V以内），有效防止过压或静电损坏器件。
  • 应用场景：便携设备接口、工业传感器输入端、通信接口保护。

2. 高频信号整流与检波

在需要从高频载波中提取低频信号或直流分量时，普通整流管因结电容大、恢复速度慢而无法胜任。BAV21WT的低结电容（典型值约5pF）和快速恢复特性可满足需求。

  • 典型电路：在无线充电接收端或射频检波电路中，作为半波整流或峰值检波二极管。
  • 应用场景：高频电源模块、RFID电路、信号峰值检测器。

3. 高速逻辑电平转换

在混合电压系统（如3.3V/5V/12V逻辑互连）中，利用二极管的正向导通和反向截止特性实现单向电平转换，同时利用其高速特性保证数据波形完整性，避免信号失真。

  • 典型电路：在I²C总线或UART串口通信中，将5V逻辑信号转换为3.3V，或将高压控制信号转换为低压MCU可识别的中断信号。
  • 应用场景：MCU与高压模块通信、消费电子外设接口。

4. 高压小电流电源中的续流与去磁

在继电器、电感或小型变压器驱动的应用中，关闭开关管时会产生反向电动势。BAV21WT的200V耐压足够应对大部分低压感性负载的反冲电压。

  • 典型电路：在驱动12V或24V信号继电器的线圈两端反向并联BAV21WT，为关断瞬间的感应电流提供续流路径，防止高压击穿驱动三极管或MOSFET。
  • 应用场景：PLC输入输出模块、步进电机驱动、开关电源辅助绕组供电。

关键设计参数与注意事项

在进行电路设计时，请务必核对以下临界参数，以确保系统长期稳定运行：

  • 最大平均电流 (IF): 200mA。这是直流连续电流的绝对上限。如果驱动LED或光耦，需串联电阻将电流限制在200mA以内。
  • 功耗限制 (Pd): 200mW。这是SOD-523封装在标准PCB上的散热极限。例如，在200mA满电流下，管压降为1.25V，功耗高达250mW（1.25V * 0.2A = 0.25W），超过了额定值。建议降额使用（如设计在150mA以下）或采用脉冲模式驱动，否则二极管会过热甚至损坏。
  • 反向恢复时间 (Trr): 50ns。适用于频率在1MHz以下的高速开关应用。若频率超过此范围，建议选择肖特基二极管或超快恢复二极管。

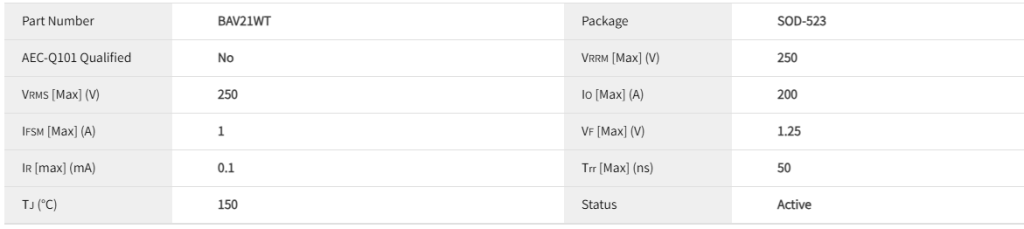

电性参数

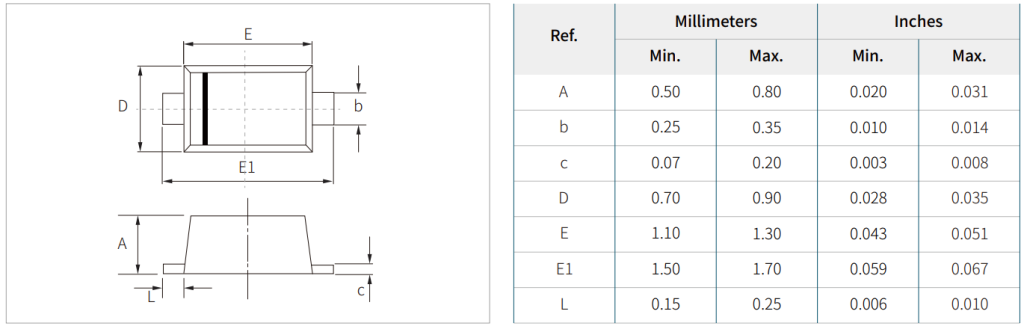

封装尺寸

数据手册

BAV21WT 小信号开关二级管 数据手册下载

供货情况
BAV21WT系列产品采用 SDO-523(SMA) 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/switching-diode/bav21wt/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
