BAV70是一款非常通用的双二极管，在电路设计中应用广泛。它采用SOT-23封装，内部集成了两个共阴极的高速开关二极管。基于其核心电气特性，它的主要应用领域可以分为以下几类。

核心应用领域与电路设计

为了方便你理解，下表汇总了BAV70在不同领域的典型应用和设计要点。

应用领域主要功能电路设计/芯片搭配利用了BAV70的哪些特性
高速开关电路信号路由、脉冲整形、高速模拟开关- 射频前端模块：用于无线通信设备中切换不同频段的信号。
- 数字逻辑电路：实现信号选通和方向控制，可搭配微控制器、FPGA使用。		超快反向恢复时间 (典型4ns)，确保高频信号无失真传输。
信号处理与整形信号钳位、限幅、电压电平转换- 运算放大器电路：在运放输入端作为保护二极管，防止输入电压过高。
- 数据接口：对I2C、SPI等总线信号进行电平移位或过压钳位保护。		低正向电压和低结电容，保证信号完整性，不引入额外干扰。
保护电路ESD防护、反向极性保护、吸收感性负载的反向电动势- USB接口：在数据线上用于静电保护。
- 继电器/电机驱动：与继电器线圈并联，作为续流二极管，保护驱动晶体管免受反向电压冲击。		快速响应能力和高反向耐压，能在瞬态过压事件发生时迅速动作，保护后端敏感元件。
通用整流电路小功率整流、电压检测- 开关电源 (SMPS)：在低压辅助电源或反馈回路中作为整流二极管。
- AC-DC适配器：用于小电流的次级整流。		低正向压降 (如0.715V @1mA) 有助于提高电源效率，降低功耗。
汽车电子车身控制、信息娱乐系统、传感器接口- ECU（发动机控制单元）：用于传感器信号的调理和保护。
- 车灯控制：用作逻辑开关，控制车灯的亮灭。		符合AEC-Q101标准的型号（后缀为-Q或-AQ），确保在-55°C至+150°C的宽温度范围内稳定可靠工作。

关键参数选型指南

在进行电路设计时，需要重点关注以下几个参数，以确保BAV70在你的应用中可靠工作：

  • 反向电压 (VR)：BAV70能承受的最大反向电压通常为70V至100V，请确保电路中的反向电压峰值不超过此值。
  • 正向电流 (IF)：其连续正向电流通常为200mA至300mA，适合小信号处理，不适合功率应用。
  • 正向压降 (VF)：在10mA电流下，VF典型值约为0.7V~1.0V。在低电压或电池供电设计中，低VF有助于减少损耗。
  • 反向恢复时间 (trr)：这是其高速开关的核心参数，通常小于4ns。如果你的工作频率很高，务必关注此项。
  • 封装：最常见的封装是SOT-23，体积小，适合高密度PCB设计。

总结

BAV70凭借其高速开关、双二极管集成、小封装和高可靠性的综合优势，在信号调理、高速开关、电路保护和汽车电子等众多领域发挥着关键作用。在电路设计中，它既可以作为独立的功能元件，也可以与微控制器、运放、电源芯片等搭配，提升系统性能与可靠性。

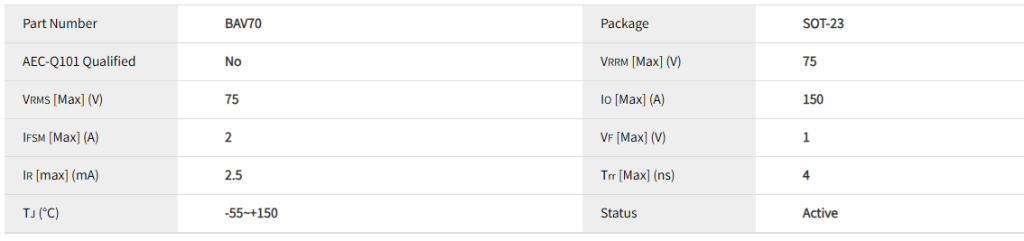

电性参数

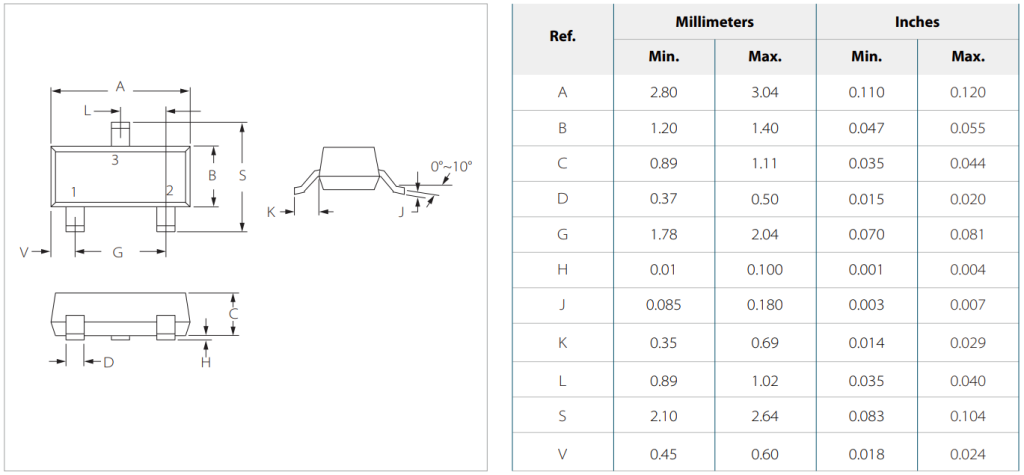

封装尺寸

数据手册

BAV70 小信号开关管 数据手册下载

供货情况
BAV70系列产品采用 SOT-23 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/switching-diode/bav70/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
