📍 核心应用领域

🔌 1. 开关驱动 (Switching)

作为低侧开关（Low-side Switch），BC817通过微小的基极电流控制较大的负载电流，广泛用于驱动继电器、LED灯、蜂鸣器和小型直流电机等。

  • 设计关键：基极串联电阻(R2)限流，计算R2确保足够驱动，同时防止GPIO过载。驱动感性负载（如继电器、电机）时必须并联续流二极管(D1)以防反向电压击穿BC817。

📡 2. 信号放大 (Amplification)

凭借高h<sub>FE</sub>，BC817是理想的小信号放大器，常用于音频前置放大、传感器信号调理等需微弱信号放大的场景。

  • 设计关键：典型共射极放大电路需正确设置静态工作点(Q点)，保证信号不失真。输入、输出端用耦合电容(C1、C2)隔直流通交流，并在电路中引入负反馈以稳定增益、减少失真。

🔗 3. 电平转换

BC817可作为双向电平转换电路的核心，利用其“开关”特性，安全连接3.3V MCU和5V/12V等不同逻辑电平的外部设备。

  • 设计关键：根据“关闭阈值”和“完全导通条件”计算配置上下拉电阻（R1、R2）。比如，通过BC817将3.3V系统连接到12V传感器，完成电压匹配。

⚙️ 4. 其他应用场景

  • 线性稳压器：作为串联调整管，在需要时稳定输出电压。
  • 振荡器电路：用于构建振荡器和多谐振荡器，产生特定频率的时钟信号或方波，满足简单时序或信号生成的需求。
  • 逻辑电平转换：在混合电压系统（如3.3V与5V之间的通信） 中实现信号的电平匹配。
  • 过流/短路保护：作为保护元件，当检测到异常电流时迅速动作，切断或限制电流，保护后端电路。

📊 核心参数速查

参数典型值备注
类型NPN互补PNP为BC807
集电极-发射极电压 (V<sub>CEO</sub>)45V电路中的极限耐受电压
集电极电流 (I<sub>C</sub>)500mA连续电流能力，峰值可达1A
功率耗散 (P<sub>tot</sub>)250mW - 625mW与封装（SOT-23/TO-92）和散热有关
直流电流增益 (h<sub>FE</sub>)100 - 800决定放大能力，不同后缀（如-40代表高增益）对应不同范围
特征频率 (f<sub>T</sub>)100MHz - 300MHz适用的高频范围，-40型号版本更高
工作温度-55℃ 至 +150℃宽泛的适应范围，保证其在恶劣环境下的可靠性
封装SOT-23 (贴片), TO-92 (直插)方便不同设计需求选择
引脚排列 (SOT-23)1-基极, 2-发射极, 3-集电极不同封装引脚排列各异，需查阅对应数据手册确认
特征频率 (f<sub>T</sub>)100MHz - 300MHz适用的高频范围，-40型号版本更高

✍️ 实用电路设计要点

1. 作为开关使用

  • 强饱和驱动：为使BC817进入深饱和区（即完全导通状态），必须确保基极电流满足 I<sub>B</sub> > I<sub>C</sub> / h<sub>FE</sub>。
  • 基极电流 (I<sub>B</sub>) 选择：为保证可靠饱和，一般取 I<sub>B</sub> = I<sub>C</sub> / 10（即“十分之一饱和法则”），而非按直流增益计算的理论值。
  • 基极电阻(R<sub>B</sub>) 计算： R<sub>B</sub> = (V<sub>control</sub> - V<sub>BE</sub>) / I<sub>B</sub>。其中 V<sub>BE</sub> ≈ 0.7V。
  • 集电极电阻(R<sub>C</sub>) 计算（如需限流）： R<sub>C</sub> = (V<sub>CC</sub> - V<sub>LED</sub> - V<sub>CE(sat)</sub>) / I<sub>C</sub>。其中 V<sub>CE(sat)</sub> ≈ 0.2-0.3V。

2. 作为小信号放大器使用

  • 静态工作点(Q点)设置：为保证输出摆幅最大且不失真，通常设置集电极静态电压 V<sub>C</sub> ≈ V<sub>CC</sub>/2。
  • 电压增益 (A<sub>v</sub>)：共射放大器的电压增益约等于 A<sub>v</sub> ≈ - (R<sub>C</sub> / R<sub>E</sub>)。其中 R<sub>E</sub> 是发射极电阻。
  • 耦合电容：输入输出电容 C 的选值需满足电路的低频截止频率，计算公式为 C = 1 / (2π f<sub>L</sub> R)。其中R是相关节点的等效电阻

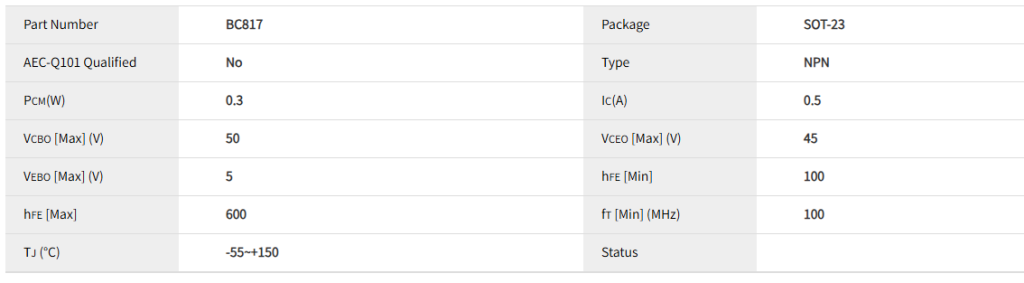

电性参数

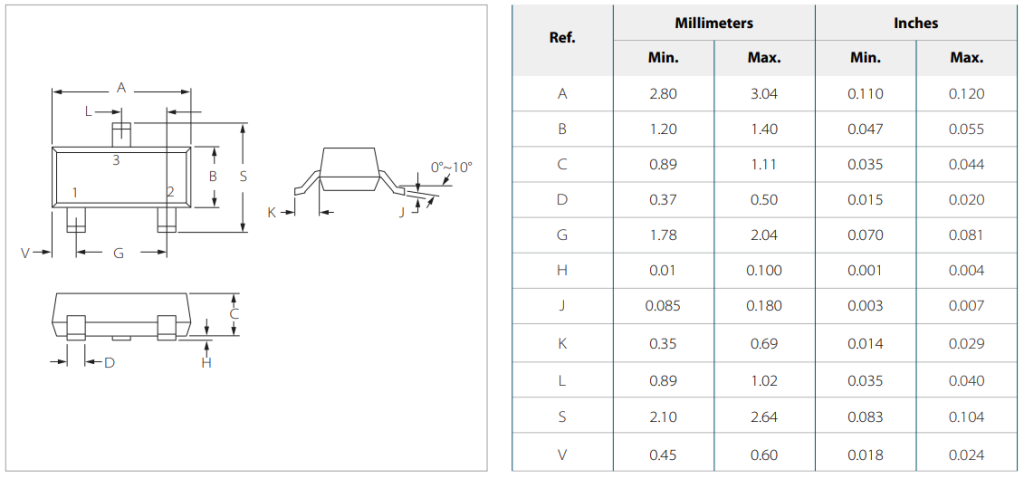

封装尺寸

数据手册

BC817 小信号晶体管 数据手册下载

供货情况
BC817系列产品采用SOT-23标准封装，每盘3,000个，如需了解产品详情，请访问：https://semiwell.com/small-signal-transis/bc817/； 现提供样品，您可向全球各地的 semiwell 的授权经销商索取样品。
