BC847CW是NPN型硅晶体管，其主要特点包括：
- 小信号放大：典型放大倍数（hFE）在420 - 800之间（C档），增益高。
- 低噪声：适用于前置放大等对噪声敏感的场景。
- 高电流增益带宽积（fT）：约100MHz，可用于中高频信号处理。
- 封装：SOT-23，体积小，适合高密度PCB布局。
- 互补对管：常与PNP管BC857CW配对使用。
主要应用领域：
- 信号放大：音频前置放大、传感器信号放大（温度、光电等）。
- 开关控制：驱动继电器、LED、小型电机等负载的数字开关。
- 逻辑电平转换与接口：在不同电压的逻辑芯片间进行信号转换。
- 振荡器与波形产生：构成LC、RC振荡电路。
- 线性稳压器：与稳压二极管构成简易线性电源。
第二部分：经典电路设计方案
以下是三个最典型的设计方案。
方案一：共发射极放大器（用于信号放大）
这是最经典的模拟放大电路，提供电压增益。
- 设计要点：
- 偏置电路（R1， R2）：设置静态工作点（Q点），使晶体管处于放大区。通常使Vc（集电极电压）约为电源电压的1/2。
- 集电极电阻（Rc）：决定电压增益（Gain ≈ Rc / Re）和输出阻抗。
- 发射极电阻（Re）：提供直流负反馈，稳定Q点。通常并联旁路电容（Ce）以提升交流增益。
- 输入/输出耦合电容（C1， C2）：隔离直流，传递交流信号。
参数估算示例（假设 Vcc=5V， Ic≈1mA）：
- Ve ≈ 0.5V → Re = Ve / Ie ≈ 500Ω
- 目标 Vc = 2.5V → Rc = (Vcc - Vc) / Ic ≈ 2.5kΩ
- 假设 hFE=500， Ib = Ic / hFE = 2μA。流过R2的电流设为10*Ib=20μA。
- Vb = Ve + Vbe ≈ 0.5V + 0.7V = 1.2V
- R2 = Vb / (20μA) = 60kΩ
- R1 = (Vcc - Vb) / (20μA + Ib) ≈ (5V - 1.2V) / 22μA ≈ 172kΩ （取标准值180kΩ）
方案二：低侧开关电路（用于数字控制）
这是最常见的数字开关应用，用于控制功率大于MCU GPIO输出的负载。
- 设计要点：
- 基极电阻（Rb）：至关重要。限制基极电流，保护MCU GPIO和晶体管。
公式：Rb ≤ (Vgpio - Vbe) / (Ic / hFE_min)。其中Ic为负载电流/集电极电流。 - 负载（Rload）：接在集电极和Vcc之间，可以是继电器、LED、蜂鸣器等。
- 续流二极管（D1）：当负载是感性负载（如继电器、电机）时必须添加，以防止关断时产生的反向感应电动势击穿晶体管。
- 基极电阻（Rb）：至关重要。限制基极电流，保护MCU GPIO和晶体管。
参数估算示例（驱动一个20mA的LED， Vcc=5V， GPIO=3.3V， hFE_min=200）：
- 所需 Ib_min = Ic / hFE_min = 20mA / 200 = 100μA
- Rb_max = (3.3V - 0.7V) / 100μA = 26kΩ。为确保饱和，取更小值，如10kΩ，此时 Ib = (3.3V-0.7V)/10kΩ = 260μA， 饱和深度足够。
方案三：射极跟随器（缓冲器）
提供电流增益但不提供电压增益（电压增益≈1），用于阻抗匹配，驱动低阻抗负载。
- 设计要点：
- 高输入阻抗，低输出阻抗：是理想的缓冲级。
- 输出从发射极取出：输出电压跟随基极电压（减去Vbe）。
- 发射极电阻（Re）：设置静态工作电流。
- 应用：连接高输出阻抗的传感器到低输入阻抗的ADC，或驱动喇叭、长电缆等。
第三部分：与MOSFET应用的简要对比与澄清
您的标题提到“MOSFET应用领域”。虽然BC847CW是BJT，但它们在系统级应用中常有交集。以下是关键对比和替代选择建议：
| 特性/应用 | BC847CW（BJT） | 小信号MOSFET（如2N7002, SI2302） | 应用选择建议 |
|---|---|---|---|
| 驱动方式 | 电流控制：需要持续的基极电流(Ib)。 | 电压控制：栅极几乎不取电流，仅需充电电荷。 | 高频开关、MCU直接驱动首选MOSFET，对MCU GPIO更友好。 |
| 开关速度 | 受限于电荷存储效应，相对较慢（但仍可达MHz级）。 | 通常更快，开关损耗小。 | 高频PWM（>100kHz）应用优选MOSFET。 |
| 导通压降 | 饱和压降Vce(sat)较低（约0.2V），但恒定存在。 | 导通电阻Rds(on)决定，低电流下压降可能比BJT更低。 | 驱动极低电压负载时需仔细计算比较。 |
| 设计简易性 | 需计算偏置电流和电阻，设计稍复杂。 | 驱动简单，栅极串联电阻即可，偏置设计更简单。 | 快速原型、数字开关新手更易上手MOSFET。 |
| 成本 | 极低。 | 略高，但同样非常便宜。 | 两者均可，大批量时BJT可能有优势。 |
结论与建议：
- 如果需要高增益的模拟放大、低噪声前置放大，BC847CW（BJT）是经典且优秀的选择。
- 如果是单纯的数字开关、电平转换，尤其是直接由MCU的3.3V/5V GPIO控制，现代小信号N沟道MOSFET（如2N7002、AO3400）通常是更简单、性能更好的选择，因为它无需驱动电流，开关更干净。
- 在复杂的模拟电路或需要精确匹配的电路中，BJT仍有其不可替代的地位。

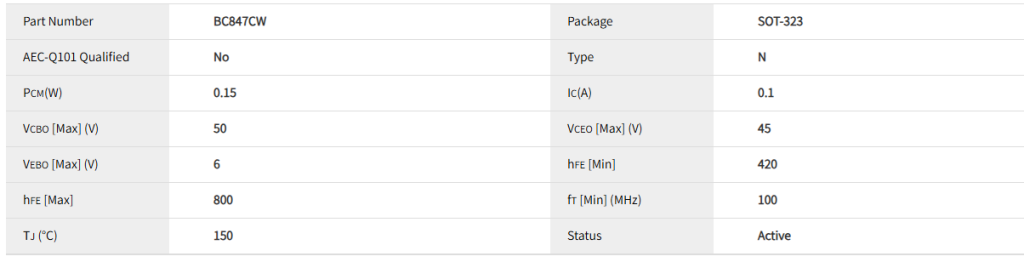

电性参数

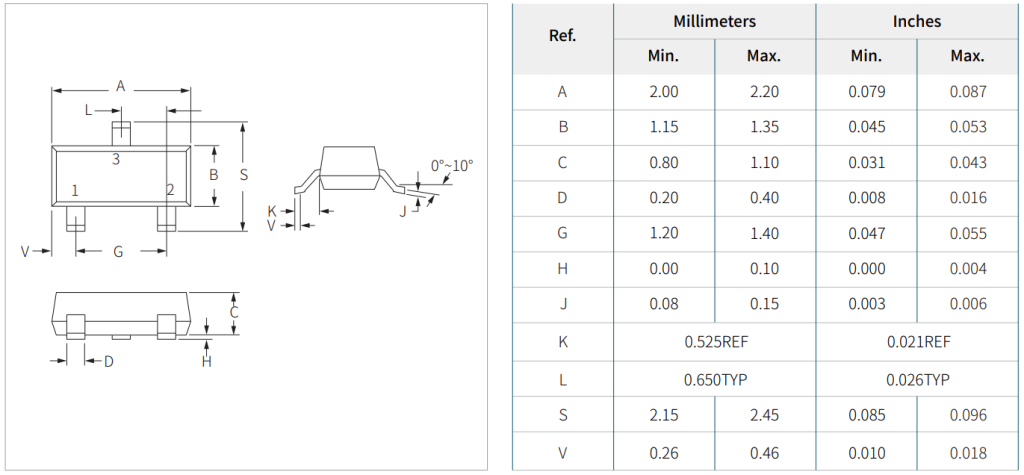

封装尺寸
数据手册
BC847CW应用领域电路设计及数据手册系列产品采用 DO-214AA(SMB) 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/small-signal-transis/bc847cw/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
