BS301N-SW是一款陶瓷气体放电管（GDT），主要用于电路中的过压保护。以下是其应用领域及电路设计要点：

一、应用领域

  1. 通信设备
    • 电话线（POTS）、xDSL调制解调器、以太网（PoE）端口的浪涌保护。
    • 基站天线、射频接口的防雷击保护。
  2. 工业控制系统
    • RS-485/422、CAN总线等通信线路的防浪涌设计。
    • 传感器信号线的过压保护。
  3. 电源系统
    • AC/DC电源输入端的初级保护（与压敏电阻、TVS配合使用）。
  4. 消费电子
    • 智能家居设备（如智能电表、安防系统）的接口保护。
  5. 安防设备
    • 监控摄像头的同轴电缆（如BNC接口）防雷保护。

二、关键参数（以BS301N-SW为例）

  • 电压等级：直流击穿电压（如300V）。
  • 通流能力：典型8/20μs波形下可达5kA以上。
  • 响应时间：纳秒级（快于压敏电阻）。
  • 绝缘电阻：极高（未导通时漏电流极小）。

三、典型电路设计

1. 通信接口保护电路

场景：保护RS-485接口
设计：

  • 初级保护：BS301N-SW并联在信号线（A/B）与地之间，泄放大电流浪涌。
  • 次级保护：串联电阻或PPTC，并搭配TVS管钳位残压。

plaintext

RS-485线路 → [BS301N-SW] → GND
          → [PPTC] → [TVS] → IC

2. 电源输入端保护

场景：AC 220V电源防护
设计：

  • 第一级：GDT（BS301N-SW）并联在L/N与地之间，泄放雷击电流。
  • 第二级：压敏电阻（MOV）进一步吸收能量。
  • 第三级：TVS管抑制残压。

plaintext

AC输入 → [GDT] → GND
       → [MOV] → [保险丝] → TVS → 后级电路

3. 天馈线保护

场景：基站天线防雷
设计：

  • GDT直接并联在天线端口与地之间，响应雷击瞬态高压。
  • 可串联电感以延缓浪涌上升时间。

四、设计注意事项

  1. 协同保护
    • GDT通流能力强但残压高，需与TVS/MOV组合使用，形成多级防护。
  2. 布局要点
    • GDT尽量靠近端口入口，缩短走线以减少寄生电感。
    • 接地线宽而短，确保低阻抗回路。
  3. 安全冗余
    • 高压场合可串联多个GDT提高耐压，或并联增强通流能力。
  4. 失效模式
    • GDT可能因多次浪涌击穿后漏电流增大，需定期检测或设计故障报警。

五、选型替代

  • 若BS301N-SW参数不匹配，可参考类似型号（如B3D090L、2R600T）。
  • 高频信号线需注意GDT的寄生电容（通常＜1pF，影响较小）。

通过合理设计，BS301N-SW可有效防护雷击、EFT等瞬态威胁，提升系统可靠性。

电性参数

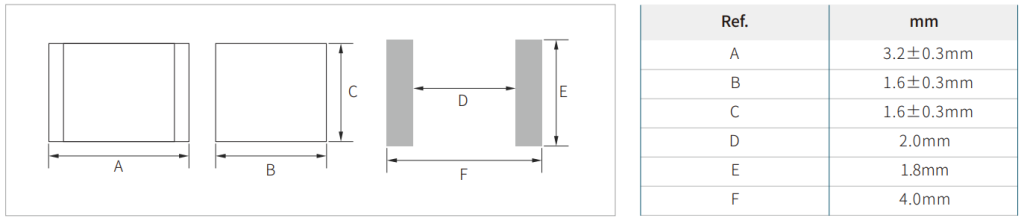

封装尺寸

数据手册

BS301N-SW 陶瓷气体放电管 数据手册下载

供货情况
BS301N-SW系列产品采用3.2*1.6*1.6mm封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/power-gas-discharge/bs301n-sw/； 现提供样品，您可向全球各地的 Semiwell 的授权经销商索取样品。
